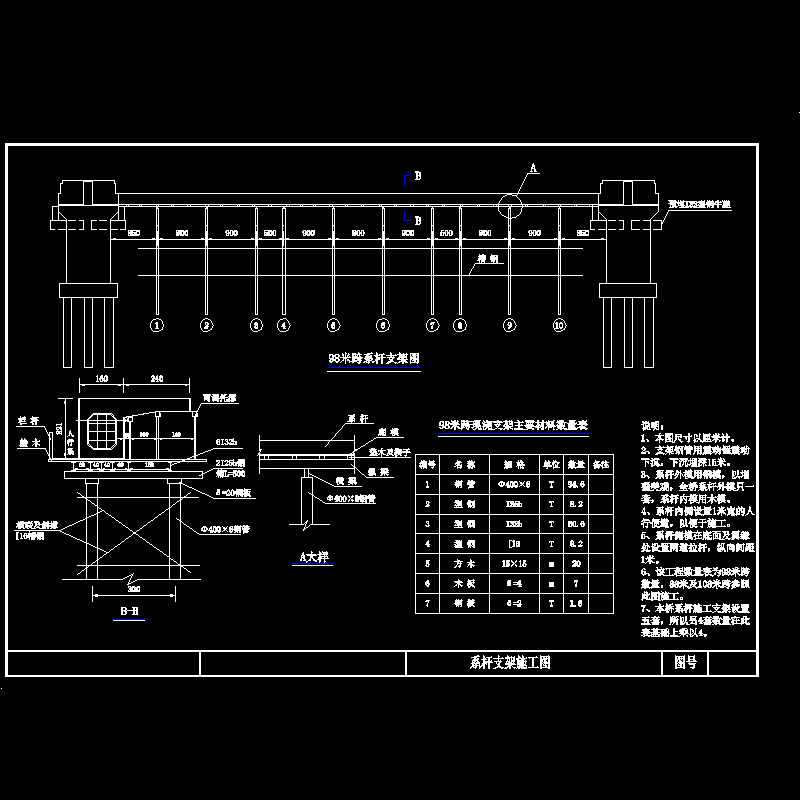

桥梁系杆支架CAD施工图纸

说明： 　　1、本图尺寸以厘米计。 　　2、支架钢管用震动锤震动下沉，下沉埋深15米。 　　3、系杆外模用钢模，以增强美观，全桥系杆外模只一套，系杆内模用木模。 　　4、系杆内侧设置1米宽的人行便道，以便于施工。 　　5、系杆侧模在底面及翼缘处设置两道拉杆，纵向间距1米。 　　6、该工程数量表为98米跨数量，88米及108米跨参照此图施工。 　　7、本桥系杆施工支架设置五套，所以另4套数量在此表基础上乘以4。
