分幅式8015080米变截面预应力刚构桥施工图纸全套160张（对称悬臂浇注）.dwg

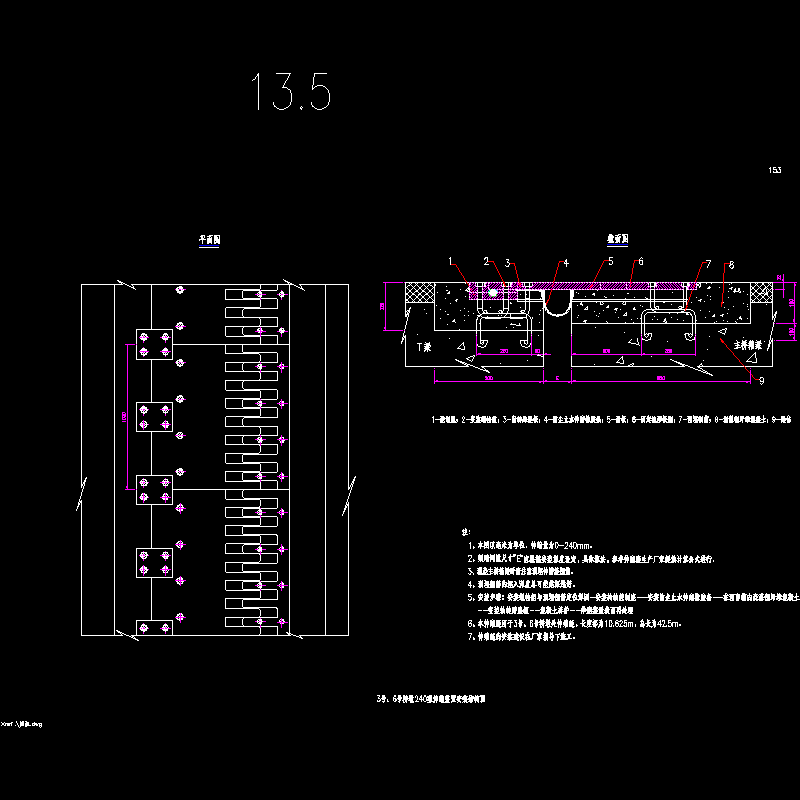

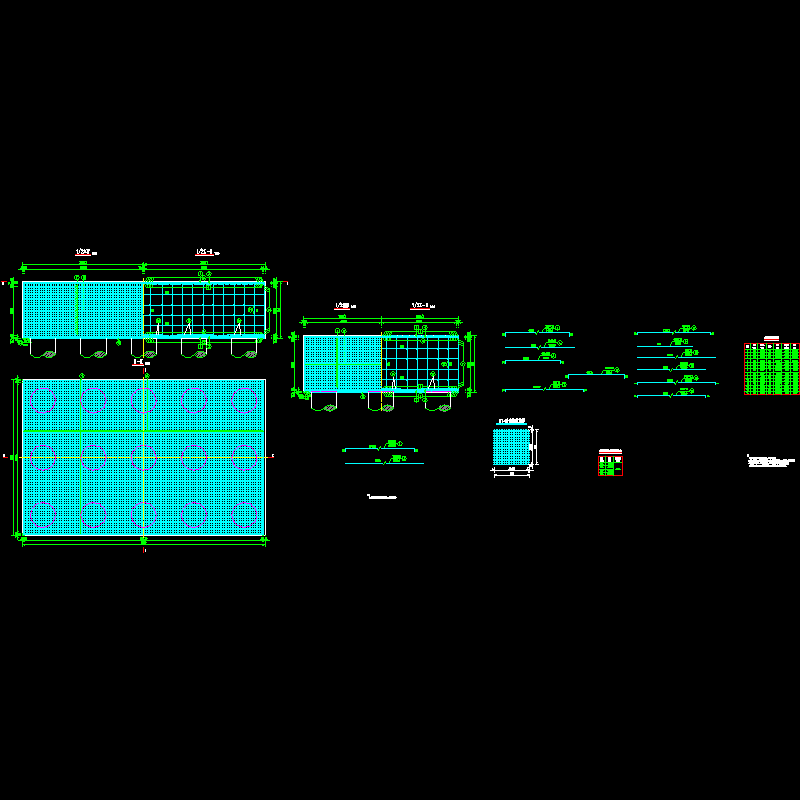

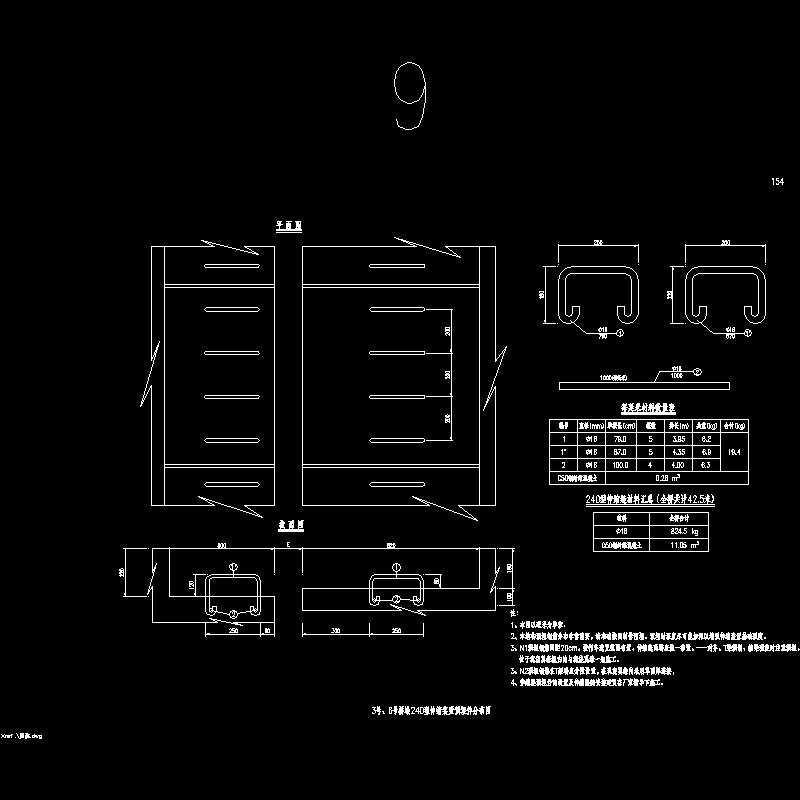

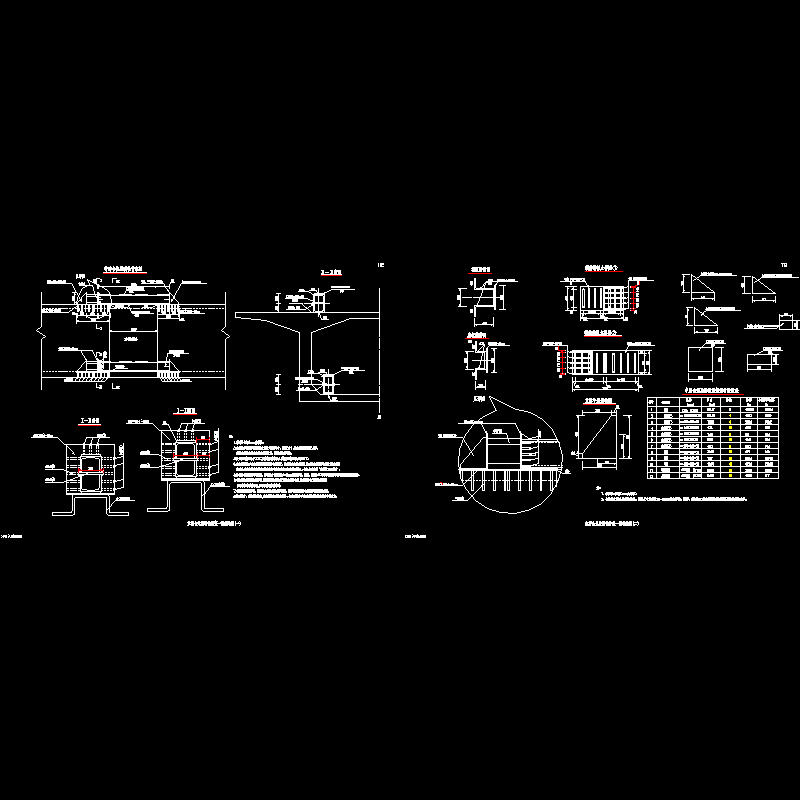

附件详情 设计速度：80km/h 设计荷载：公路-Ⅰ级 　　设计洪水频率：大桥1/100 路基宽度：整体式路基宽度21.50m 　　桥面宽度：21.5m 设计安全等级：一级 　　桥梁全长：310m 悬臂总长：67.5米 　　桥面铺装：上面采用10cm厚沥青混凝土，下面采用8cm厚钢筋混凝土现浇层；区内动峰值加速度0.05g，地震动反应谱周期0.35s，地震基本烈度Ⅵ度。桥位范围内中线高程590.0m～715m，最大相对高差125m。 　　采用主跨150m的预应力混凝土刚构桥方案。桥梁上部结构采用分幅式，主墩为双肢薄壁实心墩，基础为承台、群桩基础。根据经济、方便施工的原则，采用预制T梁、先简支后连续体系，两侧引桥采用同样的跨径，减少预制梁种类，使施工快速、方便。引桥部分采用40m预应力混凝土T梁，先简支后结构连续体系。 　　 　　设计说明书8页 　　桥位平面图、桥位工程地质纵断面图 　　桥型布置图、墩台特征点坐标表 　　上构平面布置示意图、主桥施工示意图3 　　主桥标高、预拱度设计表、主梁一般构造图6 　　左幅、右幅箱梁分块构造图4 　　主桥边孔、中孔箱梁纵向预应力钢束布置图 　　主桥箱梁1-23号截面纵向预应力钢束布置图 　　主桥箱梁1＇-25＇号截面纵向预应力钢束布置图 　　箱梁顶板、中跨、边跨纵向预应力钢束特征点相对坐标表 　　箱梁合拢预应力钢束特征点相对坐标表 　　箱梁纵向预应力钢筋材料明细表 　　主桥箱梁竖向、横向预应力布置图2 　　主桥箱梁竖向、横向预应力工程数量表 　　箱梁0号节段钢筋构造图6、箱梁1-18号节段钢筋构造图36 　　箱梁合拢段钢筋构造图2、箱梁端横梁钢筋构造图5 　　主桥梁端预应力钢束锚固槽口布置图 　　主桥箱梁预应力钢束封锚构造图 　　主桥箱梁腹板抗剪齿口构造图 　　主桥箱梁纵向预应力钢束锚固槽口构造图2 　　主桥纵向预应力钢束弯曲部位加强钢筋构造图 　　箱梁预应力钢束定位钢筋数量表 　　主桥箱梁腹板、底板防裂钢筋网布置示意图 　　主桥加强横隔板钢筋构造图2、箱梁钢束齿板钢筋构造图5 　　主桥合龙段劲性骨架一般构造图2、边跨箱梁支座布置图 　　支座及支座预埋钢板构造图 　　主墩一般构造图、主墩墩柱钢筋布置图3 　　主墩墩柱劲性骨架构造图、主墩承台钢筋构造图3 　　主墩桩基钢筋布置图2、引桥墩一般构造图5 　　柱式墩盖梁钢筋布置图、实体墩墩帽钢筋布置图 　　交界墩盖梁支墩钢筋布置图 　　引桥墩墩柱、桩基钢筋布置图4 　　引桥墩钢筋布置图2、系梁钢筋布置图4 　　实心墩墩柱、承台、桩基钢筋布置图2 　　实心墩劲性骨架布置图、0号桥台一般构造图 　　11号桥台一般构造图、支座垫石钢筋布置图 　　桥台台帽、背墙、侧墙钢筋构造图 　　3号、6号桥墩240型伸缩装置安装结构及预埋件分布图 　　桥面径流收集总体布置图2、桥面径流收集构造图 　　沉淀过滤池构造2、施工便桥布置图2 　　全桥工程数量表、大桥审查意见回复、施工注意事项 　　…… 　　共计160张CAD图，编制于2011年 桥面径流收集构造图 箱梁0号节段钢筋构造图(六) 箱梁合拢段钢筋构造图(二) 引桥墩一般构造图（一） 主桥合龙段劲性骨架一般构造图(一) 主桥加强横隔板钢筋构造图（一） 主桥梁端预应力钢束锚固槽口布置图 主桥箱梁竖向、横向预应力布置图1 柱式墩盖梁钢筋布置图 箱梁钢束齿板钢筋构造图(五)
