190m顶推法中承式组合体系拱桥设计套图纸（桥长505m）.dwg
桥梁概况： 桥宽30m，桥长505m范围内分三大段：中部通航孔为190m顶推法施工的拱梁组合桥，跨径组合为（35＋120＋35＝190m）。东引桥长100m(4×15 2×20m),西引桥长215m(10×20 15),均为移动支架分段现浇施工的部份预应力连续箱梁。共38张CAD设计图。
以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-

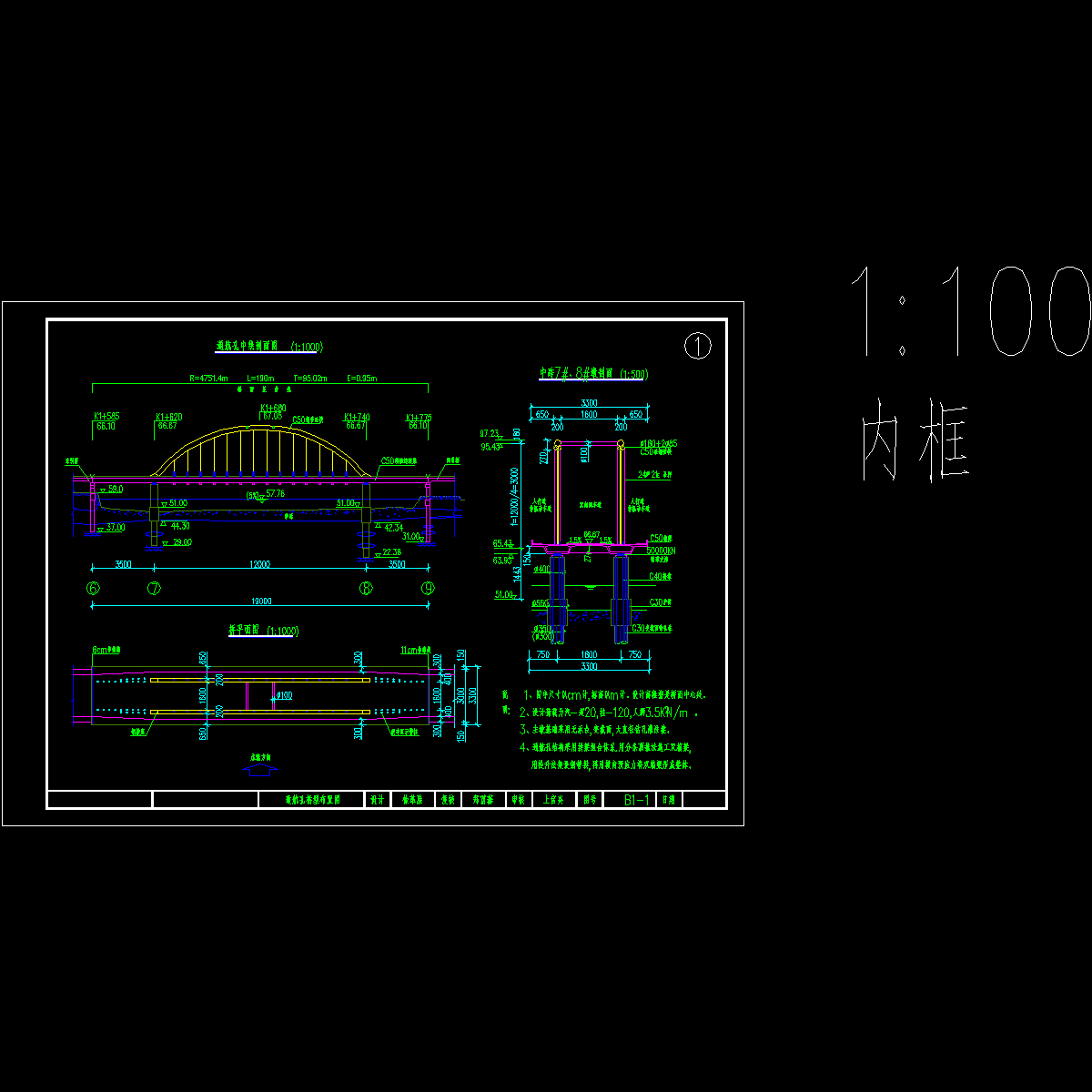

1-1桥型图.dwg -

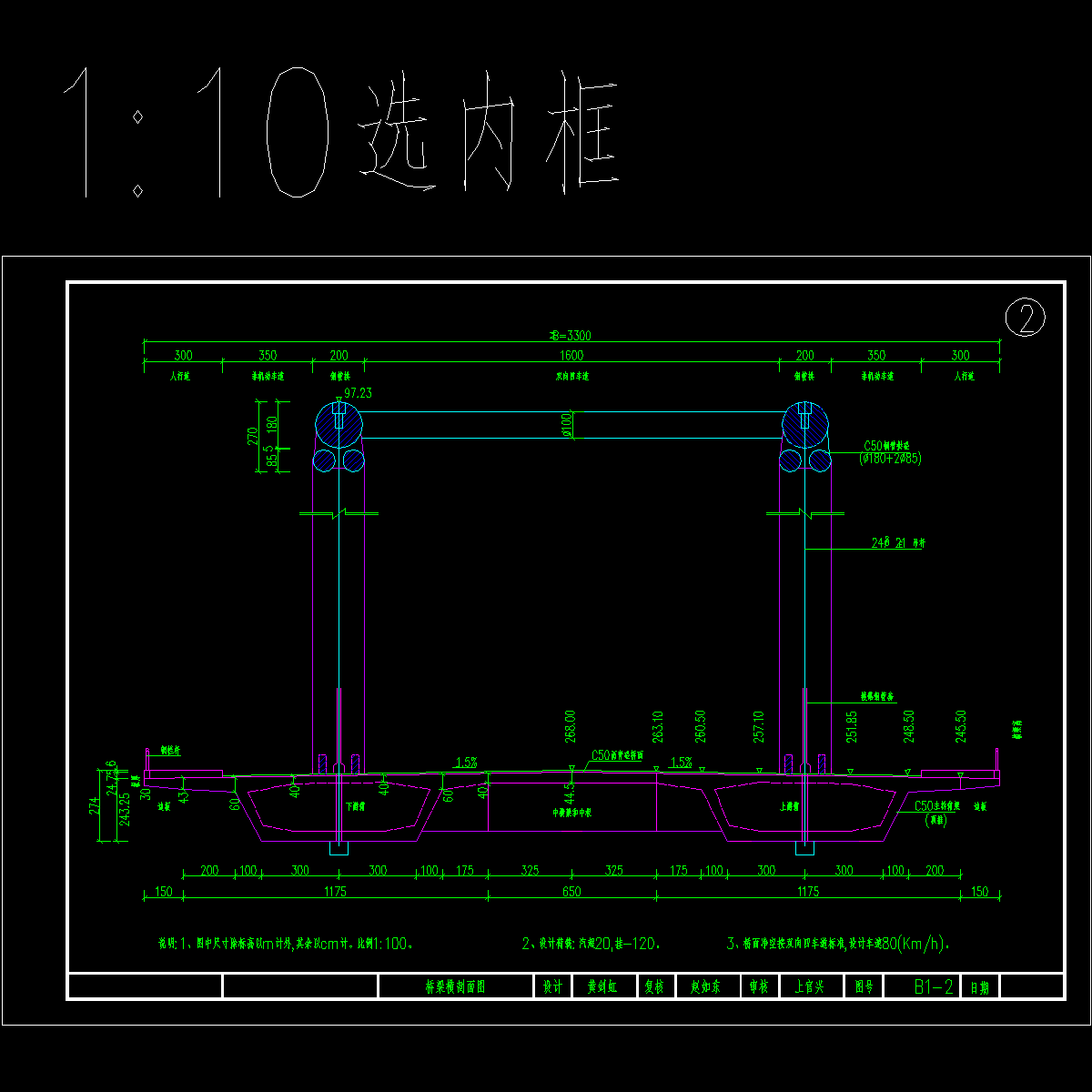

1-2桥面净空及主梁横剖面图.dwg -

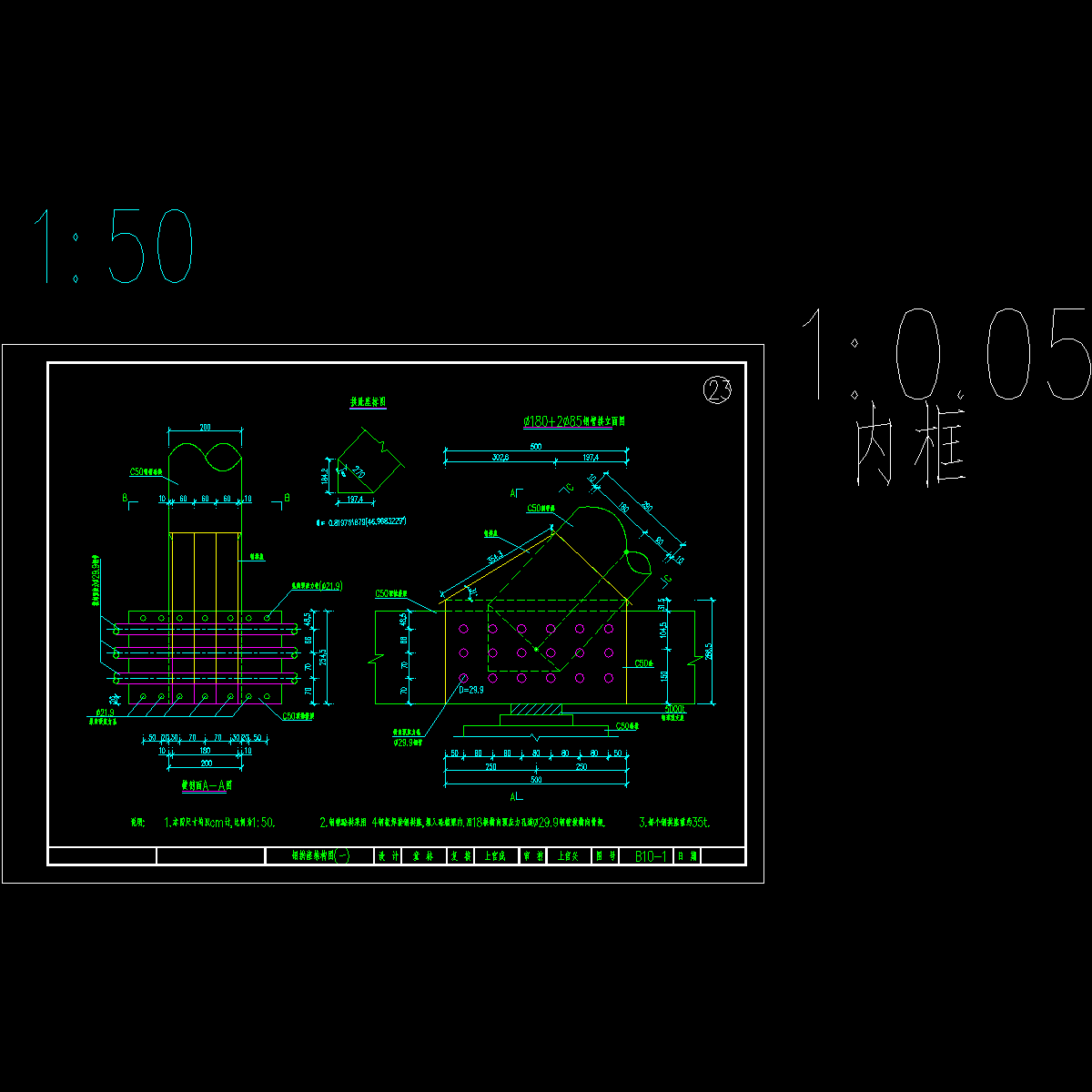

10-1钢拱座构造图(一).dwg -

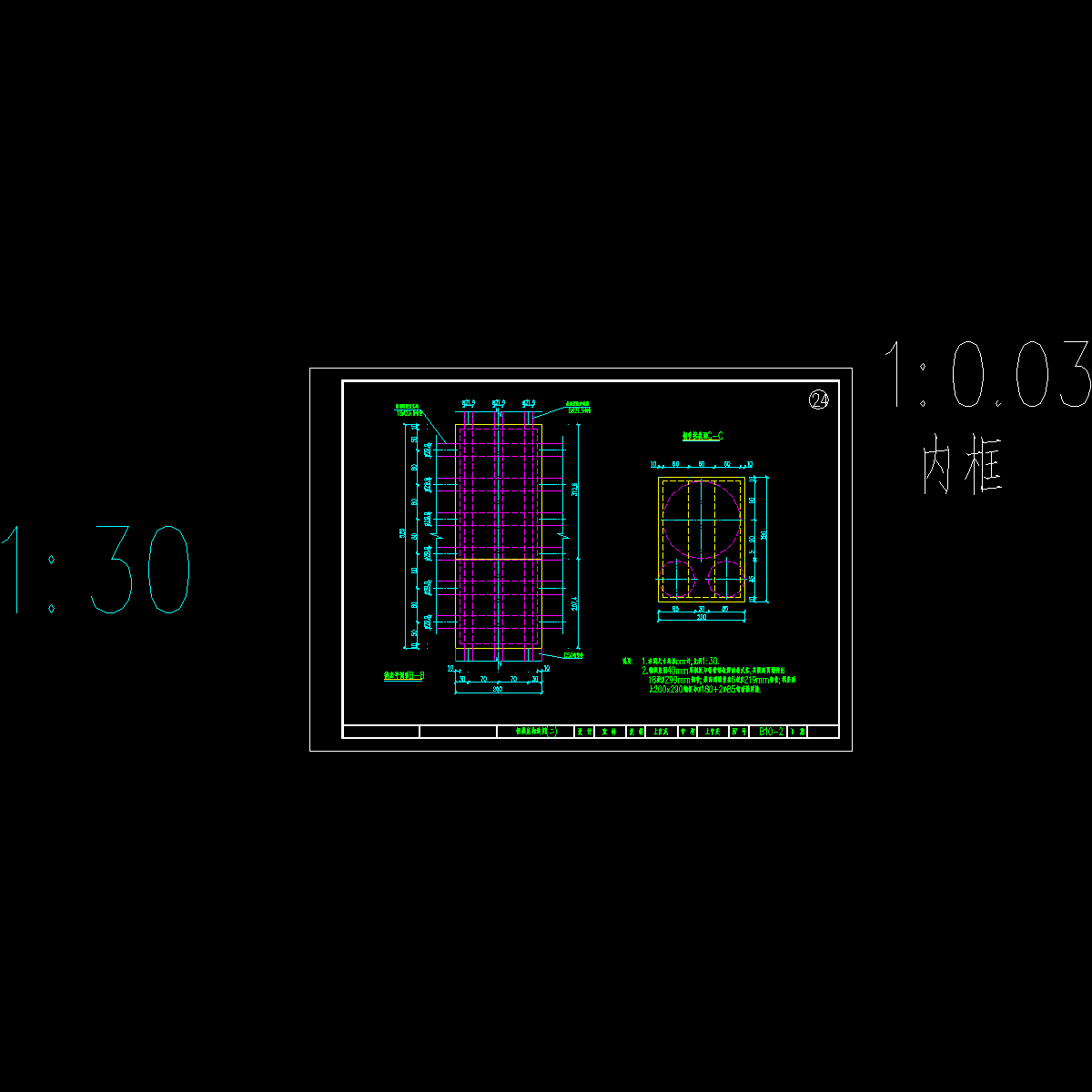

10-2钢拱座构造图(二).dwg -

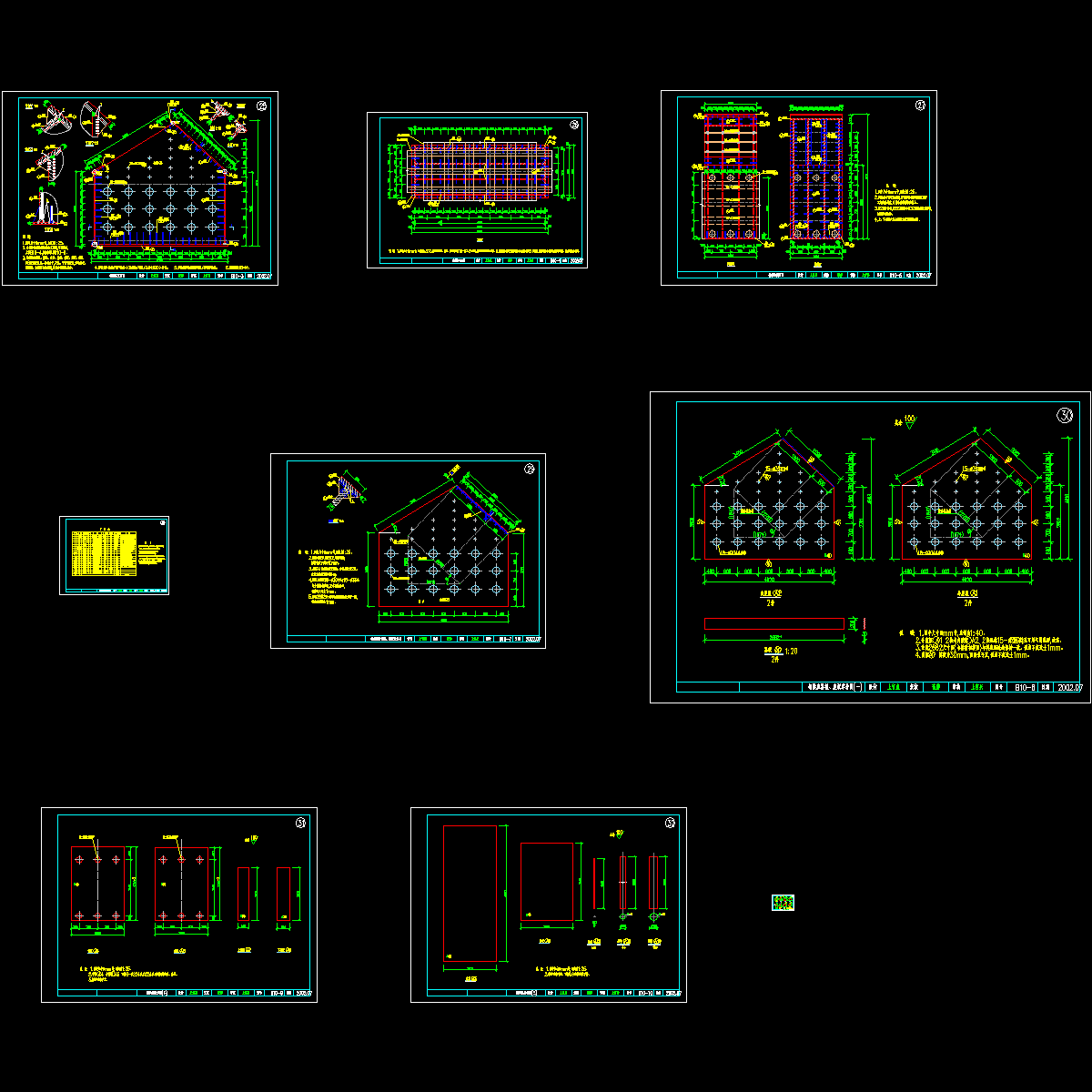

10-3~11拱座.dwg -
11梯.dwg -
12-1引入口.dwg
-
13钢结构防护设计dwg.dwg
-
14wlt工程量.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.86 MB
- 收藏次数：0
-
文件名称：
附件-995789590757808955.rar
