2x25m钢箱梁天桥设计施工图纸.dwg

附件详情

  • 资料目录
  • 施工图设计说明
  • 工程数量表
  • 桥位平面图
  • 桩基坐标图
  • 桥型布置图
  • 桥台一般构造图
  • 桥墩一般构造图
  • 桥台桩基构造配筋图
  • 桥台钢筋图
  • 桥墩墩柱及桩基钢筋图
  • 主桥钢梁构造图(一)
  • 主桥钢梁构造图(二)
  • 主桥钢梁构造图(三)
  • 人行栏杆构造图
  • 桥头搭板钢筋构造图

附件详情

桥梁概况:
本册图纸为2x25m钢箱梁设计图纸。
......
设计荷载:
栏杆:竖向力1.2kN/m,水平力2.5kN/m。
风载:基本风压900Pa。
地震荷载: 采用地震动峰值加速度0.10g。
......
结构设计:
主桥全宽4.0m。桥面宽度组成:0.25m(踢脚) 3.5m(人行步道) 0.25m(踢脚)。
本天桥主桥全长56.84m(算至桥台耳墙末端)。跨径布置为:25m 25m。
主桥桥墩下部结构为1.0m钢筋混凝土独柱墩,墩顶设圆板式橡胶支座。
桥台采用桩接盖梁式轻型台,盖梁高度为1.2m。
......
设计于2010年,共16张CAD设计图。

桥台一般构造图

桥墩一般构造图

人行栏杆构造图

桥台桩基构造配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

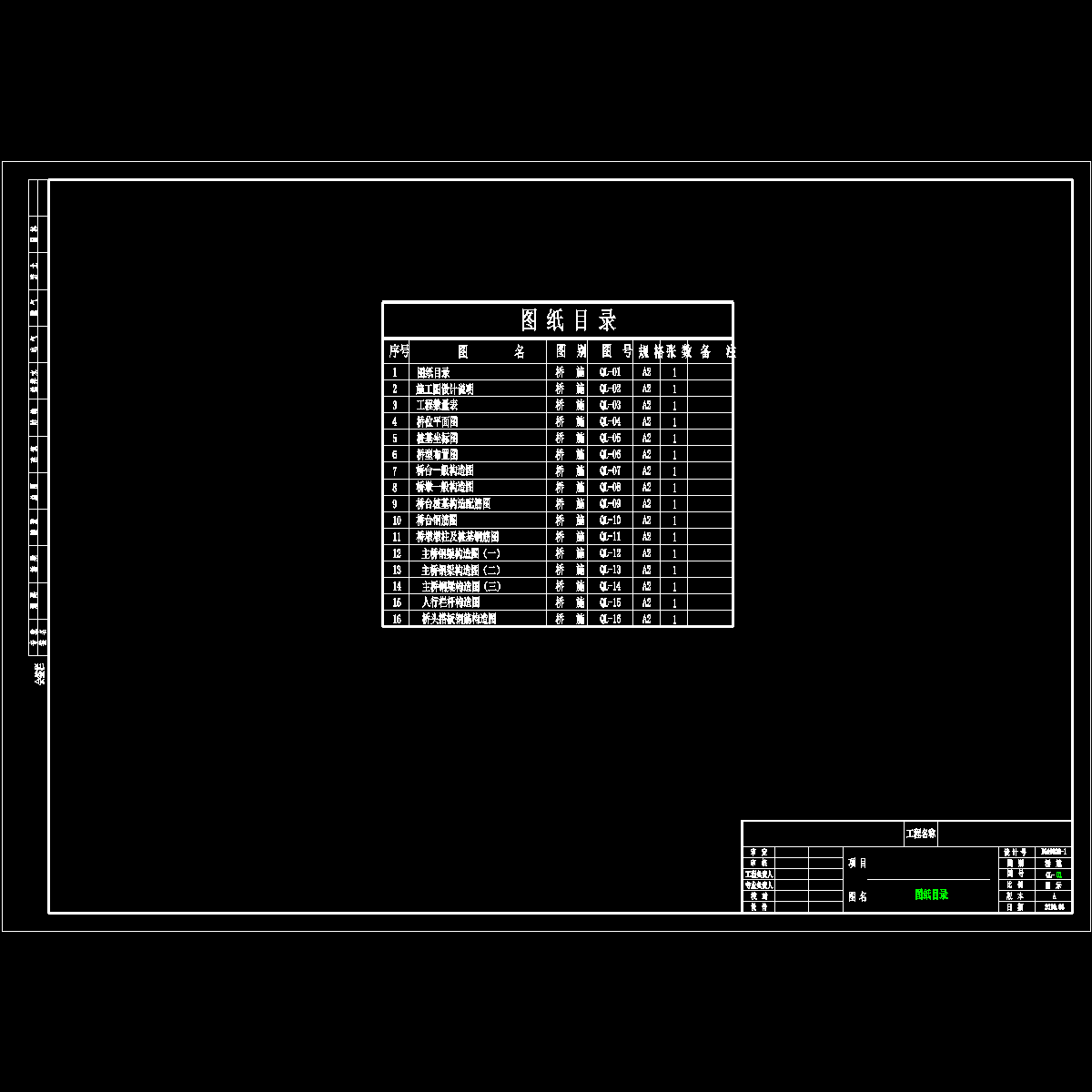

  • ql-01 图纸目录.dwg
    ql-01 图纸目录.dwg

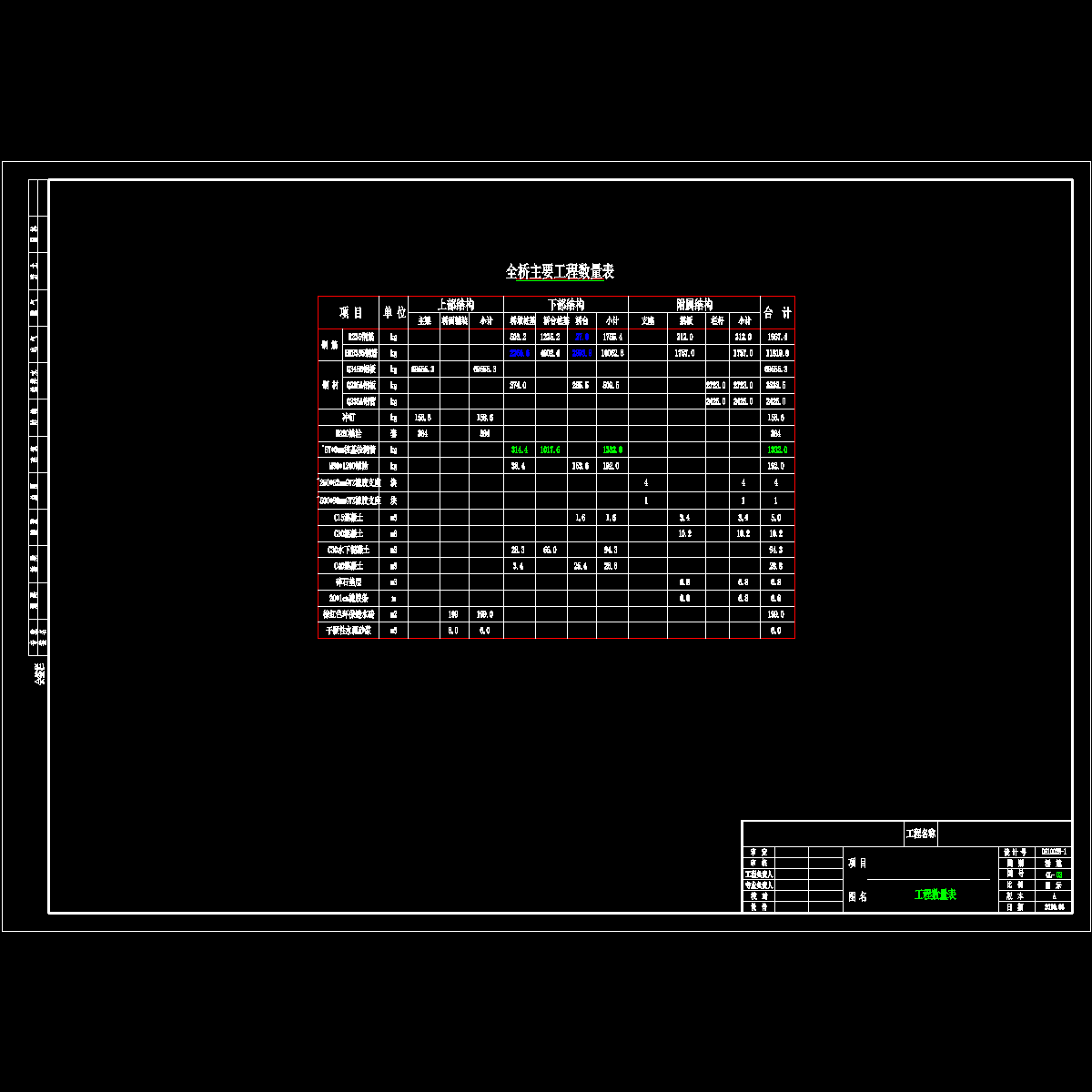

  • ql-03 工程数量表.dwg
    ql-03 工程数量表.dwg

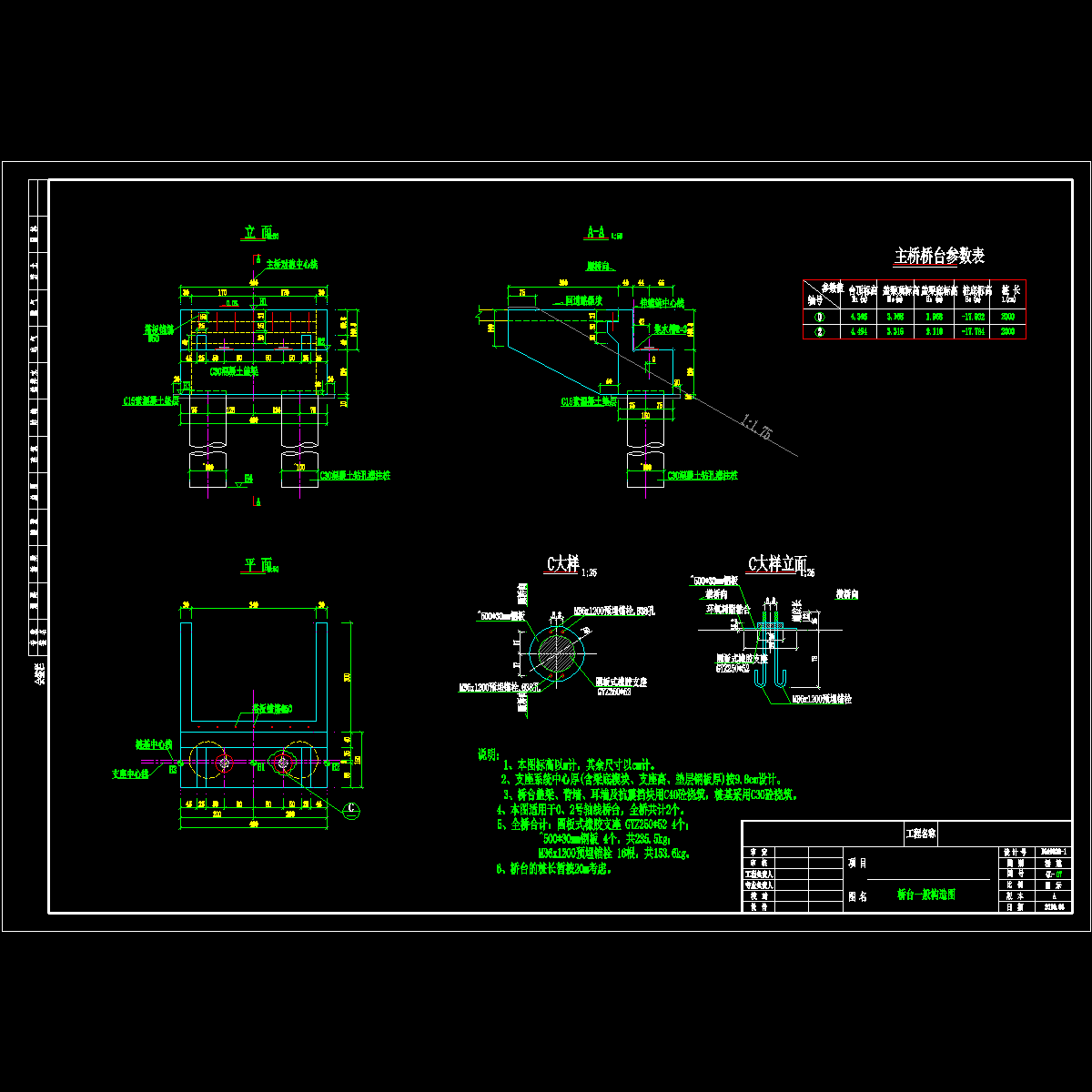

  • ql-07 桥台一般构造图.dwg
    ql-07 桥台一般构造图.dwg

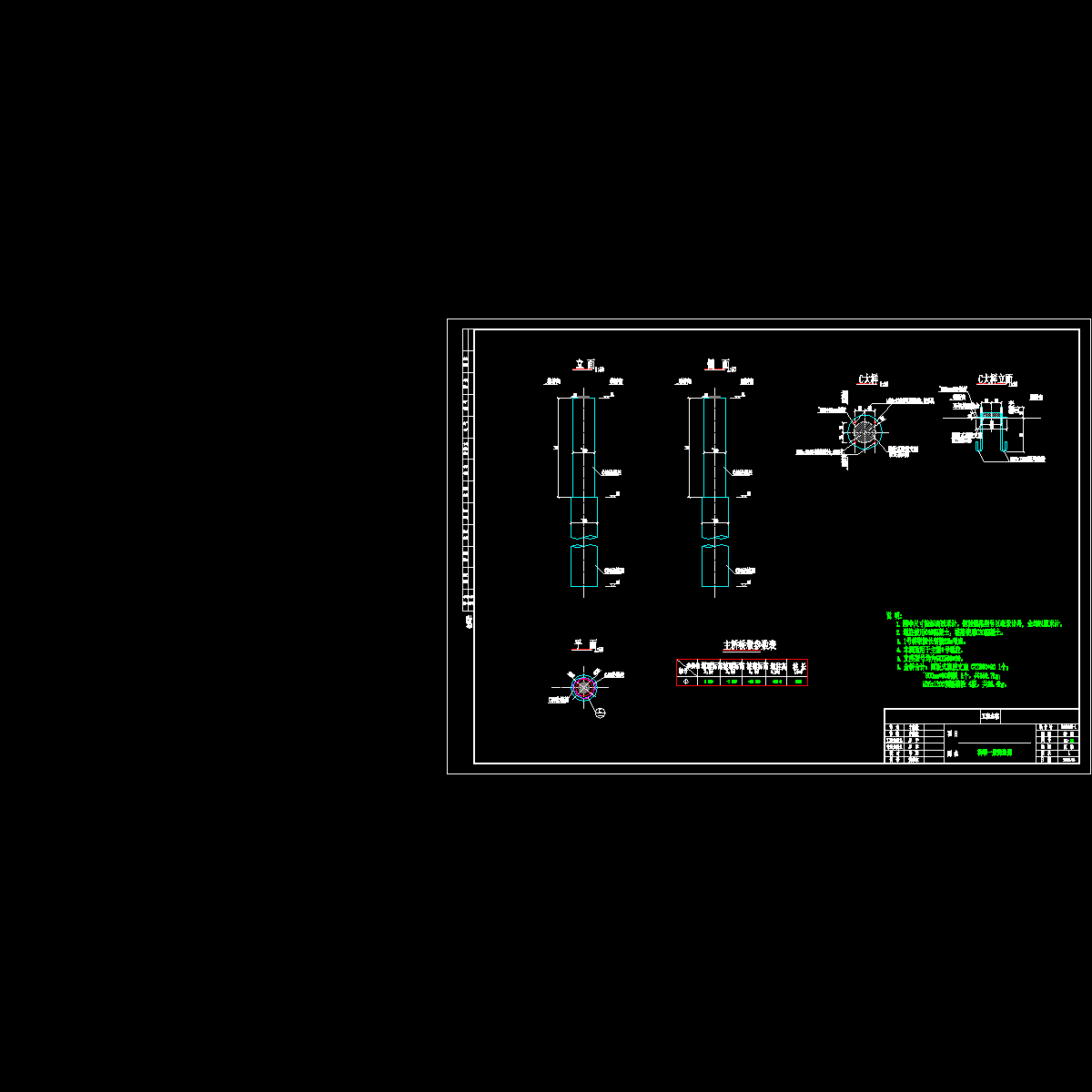

  • ql-08 桥墩一般构造图.dwg
    ql-08 桥墩一般构造图.dwg

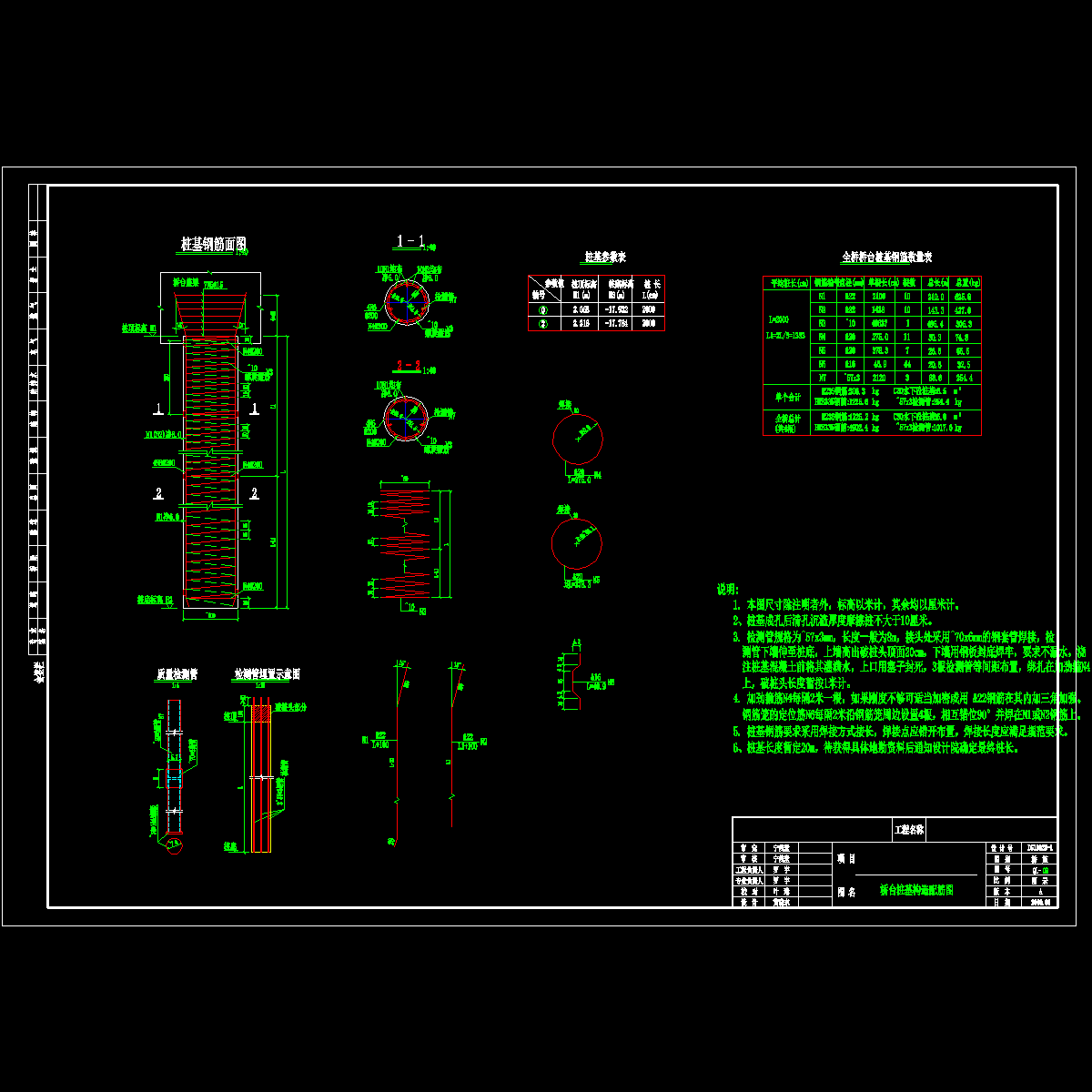

  • ql-09 桥台桩基构造配筋图.dwg
    ql-09 桥台桩基构造配筋图.dwg
  • ql-10 桥台钢筋图.dwg
    ql-10 桥台钢筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
