2层商业临时建筑空调系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10319平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 空调系统:全空气系统
  • 全空气系统:定风量
  • 送风方式:散流器送风

附件详情

  • 施工设计说明
  • 图例资料目录
  • 空调末端水系统流程图
  • 空调通风系统平面图
  • 空调机房详图
  • ......

附件详情

一、项目概要:
该项目为管子工场改建,主要功能为餐厅,购物,功能,援助等,为世博临时建筑,建筑设计面积:10319m2......
二、空调系统:
1.餐厅、门厅采用全空气低速管道定风量系统,送回风方式为方型散流器上送及单层百叶风口侧下回或上回。
2.部分小空间营业厅采用卡式风机盘管,空调冷水由该地块的集中冷冻站供给,空调冷冻水进出水温为6.5~13°c......
三、通风系统:
1.室内采用新风自然渗透,机械排风的方式,排风量按室内人员所需的新风量的80%设计。
2.公共卫生间设置机械排风系统,换气次数按10次/时计算......

图纸共10张。

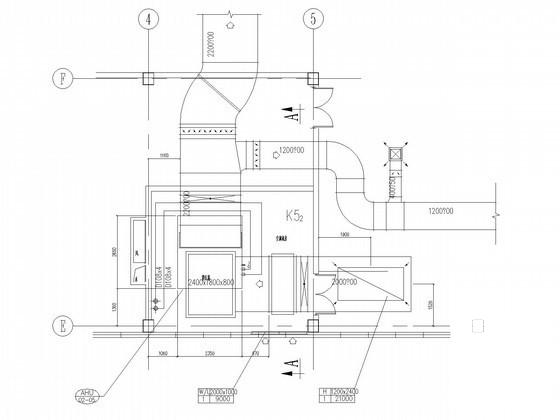

空调机房平面图

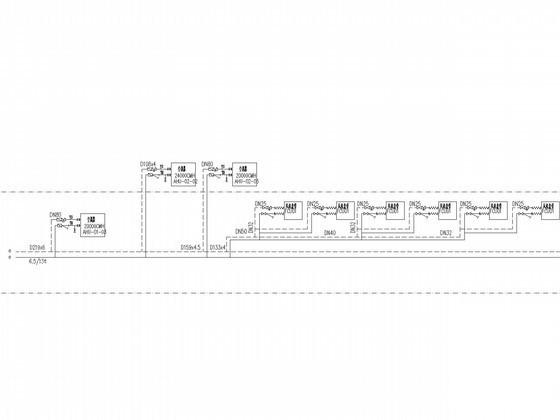

空调末端水系统流程图

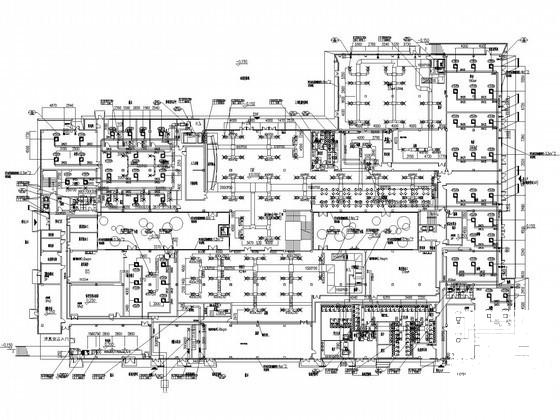

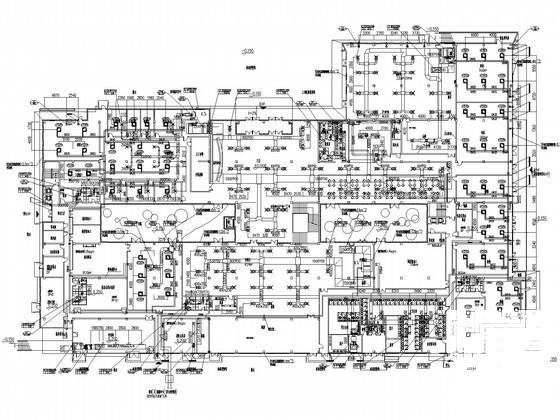

空调通风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 商业建筑空调设计 - 1
    商业建筑空调设计 - 1
  • 商业建筑空调设计 - 2
    商业建筑空调设计 - 2
  • 商业建筑空调设计 - 3
    商业建筑空调设计 - 3
  • 商业建筑空调设计 - 4
    商业建筑空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
