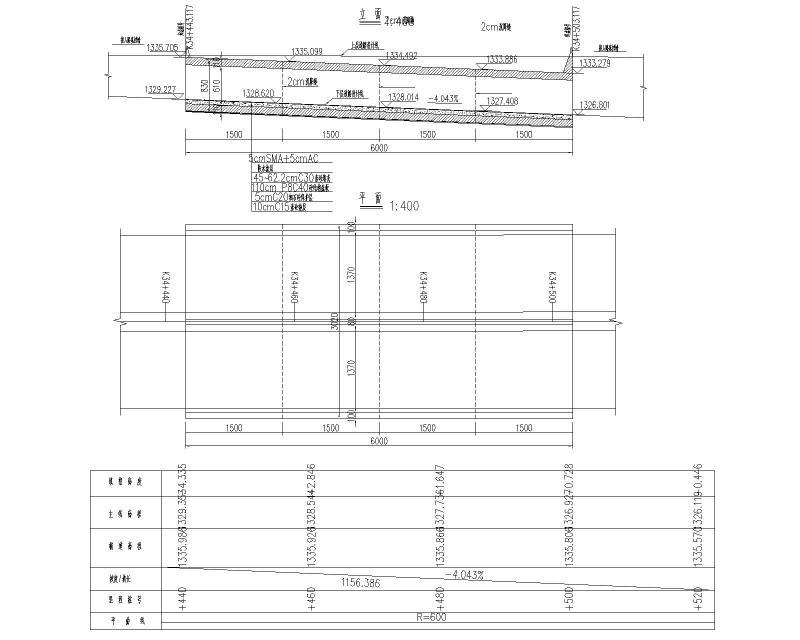

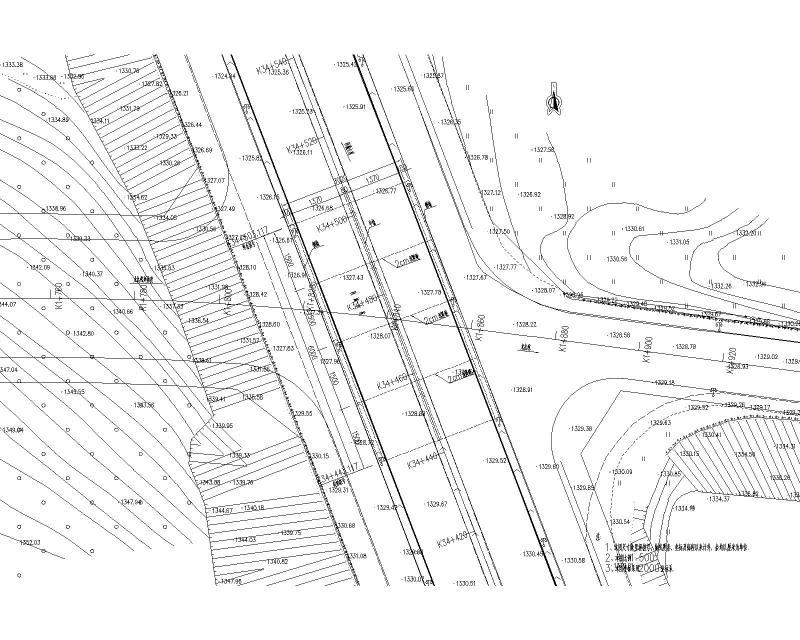

城市主干道下拉槽框架桥施工图纸cad平面布置图

设计基准期：100年；设计安全等级：一级；

设计荷载：城-A级，人群3.5kN/平方米；

地震动加速度峰值为0.05g，特征周期为0.35s，桥梁抗震设防类别为B类，抗震设防措施等级为7度；

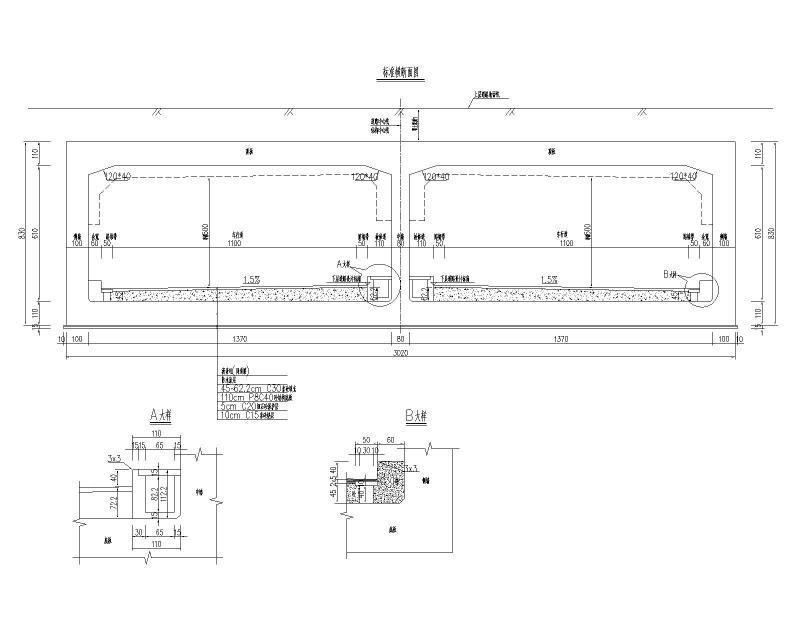

框架结构单孔净宽13.6m=0.60m（装修宽度 安全距离） 0.5m（路缘带） 11m（车行道） 0.5m（路缘带） 1.1m（检修道 装修宽度），双向6车道，建筑限界高5.0m；

桥涵采用整体板基础，基底地基承载力要求不小于300KPa。

外贴式橡胶止水带采用E3-4A型，中埋式钢边橡胶止水带采用E2-9型。止水带必须封闭，接头应采用热胶叠接，中埋式止水带在转角处弯成R=200mm圆弧。

通道节段底板接缝采用聚乙烯低发泡填缝板，接缝内必须填实，不得空巢。

接缝材料及防水卷材应符合《地下工程防水技术规范》(GB50108-近代)和《给水排水工程混凝土构筑物变形缝设计规程》(CECS 117：2000)的要求。

橡胶止水带、密封材料的物理性能应符合《地下工程防水技术规范》(GB50108-近代)的规定。
