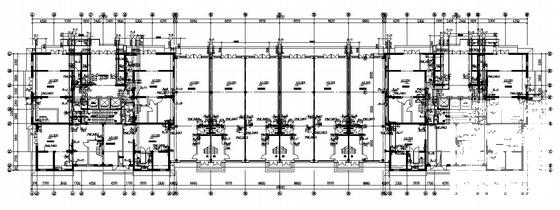

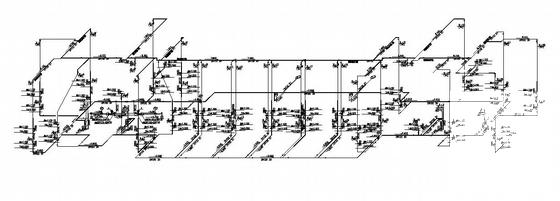

二十九层高层住宅给排水施工系统图

附件详情

设计范围：1.网点室内生活给水.排水.消防及灭火器配置等设计；2.住宅室内生活给水.排水.消防及灭火器配置等设计；3. 地下室、 生活水泵房、消防水泵房给水.排水消防及喷洒设计；4.发电机房水喷雾灭火系统设计。
设计内容：
（一）.生活给水系统:
1.生活给水根据建筑物的高度.使用性质及功能分区供水；高区给水为29~20层；,中区给水为19~10层；,9层以下住宅及地下室为低区。
2.该项目给水由设在B座地下新建生活水池及水泵房供给；微机变频控制恒压给水。
3.生活水泵房内生活给水系统高、中、低区各设三台（二用一备）自灌式生活水泵经加压后，其出水管与园区生活给水管网连接满足园区生活用水之要求。
4.本建筑供水干管敷设在地下室及管道井内,供其高,中、低区生活用水。
(二）.消防给水系统:

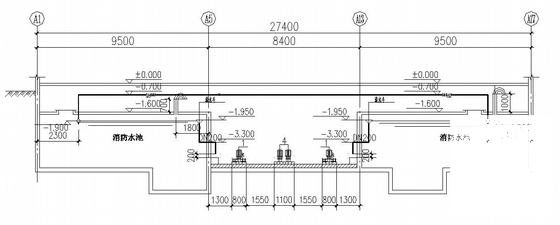

1.该项目消防供水由A座地下新建消防水池及水泵房供给;本园区室内消防水量：20.0L/S;室外消防水量：15.0L/S;喷洒水量：28.0L/S；水喷雾水量：20.0 L/S消防水池容积为：400m ;为保证园区各 消防系统 最不利点处消防水压;在本园区A座顶层水箱间内设消防水箱及增压设施 ,其消防水箱容积为：18m ;园区消防控制中心.管网.消防设施.消防水量.水压满足本建筑的用水要求。
2.本建筑设消防给水系统,消防水量：20L/S;其消防给水由园区消防管网供给；
3.消防水泵房内其消火栓给水系统设二台（一用一备）自灌式消防水泵,两条出水管与园区消防管网连接满足园区消防用水之要求。
4.系统设置：消火栓系统竖向不分区,设置二组消防水泵接合器。
(三）.自动喷洒系统:
1.本建筑地下换热站等设备用房设自动喷洒给水系统.按中危险等级I级设置;水量：23.0 L/S ;报警阀组在地下室水泵房设一套。
2.消防喷洒给水系统设二台（一用一备）自灌式消防水泵两条出水管与消防喷洒管网连接满足园区消防喷洒用水之要求。
3.系统设置：消防喷洒系统竖向不分区,本建筑消防喷洒系统各设置二组消防水泵接合器。
4.本喷洒系统地下室设直立型喷头 ；系统末端设测试阀及压力表。喷头采用 68°c。
(四）.灭火器设置:
1.在住宅各层楼梯间灭火器箱内放置2XMF/ABC3（4组）具磷酸胺盐干粉灭火器;按轻危险级设置。使用温度范围为：-20°~55°。
2.在地下室灭火器箱内放置2XMF/ABC3（4组）具磷酸胺盐干粉灭火器;按轻中险级设置。使用温度范围为：-20°~55°。
3.在各网点一～二层灭火器箱内放置2XMF/ABC3（2组）具磷酸胺盐干粉灭火器;按中危险及设置。5°~55°。
（五）.水喷雾灭火系统:
在地下室发电机房设水喷雾灭火系统，其系统流量 17.4L/S；喷雾强度 W=20L/min.m，持续喷雾时间 h=0.5h待火灾时,火灾探测器动作,向火灾报警器报警,消防联动控制器启动电磁阀.打开雨淋阀，(远程手动打开雨淋阀,现场手动打开雨淋阀,） 压力开关同时 动作发出报警信号。消防联动控制器自动启泵，向系统供水灭火。
（六）.排水:
1.本建筑采用单立管排水方式 .二层以上生活污水由各排水立管排下至地下室送出至室外检查井内.住宅排水单独排出,排至室外检查井内。
2.生活水泵房、消防水泵房、换热站及消防电梯排水经潜水排污泵提升排至室外检查井内。其排水泵设自动控制装置。
(七）.雨水系统:

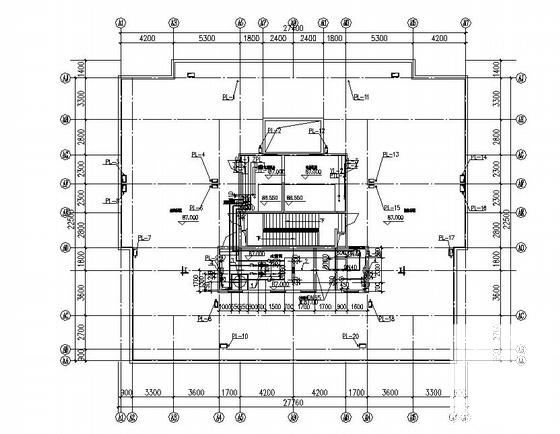

屋面雨排水由排水斗收集采用内排水系统，再经雨水管收集后排至室外雨水管网。
