1X11m预制空心板桥加宽4米施工图纸20张构造图

附件详情

设计依据：《公路桥涵施工技术规范》（JTG/TF50-近代）；《公路水泥混凝土路面设计规范

》（JTG D40-近代）
桥梁设计荷载等级：公路 -Ⅰ级。桥梁横断面组成：11m（行车道）+2x0.5m(护栏)。桥梁孔径除采用标准跨径，桥梁布孔均满足泄洪要求。为减轻由于桥台与桥头路基沉降差引起的桥头跳车，桥梁设置桥头搭板，搭板长为6m。桥面铺装：4cm细粒式沥青砼+6cm中粒式改性沥青砼+8cmC40防水砼。
……

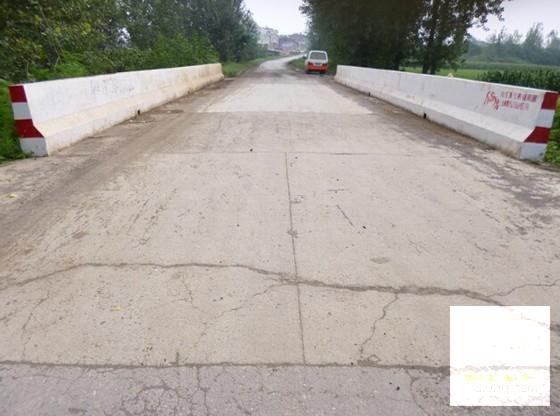

上部结构为1x11m的预制 空心板桥 ，其全宽为8m。根据路线线形设计要求，老桥需在右侧采用空心板加宽至12.0m。该桥位于直线上，桥梁纵坡1.113%。采用普通钢筋混凝土空心板加宽。加宽部分与原桥结构形成整体，新做一侧防震挡块、护栏、台背连续，重做伸缩缝，利用并新做部分桥面铺装及桥头搭板。桥面横、纵坡均由桥面铺装来调整。
……
工程材料：钢筋HPB300、HRB400。张拉锚具15-4。M15水泥砂浆。板式橡胶支座。M7.5浆砌片石。混凝土C20、C25、C30、C40、C50。C40钢纤维混凝土、C40防水混凝土，细粒式沥青混凝土，中粒式改性沥青混凝土。
……
共计20张，设计于
