三级负荷4车道城市次干道照明设计大样图15张平面图

附件详情

  • 主要工程数量表
  • 设计说明
  • 低压配电系统图
  • 道路 照明平面图

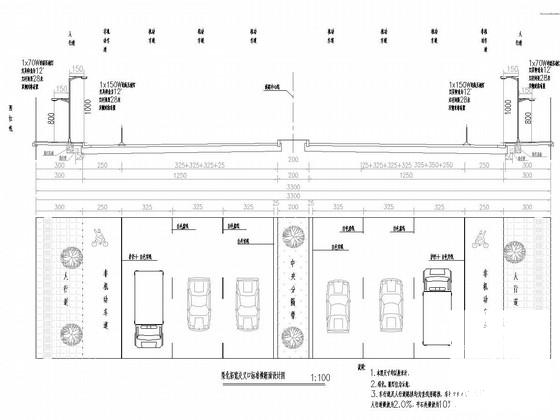

  • 道路照明标准横断面2
  • 过路管大样图
  • 人行道 绿化带内管道大样图
  • 700X700接线井大样图
  • 700x700防盗接线井大样图2
  • 840X1160四通接线井大样图2
  • 10米高路灯基础平面
  • 15米高路灯基础平面
  • 路灯杆、接线井、树池相对位置图

附件详情

设计依据:《20kV及以下 变电所设计 规范》GB50053-近代
市政道路 段全长230.014米,新建道路,规划宽度为33m,机动车道为18.5米,规划4车道,规划等级为城市次干道。图纸设计为照明及相关变配电设计,交通路口的方向信号灯及监控线路预埋管,不包含高压电力线路及电信线路预埋管。
……
道路照明按三级负荷设计,采用低压照明供电箱供电,路灯用电从附近的10KV的箱式变电箱备用回路接入,供电半径不超过300m。无功补偿、过载保护都由该变电箱负责。所有路灯均设单灯无功补偿,功率因数大于0.9,路灯配电箱内不再另设集中补偿。所有路灯均采用时钟控制及路灯所内的计算机集中控制。所有路灯分半夜式和全夜式两级控制。半夜式、全夜式相间交替设置。采用常规杆式照明方式。路灯采用1×150W+1×70W双臂高压钠灯。
……
共计15张,设计于

低压配电系统图

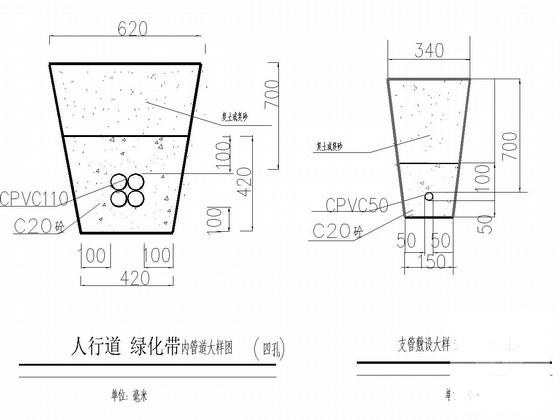

人行道 绿化带内管道大样图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 城市次干道设计 - 1
    城市次干道设计 - 1
  • 城市次干道设计 - 2
    城市次干道设计 - 2
  • 城市次干道设计 - 3
    城市次干道设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
