二级公路施工大样图及设计说明计算书构造图,断面图

附件详情

  • 封面
  • 总目录
  • 第一篇 总体设计
  • 说明
  • 主要经济技术指标表
  • 公路总体平面设计图
  • 第二篇 路 线
  • 说明
  • 路线平面图
  • 直线、曲线及转角表
  • 公路用地表
  • 占地面积表
  • 公路用地图
  • 路线逐桩坐标表

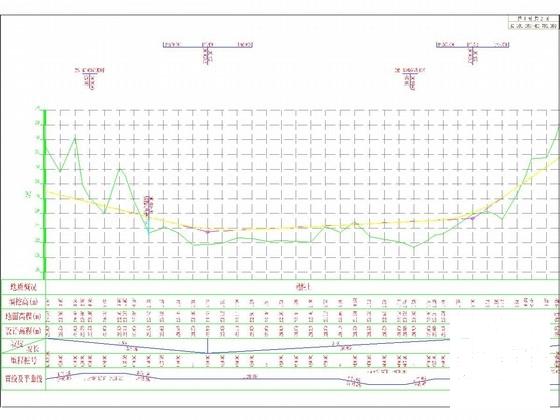

  • 纵断面图
  • 纵坡及竖曲线表
  • 超高图
  • 超高计算表
  • 标准横断面图
  • 横断面图
  • 土石方表
  • 第三篇 路基、路面
  • 说明
  • 路基设计表
  • 边坡面积表
  • 坡脚坡口宽度表
  • 路面高程表
  • 护坡工程数量表
  • 挡土墙工程数量表
  • 挡土墙图
  • 超宽碾压土石方数量表
  • 挖土质台阶表
  • 排水设计图
  • 路面结构图
  • 路肩大样图
  • 路面工程数量表
  • 第四篇 涵洞
  • 说明
  • 涵洞表
  • 盖板涵工程数量表
  • 圆管涵工程数量表
  • 盖板涵一般构造图
  • 盖板涵钢筋构造图
  • 盖板涵涵台台帽钢筋构造图
  • 圆管涵钢筋构造图
  • 圆管涵管节钢筋构造图
  • 圆管涵涵身一般构造图
  • 设计计算书
  • 施工组织设计

附件详情

该附件为二级 公路施工 图毕业设计,并对该工程的施工进行了施工组织设计,内容全面。
……
设计路段位于城市开发区,道路呈南北走向。道路全长为414.853米,为城市次干路I级,道路标准路幅宽17米,双向两车道,其中左右车道各6米,两边人行道宽各2.5米。
……
主要技术标准
(1)使用功能:城市次干路
(2)线路等级:次干路Ⅰ级
(3)设计车速: 40km/h
(4)设计年限: 根据《 城市道路 设计规范》(CJJ37-90)规定,交通量达到饱和状态时的设计年限为15年,路面结构设计年限为15年。
(5)道路构筑物设计荷载等级:城A级,人群荷载:4.0KN/m2
(6)地震烈度为6度;重要附属构筑物按7度设防
……
共48张设计图,22页施工组织设计,31页设计计算书,。

盖板涵一般构造图

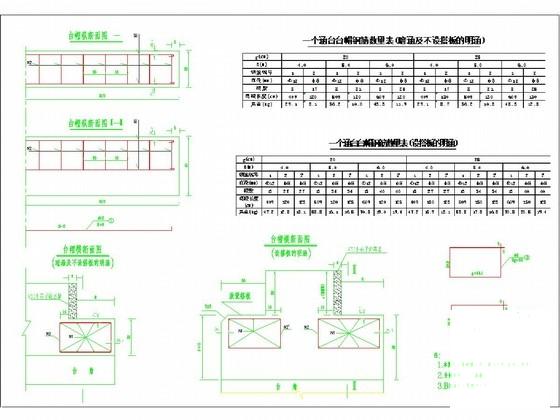

盖板涵涵台台帽钢筋构造图

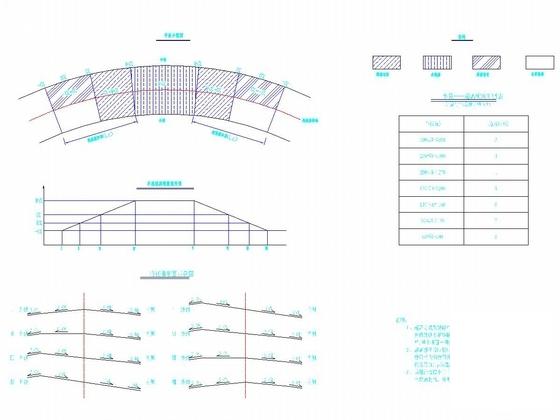

超高图

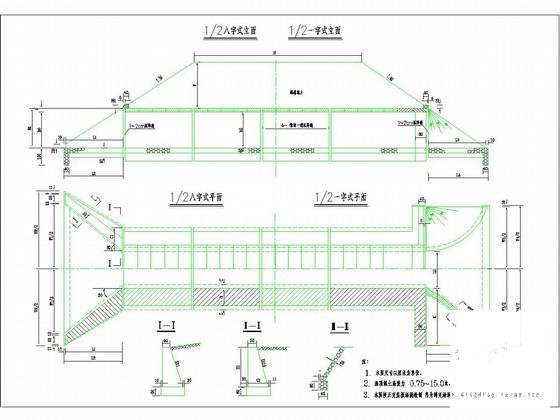

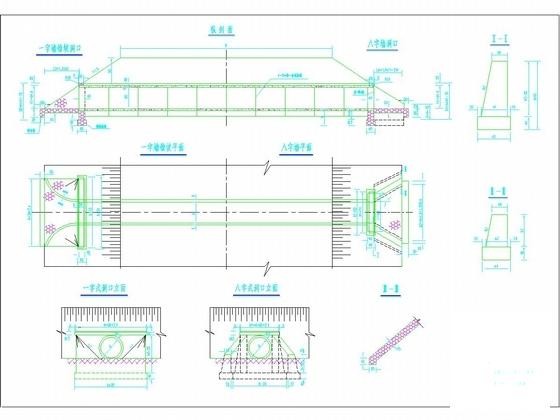

圆管涵涵身一般构造图
