高速公路线形及交通设施施工大样图设计布置图

  • 公路等级:高速
  • 车道数:四车道
  • 位置:重庆
  • 设计年代:近代

附件详情

  • 横断面设计
  • 纵断面设计
  • 路面结构图
  • 标准横断面图
  • 双柱型标志结构设计图
  • 单柱型标志结构设计图
  • 整体式路基路面标线及突起路标设计图
  • 附着式轮廓标设计图
  • 护栏桩号布置表
  • Gr-A-4E护栏设计图
  • Gr-SB-2C护栏设计图
  • 中央分隔带护栏设计图
  • Gr-SBm-2E护栏设计图
  • 中央分隔带端部设计图
  • 中央分隔带护栏端部段材料数量表
  • 活动护栏设计图
  • k0+220-k0+280挡土墙布置图
  • k0+514.211涵洞布置图
  • 标志布设表
  • 路基设计表
  • Φ76,Φ127,Φ168柱抱箍图
  • 立柱与板面连接大样图
  • 卷边与立柱帽盖大样图
  • 标志牌连接件设计图
  • 标志横断面布置图
  • 禁令标志安装图
  • 警告标志安装图
  • 警告标志结构图
  • 禁令标志结构图
  • 超高方式图

附件详情

本图纸为高速公路线形及交通设施施工图设计,道路为双向四车道,横断面由土路肩、硬路肩、行车道以及中央分隔带组成,设计规范。
……
共64张,。

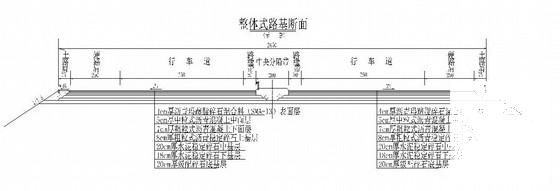

路面结构图

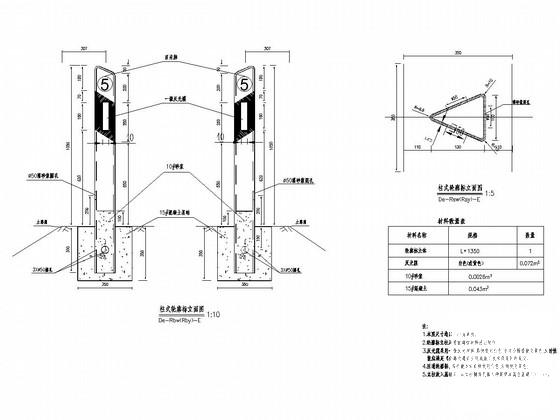

柱式轮廓标设计图

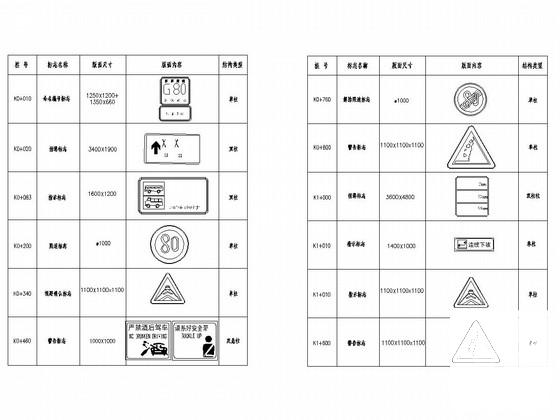

标注布设表

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高速公路施工大样图 - 1
    高速公路施工大样图 - 1
  • 高速公路施工大样图 - 2
    高速公路施工大样图 - 2
  • 高速公路施工大样图 - 3
    高速公路施工大样图 - 3
  • 高速公路施工大样图 - 4
    高速公路施工大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
