直线正交8+8+8m三跨简支钢筋混凝土空心板桥设计图构造图

设计说明 ；桥梁主要工程材料数量表；桥梁总体设计图；桥梁桥台构造图；桥梁桥墩构造图；桥梁背墙钢筋图；桥梁挡块钢筋图；桥梁支座垫块钢筋图；桥面铺装构造图；桥面连续构造图；桥梁伸缩缝构造图；桥梁人行道构造图；桥梁栏杆构造图；桥梁空心板一般构造图；桥梁空心板中板钢筋图；桥梁空心板边板钢筋图；桥台盖梁钢筋图；桥墩盖梁钢筋图；桥台桩基钢筋图；桥墩桩基钢筋图；桥梁台后搭板钢筋图；桥下河道驳岸构造图；给水管过桥挑臂钢筋图

……

设计依据：《城市桥梁设计规范》CJJ 11-近代

桥梁设计安全等级：一级；设计基准期100年；设计使用年限50年。设计荷载：汽车荷载采用城-B级；人群荷载为4.0KN/。横坡：人行道为2.0%的向内坡，车行道横坡为1.5%的向外坡。桥梁断面布置：0.25m栏杆+2.0m人行道+11m车行道+2.0m人行道+0.25m栏杆=15.5m。本桥为三跨8+8+8=24m简支钢筋混凝土 空心板桥 。为直线正交桥。桥梁上部采用标准跨径钢筋混凝土空心板。板长为7.96m，板高0.42m,中板宽0.99m，边板挑臂宽0.25m。墩台支座为GYZ175X28mm板式橡胶支座。车行道桥面铺装层为8cmC40混凝土+2mm聚合物改性沥青PB()防水层+8cm AC-25C粗粒式沥青混凝土+4cm AC-13C细粒式沥青混凝土；人行道采用3cm花岗岩面砖（30X30cm）+2cm厚水泥砂浆结合层+8cm厚人行道板。在桥台背墙及空心板板端间设型钢伸缩缝，桥墩处桥面连续。桥梁下部结构采用桩接盖梁墩台、钻孔灌注桩基础。桩基直径为1.0m。

主要材料：C30、C40、C15混凝土，C25水下混凝土，C40钢纤维混凝土。HPB300、HRB400普通钢筋。橡胶支座GYZ系列。

……

共计23张CAD，

桥梁总体设计图

桥梁空心板边板钢筋图

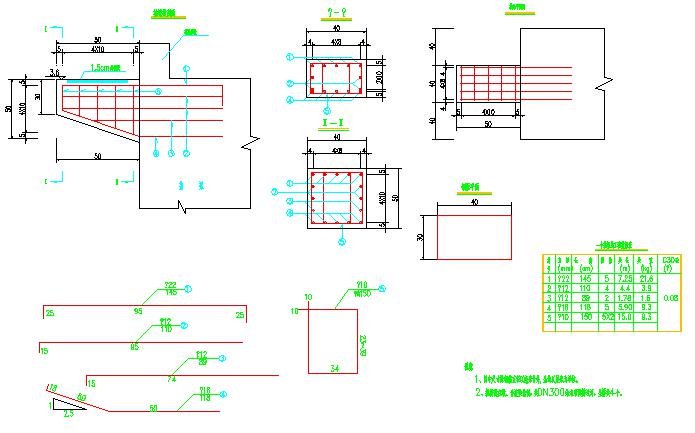

给水管过桥挑臂钢筋图

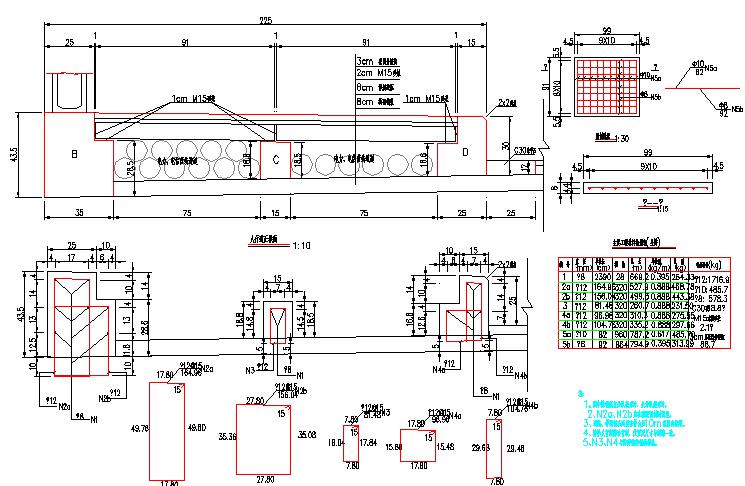

桥梁人行道构造图

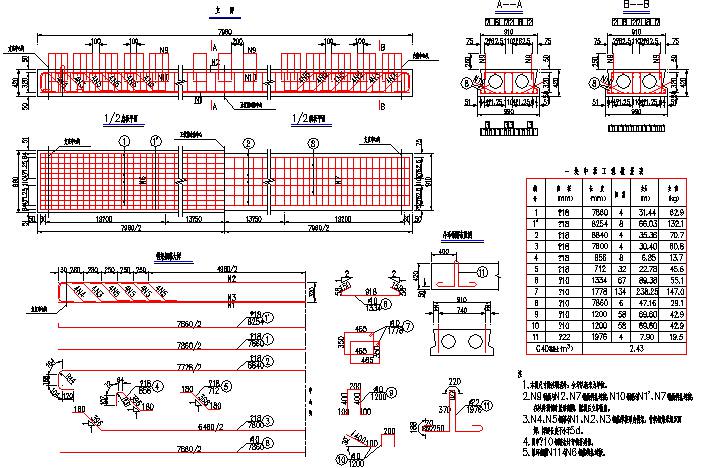

桥梁空心板中板钢筋图

桥墩桩基钢筋图
