82594平米18层住宅楼综合建筑通风防排烟系统设计施工图纸

附件详情

一、项目概要：

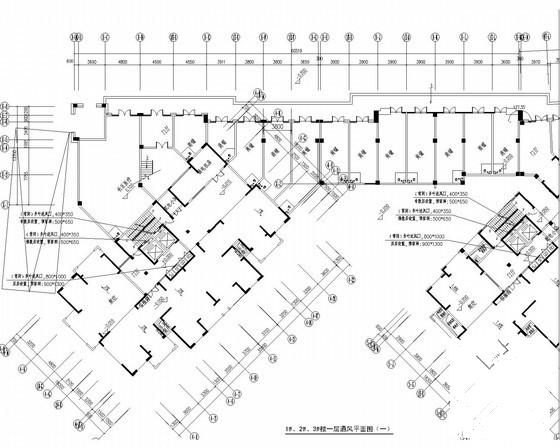

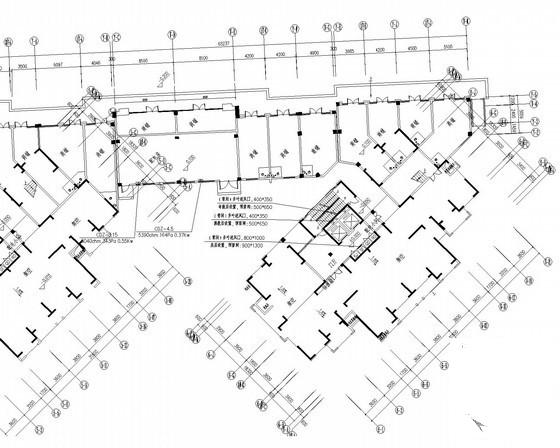

该项目位于浙江省，是一个高层住宅综合建筑，总建筑面积82594.01平米，地上18层，地下1层。图纸内容包含设计及施工说明，主要设备材料表及图例，通风平面图，加压送风平面图，地下室平时通风平面图，地下室战时通风平面图，地下室防烟分区示意图，地下室人防指标等...

二、冷热源：分体空调...

三、通风系统：

1.公共卫生间按换气次数8次/时设置通风设施。
2.住宅卫生间有窗采用自然通风，无窗为其预留排气井。
3.厨房设计有厂方自理，该资料为其预留排烟井。
4.地下汽车库设置机械排风系统，排风量按6次/h，排风系统与排烟系统共用，采用车道自然进风。
5.发电机房按换气次数12次/时，储油间按6次/时设置通风设施，建筑为其预留排烟井。
6.配电按换气次数12次/时设置通风设施。
7.消防水泵发按换气次数6次/时设置通风设施...
