3层厂房净化空调通风系统设计施工图纸

资料简介
赚取积分

附件设计说明：无
建筑类别：工业建筑
建筑高度类型：多层建筑
地上层数：3层
地下层数：1层
图纸设计深度：施工图
参考图纸：17张
设计内容：空调,通风,洁净
冷热源：电动压缩式冷水机组
空调系统：空气-水系统
送风方式：侧面送风,散流器送风
节点大样：风机盘管,管道支吊架

附件详情

一、项目概要：

该项目为一厂房净化空调项目。图纸内容有设计施工说明，图例及主要设备及材料表，通风平面图、净化空调平面图、空调机房平面图、空调机房流程图、剖面图、通风系统图，空调系统图等...

二、空调系统：

1.冷热源：模块化风冷冷水机组..

2.风系统：风机盘管加新风系统、组合式净化空调机组...

三、通风系统：采用机械送风的通风方式，排风兼排烟系统...

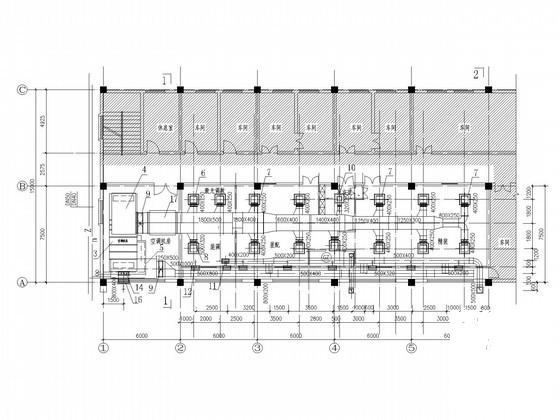

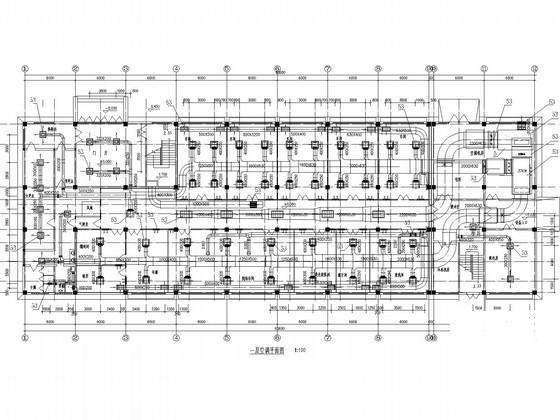

三层净化空调平面图

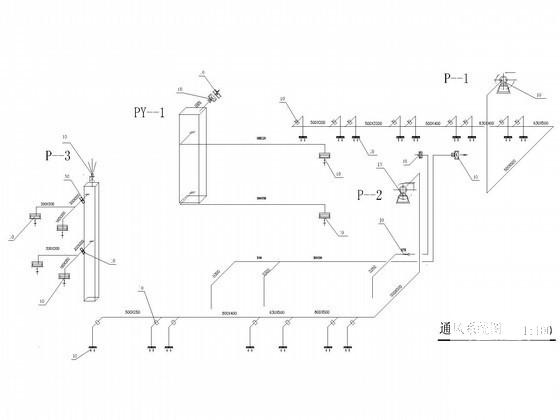

通风系统图

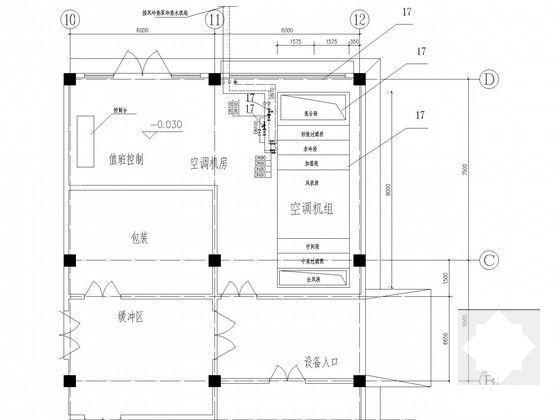

空调机房平面图

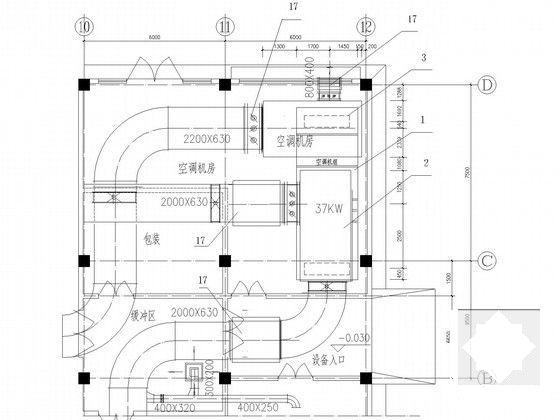

空调机组布置平面图

空调系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
