86269.平米18层住宅小区防排烟系统设计施工图纸

  • 建筑类别:住宅建筑,商业建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:86269.15平方米
  • 地上楼层:18
  • 地下楼层:1
  • 地下室:车库,其它
  • 设计阶段:施工图设计
  • 设计内容:通风,防火排烟
  • 附件设计说明:有,施工安装要求
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 资料目录
  • 设计说明及设备表

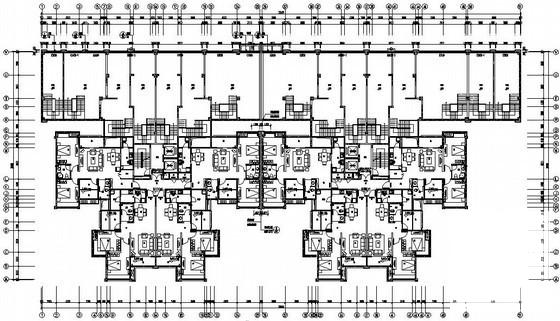

  • 通风平面图
  • 屋顶层通风剖面图
  • 加压送风系统图
  • 地下车库通风平面图
  • 机房平剖面详图

附件详情

此稿件为四川某住宅景园的防排烟系统设计施工图,包括4栋住宅楼,及地下室;地上18层,地下1层;总建筑面积86269.15平方米,分A、B两区。
防排烟设计:1.4栋楼一层~十八层防烟楼梯间利用外窗自然排烟,合用前室设加压送风系统,合用前室每层设常闭送风口,火灾时由弱电信号控制开启加压送风机、着火层及上下层风口,加压风机设在十八层屋面。
2. 通风系统的风管穿越机房隔断及防火分区或防火隔断处均设 70℃熔断的防火阀,排烟风管或排烟排风合用管道穿越防火分区及防火隔断处设 280℃熔断的防火阀。排烟风机的入口处设 280℃熔断关闭的防火阀,输出电信号连锁关闭其排烟风机及补风机。
3.地下室汽车库均设置机械排烟系统,车库净高4m,排烟量按6次/h计算(防烟分区 采用不燃材料的挡烟垂壁划分)。有汽车坡道的防火分区利用汽车坡道自然进风,无汽车坡道的防火分区设置机械补风,排烟及补风系统与平时通风系统合用,火灾时确认开启排烟风机及补风机。
……

,图纸共37张。

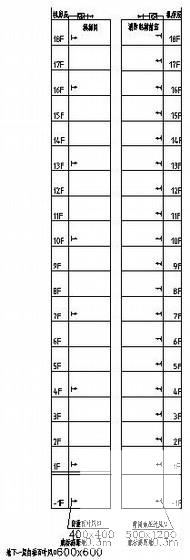

加压送风系统图

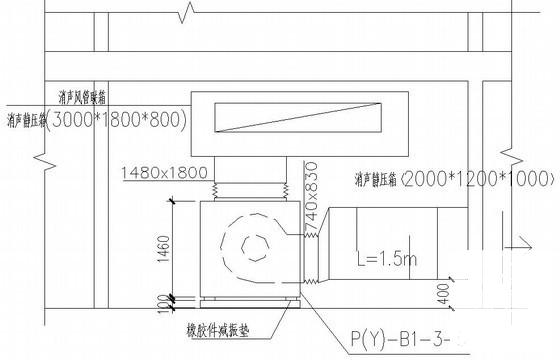

机房剖面详图

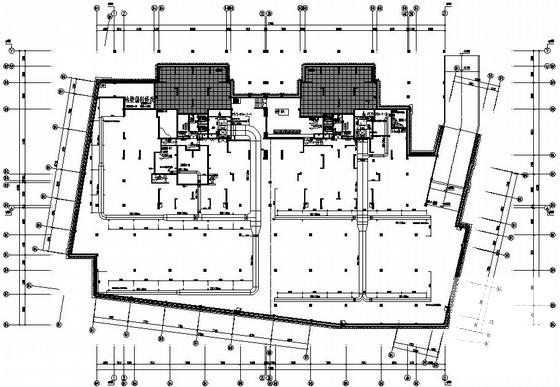

地下车库通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 防排烟系统设计 - 1
    防排烟系统设计 - 1
  • 防排烟系统设计 - 2
    防排烟系统设计 - 2
  • 防排烟系统设计 - 3
    防排烟系统设计 - 3
  • 防排烟系统设计 - 4
    防排烟系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
