市政工程电缆排管敷设施工组织设计（实施性）

附件详情

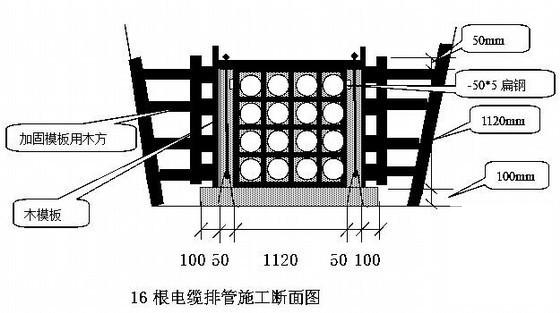

该项目施工范围包括：电缆排管施工、电缆托管施工、检查井施工、电缆隧道施工等图纸上全部内容…………
2.3、主要工序和特殊工序 施工方案
2.3.1、电缆隧道、检查井 施工方案
2.3.1.1、施工测量
（1）测量小组的组成
测量小组由3人组成，明确其岗位职责。测量组长必须严格认真审核设计图纸与设计单位移交的测量点位数据，根据设计与施工要求制定测量方案。建立测量手册和复测制度，为规范化、标准化施工打下良好基础…………
（2）高程引测与定位
根据甲方出具的测绘成果报告施测定位，依据测绘院测定点位为起始点施测，对各控制点布设，经闭合无误后，用混凝土浇筑桩身加以保护，控制桩埋设深度不少于800mm，并做围护…………
高程引测点依据水准点引测入场区内，沿拟建电缆隧道、电缆排管，沿线在检查井处引测控制桩并用红漆标在控制桩上…………
（3）定位放线
根据设计提出的坐标点和甲方给定的水准点，用全站仪采用测回法观测，取其平均值。定位测设后，由施工单位、监理部门和建设单位等有关部门验线无误。并做出测量记录后，方可进行基槽开挖…………
2.3.1.2、基槽开挖
(1) 土方开挖

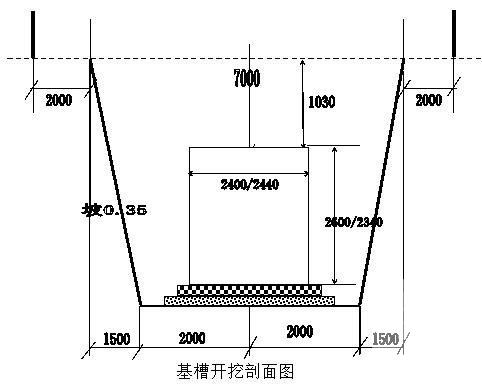

采用机械开挖，人工配合清槽，开挖顺序根据施工现场情况分区、分段施工。基槽开挖放坡系数1：0.35，留工作面800mm，土方全部运走，基槽边不允许堆土，土方回填时回运土回填。根据实际情况该项目划分施工段,各施工段同时流水施工，施工段之间的连接必需步调一致保证顺利进行…………
每段施工都要根据实际情况施工前首先要搭好围护，清除障碍，平整场地，将地表覆土运走，放好基槽开挖线（按确定放坡系数1：0.35，800mm工作面），临时道路安排一辆铲车随时平整，修理，汽车上路做好防尘、及清洁工作，做好冬季施工措施的准备工作。机械挖土各段同时进行。为了保证挖土、装车均衡作业，挖土机可以用液压中、小型挖土机。机械开挖不到之处，再配以人工开挖、找平。机械开挖应由深而浅，基底应预留20cm土层人工清底找平，从而避免超挖和基底土遭受扰动…………
土方开挖前要探明地下管网，防止发生意外事故。在基坑2米范围内严禁堆土，基坑周围用钢管设置两道护身栏杆，高出自然地坪1.2米，栏杆刷警示漆，悬挂警示牌，夜间加设红色警示灯。基坑外施工人员不得向基坑内乱仍杂物，向基坑下传递工具、材料时要接稳后再松手。基坑下施工人员休息要远离基坑边及放坡处，以防不慎。下人通道设在基槽开挖宽敞地段不影响正常施工，采用脚手架管搭设，双管踏步，两道扶手高1.2米，坡度为1：0.6，悬挂安全通道标志…………
2.3.1.6、防水工程
该项目防水采用SY-115D/0.6mm高分子防水卷材。具体施工做法：先将防水卷材专用胶粉与水泥搅拌均匀调和成素水泥浆，水泥浆要和匀，不能有结块，然后用水泥浆将卷材与隧道外壁粘牢，不允许中间留有气泡。防水卷材要求搭接10cm，设计要求为两层，上下两层搭接缝要错开…………
在SY-115D防水卷材外，抹1：2.5防水砂浆。施工时要分层抹灰，防止砂浆与卷材脱落，砂浆面要抹光…………
