11307平米17层商住楼采暖设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,办公,教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:11306.68平方米
  • 建筑地上层数:17层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:采暖
  • 采暖系统:散热器供暖

附件详情

该项目地上为十七层,地下为二层。地下一层及三层以上为住宅,一层,二层为幼儿园,地下二层战时为一般人员掩蔽,平时为办公室。南小楼地下一层为水泵房,一,二层为幼儿园。该项目建筑设计面积:11306.68m2。
地下一层,地下二层仅对合用前室加压送风,加压送风机设于地下一层。风口为自垂百叶送风口。

近代,图纸共18张。

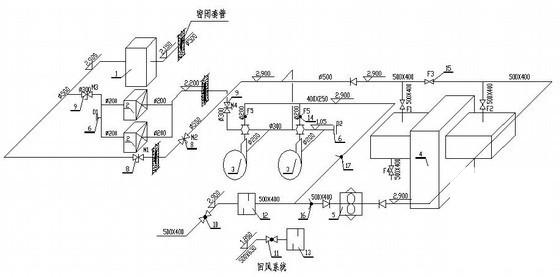

人防机房系统图

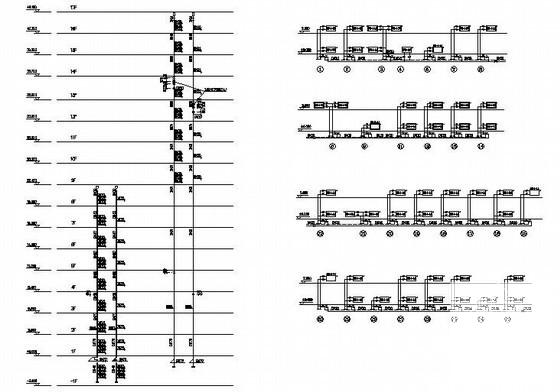

采暖立管图

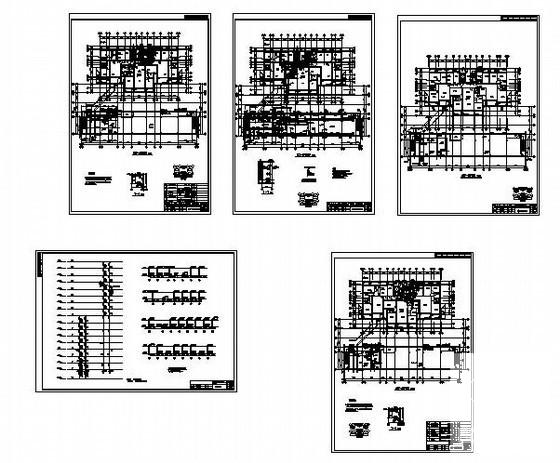

施工设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 商住楼采暖 - 1
    商住楼采暖 - 1
  • 商住楼采暖 - 2
    商住楼采暖 - 2
  • 商住楼采暖 - 3
    商住楼采暖 - 3
  • 商住楼采暖 - 4
    商住楼采暖 - 4
以上是部分截图,请下载附件后查看完整高清内容
