18层商住楼采暖通风CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑设计面积:26000平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计内容:通风,采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 采暖系统:热水辐射,热空气幕
  • 项目所在地:辽宁

附件详情

该项目共18层(地下一层),建筑面积为26000平米,其中1-3层为商场,商场上面有两栋11层和18层的住宅,住宅采用地热采暖系统
住宅采暖加压泵站设于本建筑地下一层。一次热源来自热网厂供热管网,为60-45°C热水,连续供热,供水压力0.3MPa。住宅采用地暖,冬季商场空调系统由室外供热管网直接供给,住宅采暖系统采用高层采暖直连技术;

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

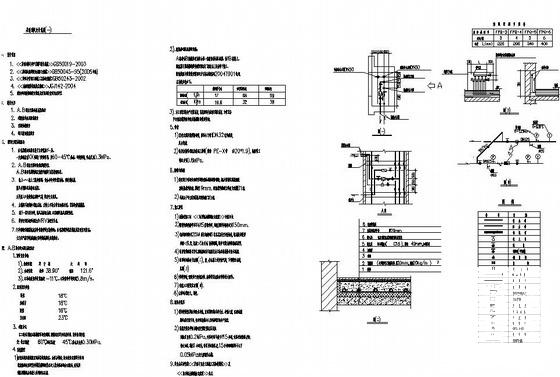

  • 18层商住楼采暖通风CAD施工图纸 - 1
    第 1 张图

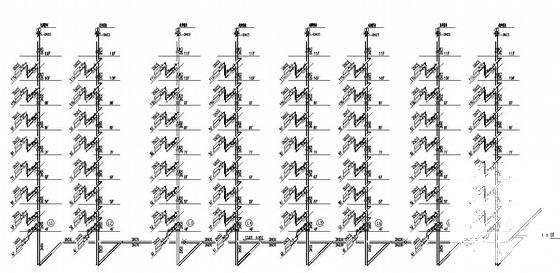

  • 18层商住楼采暖通风CAD施工图纸 - 2
    第 2 张图

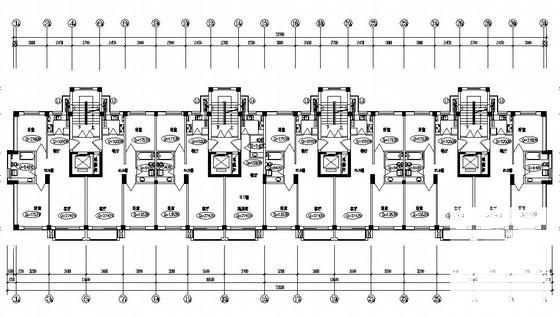

  • 18层商住楼采暖通风CAD施工图纸 - 3
