41525平米20层商住楼通风与采暖设计施工大样图
- 建筑类别：综合建筑
- 建筑类型：高层建筑
- 建筑设计面积：41525平方米
- 建筑高度：63.6m
- 地上楼层：20
- 地下楼层：1
- 地下室：车库
- 设计阶段：施工图设计
- 设计内容：通风,采暖,防火排烟
- 附件设计说明：有,设计参数, 施工工艺 ,保温防腐,施工安装要求
- 采暖系统：低温热水地面辐射
- 参考图纸：20-50张
- 设计年代：近代
附件详情
- 资料目录
- 采暖工程设计与施工说明
- 通风工程设计与施工说明
- 设备表
- 图例
- 防排烟和采暖原理图

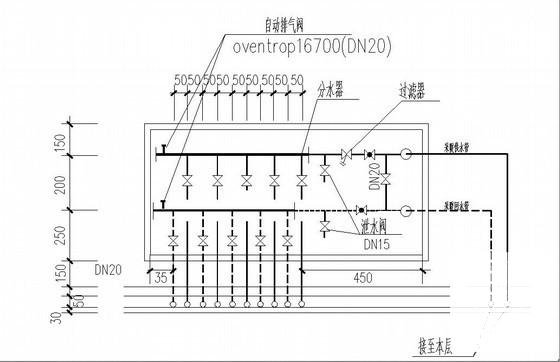

- 采暖大样图

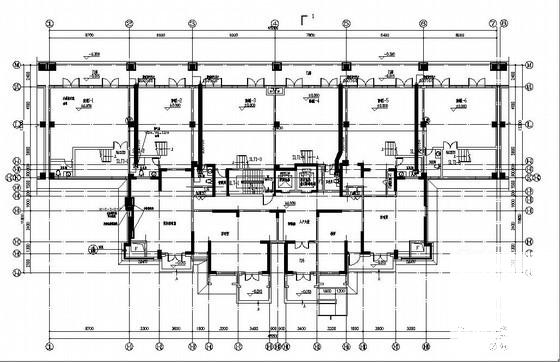

- 各层 通风防排烟 平面图

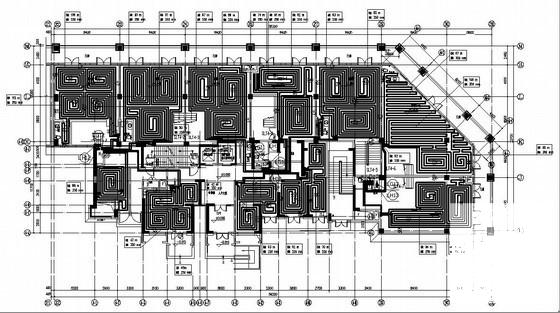

- 各层采暖平面图
附件详情
工程位于内蒙古呼和浩特市，包括四栋四层的商住楼，建筑高度为C1栋为57.80m/18层，C2-C3为63.60m/20层,裙房两层商铺，高度为11m,设有一层地下室，功能为停车库和设备用房，总建筑面积约为41525平方米.
通风和防排烟设计
采暖系统为地板辐射采暖系统
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
商住楼采暖通风 - 1 -
商住楼采暖通风 - 2 -
商住楼采暖通风 - 3 -
商住楼采暖通风 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-25
- 评论次数：0
- 浏览次数：0
- 文件大小：4.44 MB
- 收藏次数：0
-
文件名称：
附件-995858599080965566087.rar
