克莱斯勒4s店建筑结构CAD施工图纸（门式刚架）(基础设计等级)

• 建筑类别：商业

• 建筑高度类型：多层建筑

• 建筑地上层数：2层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构,钢结构

• 钢筋混凝土结构：框架

• 钢结构：门式刚架

• 基础形式 ：桩基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：7度抗震

• 风压：0.55kN/平方米

• 雪压：0.55kN/平方米

• 参考图纸：37张

• 设计年代：近代

该项目是克莱斯勒4S店项目，中间为框架结构，两侧为钢架厂房，单层，局部两层，屋面坡度分别为1/15、1/10，总跨度分别为：27米、13.3米。抗震设防烈度为7度，本基础桩采用压灌桩基础，基础设计等级为丙级，总建筑面积3286.06平方米。

该资料包含： 结构设计说明 及资料目录，通用 节点详图 ，桩位平面布置图，承台、联系梁 平面布置图 ，桩详图，车梯井道详图，承台详图，地脚锚栓布置图，屋面檩条布置图，屋面支撑布置图，门厅结构图，梁板配筋图，框架柱平法施工图，钢架图，共计24张图。 建筑施工图设计 说明，平面图，立面图，剖面图，车梯详图、门窗表、卫生间详图，共计13张图。总计27张图。

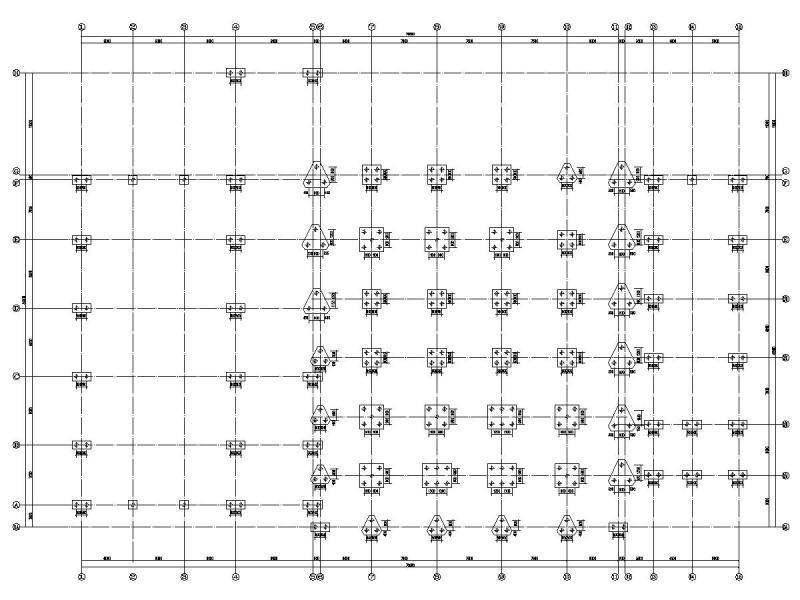

桩位平面布置图

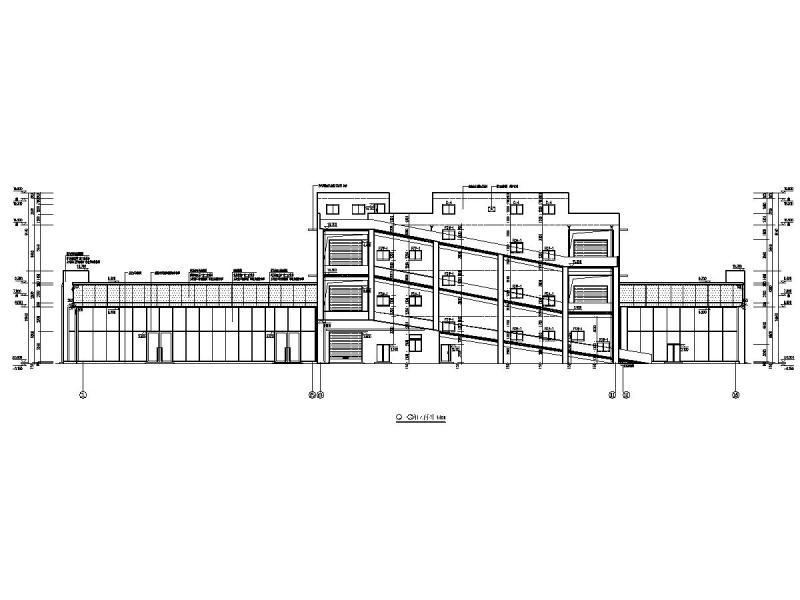

立面图

框架柱平法施工图

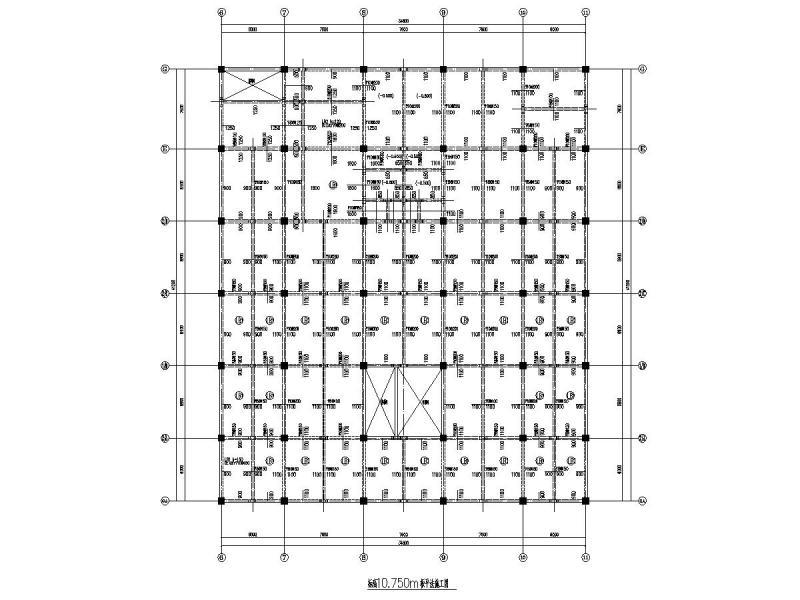

标高10.750m板平法施工图

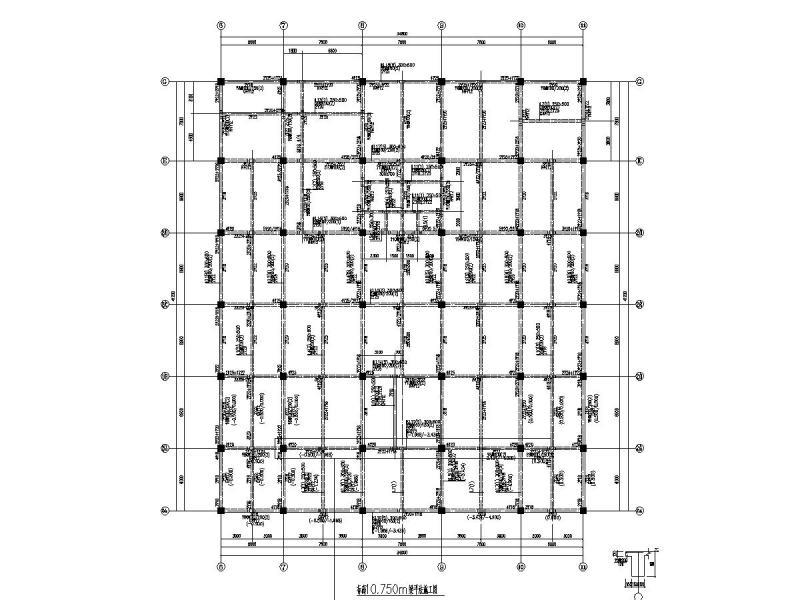

标高10.750m梁平法施工图

地脚锚栓布置图

标高3.750m结构布置图

钢架图

一层平面图
