11层商住楼给排水及暖通图纸(平面布置图)
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 地下室用途：设备用房,其它
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,稳压泵,水池
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,厨房,卫生间,设备房布置
- 项目所在地：新疆
附件详情
- 采暖通风，给排水设计总说明
- 地下室设备干管布置图
- 一层给排水、消防布置图
- 户型及跃层厨卫布置详图
- 给排水水系统图
- 跃层消防干管平面图
- 消火栓给水系统图
- 水箱间 平面布置图
- 一层盘管平面布置图
- 二-十层盘管平面布置图
- 十一层盘管平面布置图
- 跃层盘管平面布置图
- 采暖系统图
附件详情
该项目位于新疆，为二类高层建筑,建筑高度42.90m；地下室为不燃物品储藏空间；一层为商业空间,三至十一层为普通住宅。图中室内标高为±0.000,室外地面标高为-0.150m。管道标高以管中心计.管道尺寸以毫米计。
，共12张图。
地下室设备干管布置图

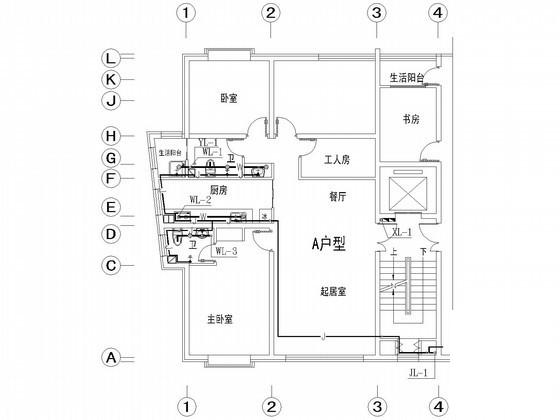

A户型及跃层厨卫布置详图
给水水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
