20米高铁路站房给排水消防CAD施工图纸(自动喷水灭火系统)
- 附件设计说明：有
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：5986平方米
- 建筑地上层数：1层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：22张
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,泵房,卫生间,集水坑
- 项目所在地：江苏
附件详情
- 设计总说明
- 给排水及消防平面图
- 自喷平面图
- 消火栓系统图
- 消防炮系统图
- 自动喷水灭火系统原理图
- 卫生间大样图
- 给排水系统图
- 消防泵房大样图
- 消防水箱大样图
- 消防水池及集水坑剖面图
附件详情
该项目综合楼总建筑面积5986平方米，最高聚集人数600人，地上1层，设备管理用房局部2层，地下局部1层，建筑主体高度20米。该资料范围为：站房内的给排水系统和
消防系统
设计。
共22张。

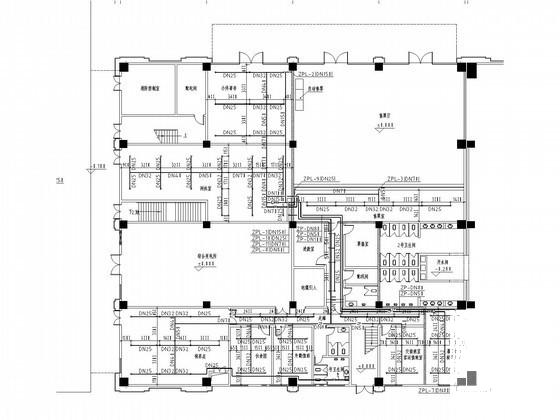

泵房平面图

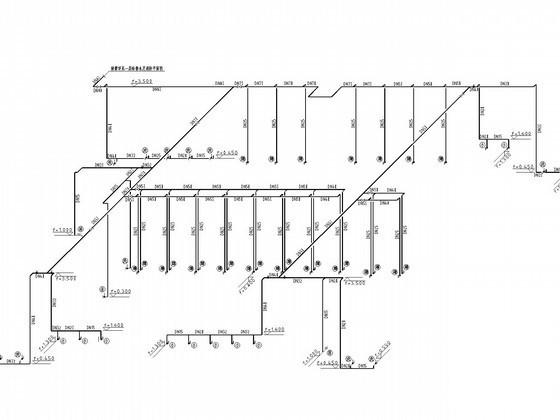

给水系统图

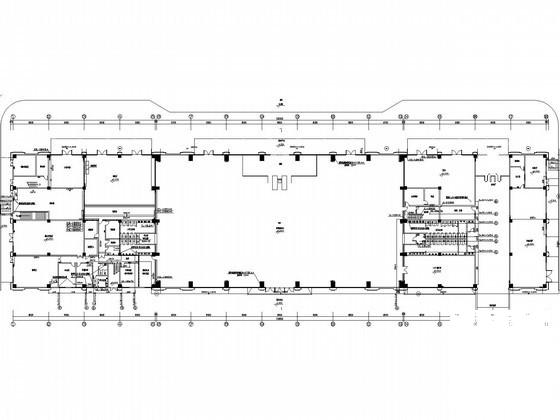

自喷平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.07 MB
- 收藏次数：0
-
文件名称：
附件-995859889975088855085.rar
