19层办公楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑地上层数：19层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 雨水系统
- 消防设计：室外消火栓系统, 室内消火栓系统
- 供水方式：分区供水
- 供水分区：两区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱, 泵房, 卫生间
附件详情
- 设计说明
- 给排水平面图
- 卫生间给排水大样图
- 管井详图卫生间给排水大样图
- 卫生间排水管道系统图
- 生活水泵房 平面布置图
- 消防泵房平面布置图
- 水箱间平面布置图
- 给水系统图
- 排水系统图
- 消火栓给水系统图
- 自喷给水系统图
- 雨水系统图
附件详情
该项目为一类高层办公楼，设计内容包括给水系统，污水系统，雨水系统，
消防系统
，喷淋系统。
，共30张。

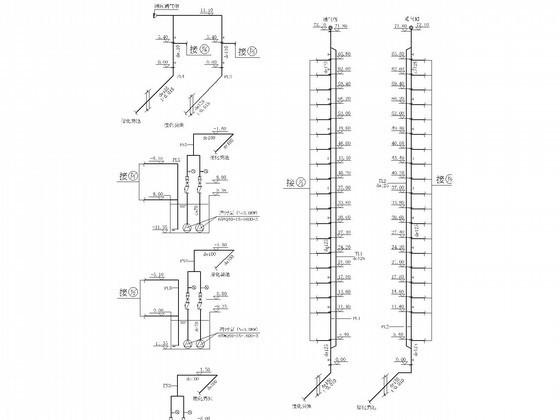

排水系统原理图

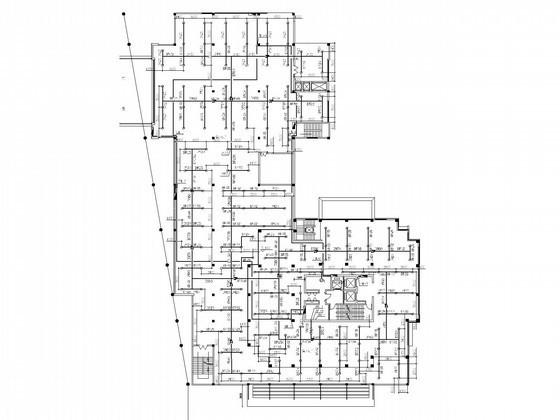

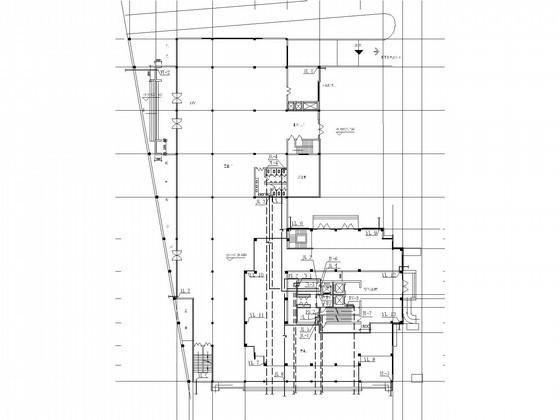

消防给排平面图

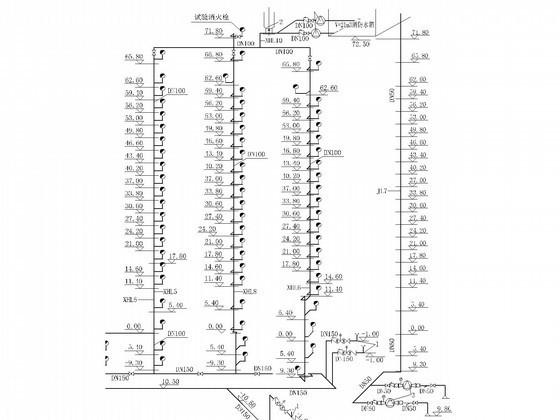

消火栓给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.01 MB
- 收藏次数：0
-
文件名称：
附件-995859886985960878977.rar
