4层小型办公楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：1963.25平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：10张
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统
- 排水体制：雨污分流
- 消火栓用水量室内(L/S)：10
- 大样节点：水箱, 卫生间
- 项目所在地：浙江
附件详情
- 给排水设计说明图例
- 给排水系统图
- 消火栓系统图
- 卫生间详图

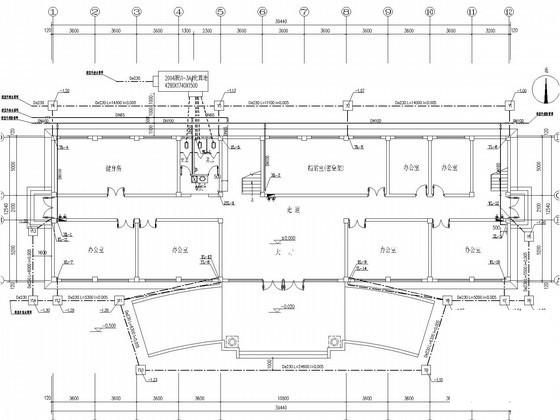

- 给排水平面图
- 消防水箱详图
附件详情
本项目为办公楼，共四层，属框架结构，建筑占地面积为494.58平方米，建筑高度为18.10米，建筑面积1963.25平方米，建筑耐火等级为二级。
共10张。

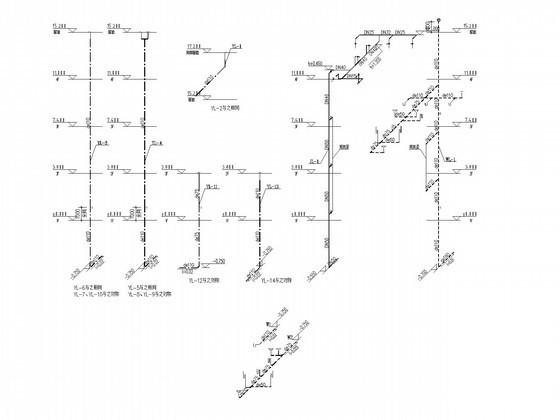

给排水系统图

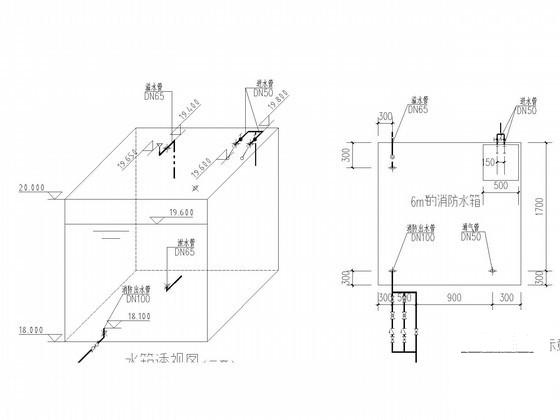

水箱详图

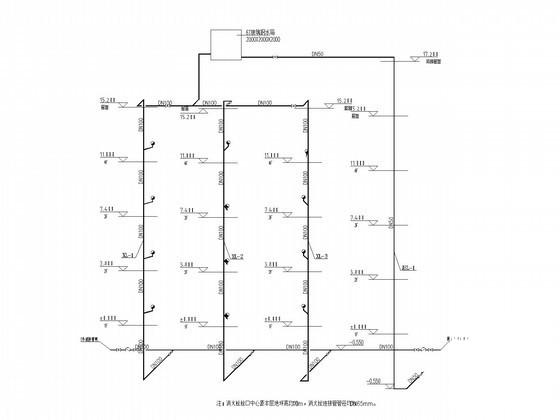

消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.57 MB
- 收藏次数：0
-
文件名称：
附件-995859787859570886590.rar
