5层办公楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 项目所在地：湖南
附件详情

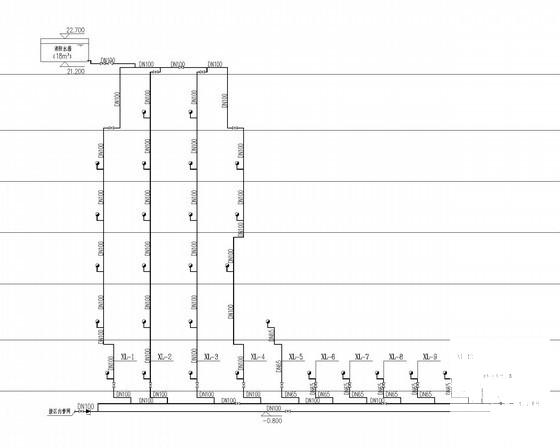

- 消火栓给水系统图
- 给排水系统图
- 设计说明、图例
- 架空层平面图

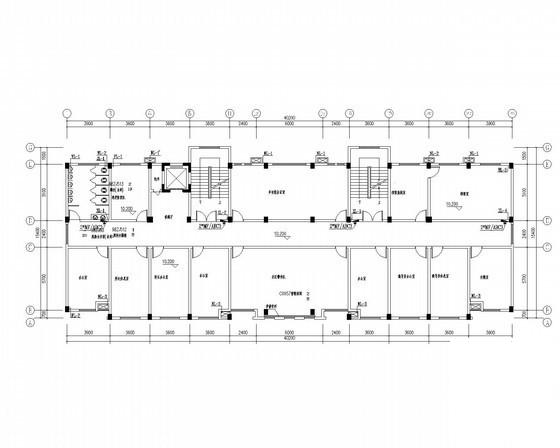

- 平面图
- 厨、卫大样图
- 消防水箱大样图
附件详情
该项目为多层综合楼，六层，建筑高度为20.550米，总建筑面积为3655.36平方米。建筑体积约为14200立方米，建筑耐火等级为二级。
设计范围：室内给水、排水、消防、雨水及建筑灭火
器配置等。
，共7张。

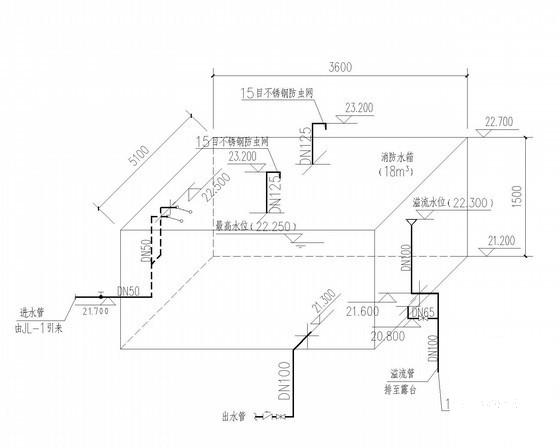

水箱大样图

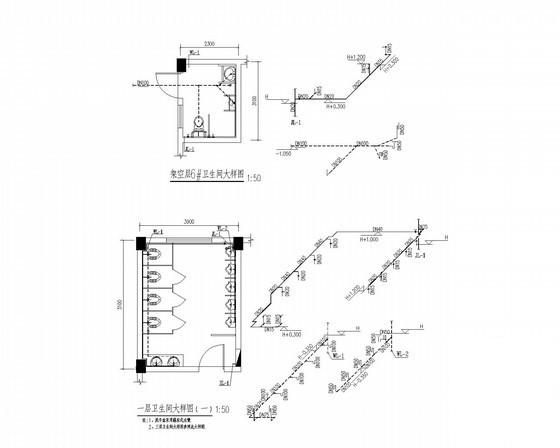

卫生间大样图
消防系统 平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.41 MB
- 收藏次数：0
-
文件名称：
附件-995859795799897757687.rar
