知名大学12层教学楼给排水CAD施工图纸(自动喷淋系统图)

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：34张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水设备：高位水箱
供水方式：市政供水
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：3年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：卫生间
项目所在地：重庆

附件详情

资料目录
给排水设计说明
主要设备材料表
消火栓系统图
自动喷淋系统图
给排水系统图
水泵房剖面图
卫生间大样图
负二层给排水平面图
负二层喷淋平面图
负一层给排水平面图
负一层喷淋平面图
一层给排水平面图
一层喷淋平面图
……
十二层给排水平面图
十二层喷淋平面图
屋顶给排水平面图

附件详情

项目概要：该项目位于重庆，是一所知名大学的教学楼，建筑层数为：地上12层，地下2层；建筑用途：教学；占地面积：8594.08平方米：建筑设计面积：22806平方米：建筑物总长：76米；总宽:50.90米；总高为49.6米；主题结构为框架结构；屋面防火等级为I级；工程等级为二级；防火等级为一级；
设计范围：给水系统、排水系统、消防系统等；
，共34张。

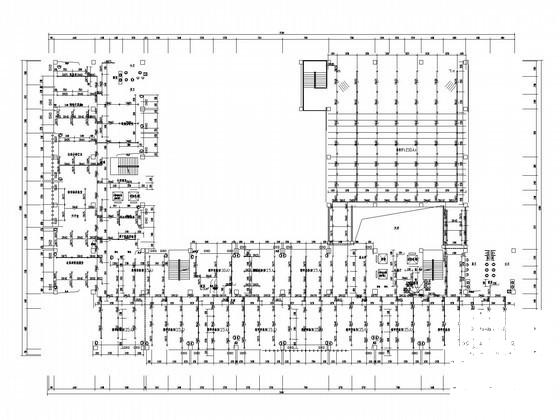

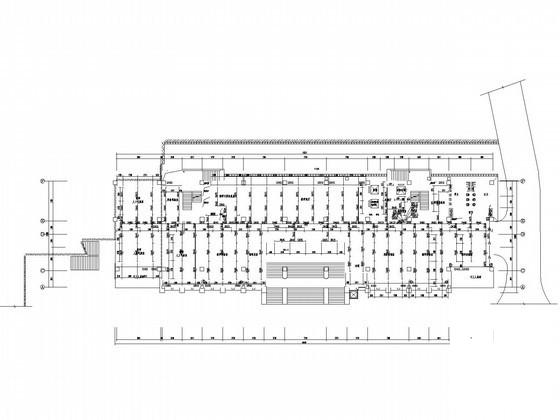

负一层喷淋平面图

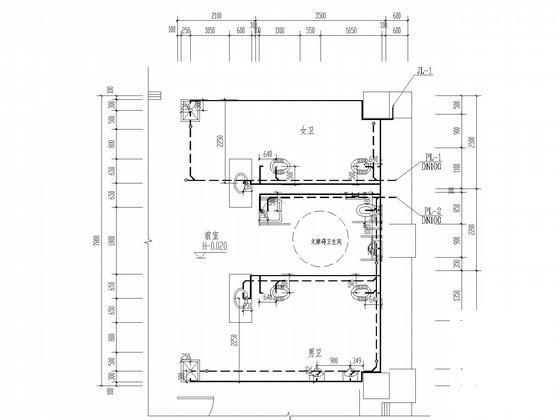

卫生间大样

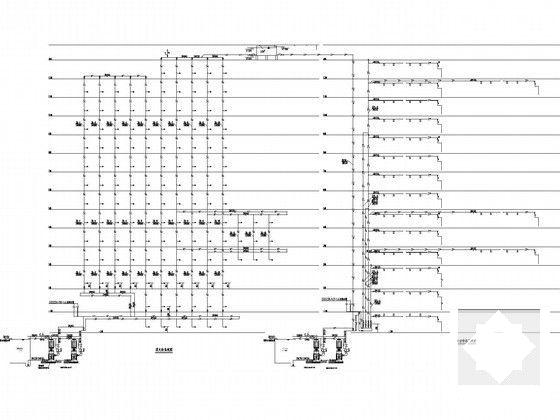

消火栓喷淋系统图

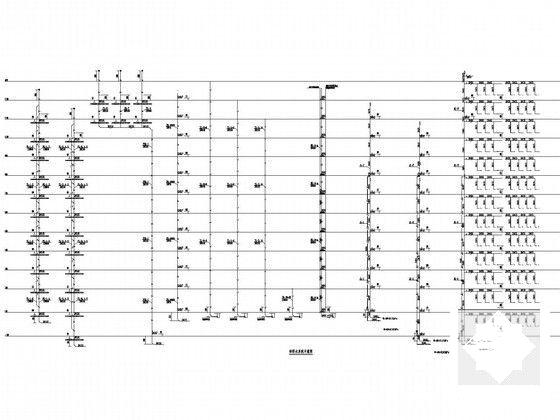

给排水系统图

水泵剖面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
