4层著名学校拆建工程给排水CAD施工图纸(食堂后勤用房)(自动喷淋系统图)

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:17000平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,高位水箱供水,无负压供水
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间,阀门管件
  • 热水供应方式:集中热水供应

附件详情

  • 资料目录
  • 食堂:
  • 设计施工总说明、图例
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 屋顶给排水平面图、雨水系统图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 三层喷淋平面图
  • 消火栓及自动喷淋系统图
  • 给水、热水及排水系统图
  • 一层女卫生间给排水大样图
  • 二、三层女卫生间给排水大样图
  • 一层男卫生间给排水大样图
  • 二、三层男卫生间给排水大样图
  • 卫生间给排水大样图
  • 后勤用房:
  • 设计施工总说明、图例
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 屋顶雨水平面图
  • 给排水系统图
  • 卫生间给排水大样图

附件详情

该项目为xxx市党校迁建工程中食堂的给排水设计。食堂建筑设计面积:5450平米。建筑高度为12.6米。楼内设中央空调,厨房,各楼层洗手间,厨房洗消间设热水。根据建筑的性质用途及兴建单位的要求,建筑内设独立的消火栓系统及自动喷水系统。辅助用房建筑设计面积:7124平米,建筑高度为16.2米。楼内设楼层洗手间、淋浴房,淋浴房内设热水。根据建筑的性质用途及兴建单位的要求,建筑内设消火栓系统。
,共26张图。

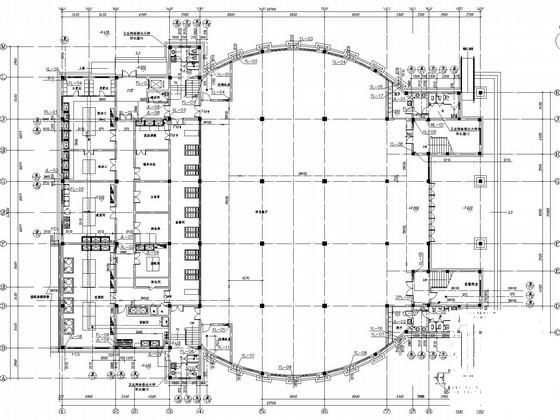

一层给排水平面图

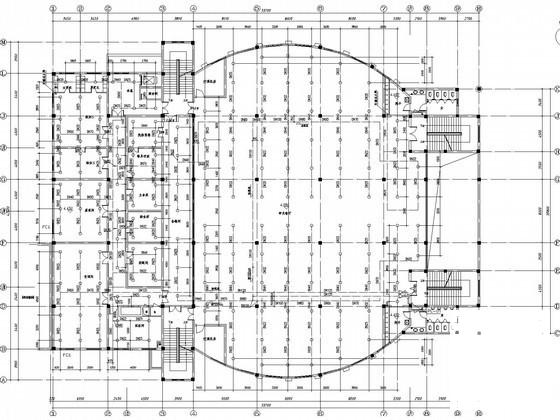

二层自动喷淋平面图

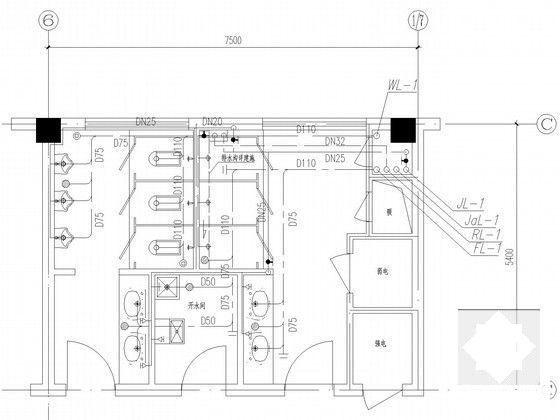

卫生间大样图

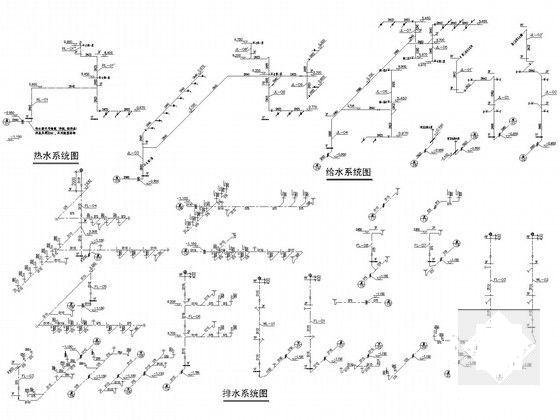

给水、热水及排水系统图

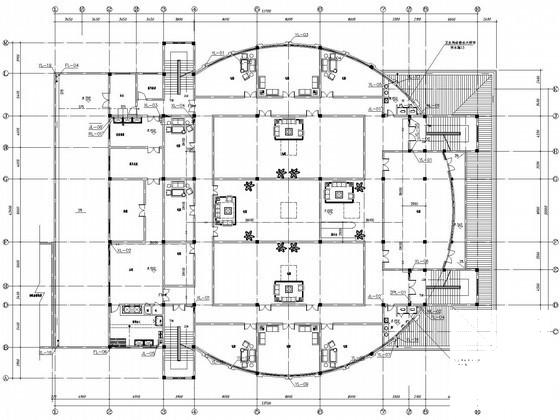

三层自动喷淋平面图
