17层大型传媒中心电气CAD施工图纸(人防设计)

  • 建筑类别:办公,娱乐
  • 建筑设计面积:37669.2平方米
  • 建筑地上层数:17层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:114张
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第二类
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目所在地:黑龙江
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,继电保护
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、高压配电系统图
  • 3、低压配电系统图
  • 4、配电箱系统图
  • 5、UPS电源供电系统图
  • 6、电气火灾监控系统图
  • 7、综合布线系统图
  • 8、有线电视系统图
  • 9、安保监控系统图
  • 10、火灾自动报警系统图
  • 11、电力平面图
  • 12、照明平面图
  • 13、 弱电平面图
  • 14、消防平面图
  • 15、屋顶 防雷平面图
  • 16、基础接地平面图

附件详情

该附件是大型传媒中心全套电气施工图纸,总共张。
该项目由主楼和演播剧场两部分组成。总建筑面积37669.2平方米。主楼地上17层;地下两层,建筑高度76.35米。地下二层为设备用房;地下一层与剧场地下一层相连为车库和附属用房。地面以上为广播电视技术用房、办公用房和演播剧场。建筑物耐火等级为一级。
该项目为一类高层建筑,演播剧场按乙级剧场设计,地下车库平时为机械停车库,战时为二级人员掩蔽所。
该项目设计包括以下电气系统:1)10/0.4kv变电所;2)电力配电系统;3)照明系统;4)建筑物防雷、接地系统及安全措施;
该项目弱电设计内容有:有线电视系统;综合布线系统;保安监控系统.

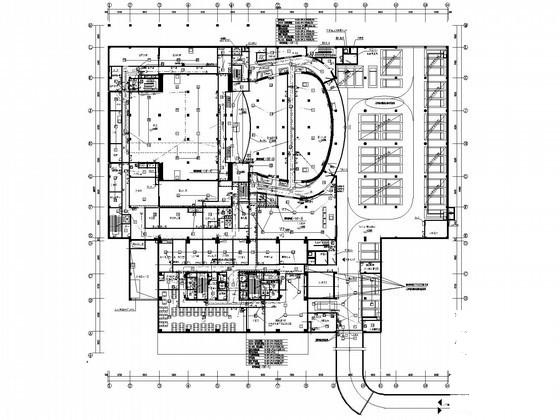

地下一层消防平面图

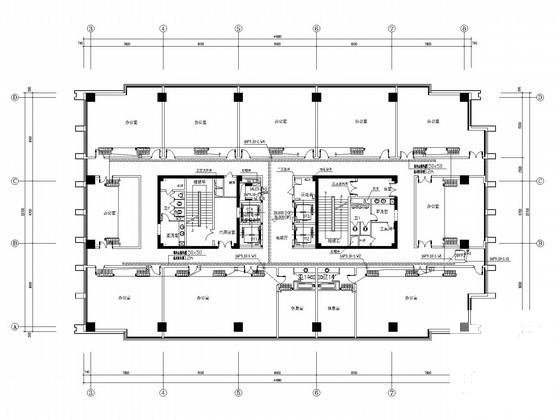

九层、十层电力平面图

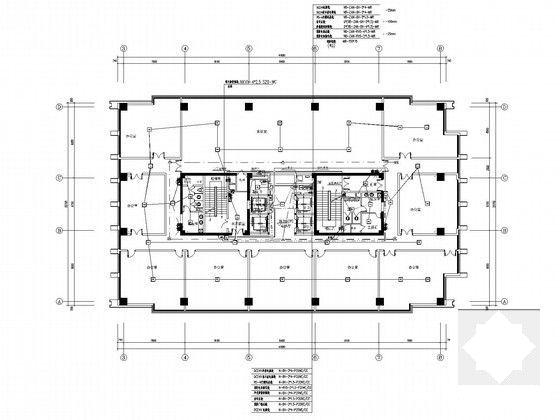

七层消防平面图

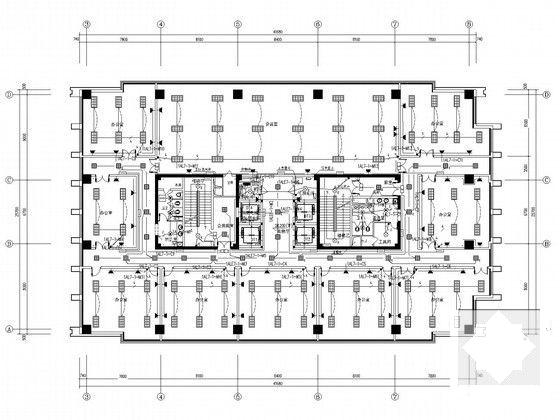

五层照明图

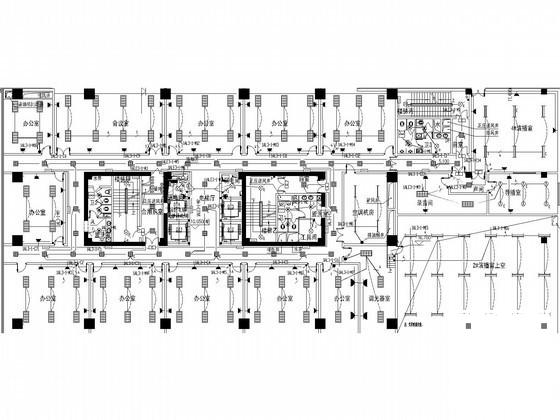

一层弱电平面图

战时人防照明平面图

火灾自动报警系统图
