多层住宅楼采暖设计CAD施工图纸（设计说明）

附件详情

该项目为西安太白小区住宅楼，建筑面积为4266平面，共6层，建筑类别为民用住宅，所有建筑均做采暖及给排水。

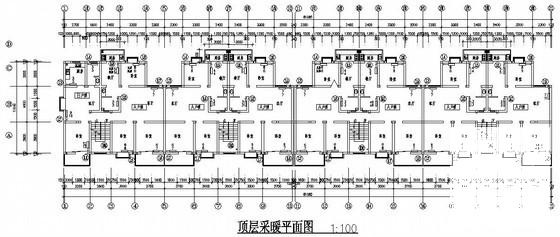

设计内容：住宅楼的室内采暖设计，要求实现 分户计量 ，在供暖热负荷的计算中，正确计算住宅楼的基本耗热量，围护结构修正耗热量，冷风渗透耗热量等，并校核围护结构是否满足最小传热阻的要求，在散热设备的计算中，确定散热设备的型式及各房间散热设备的数量，在管路的水力计算中，对管路编号，确定最不利环路并计算，要求达到水力平衡。

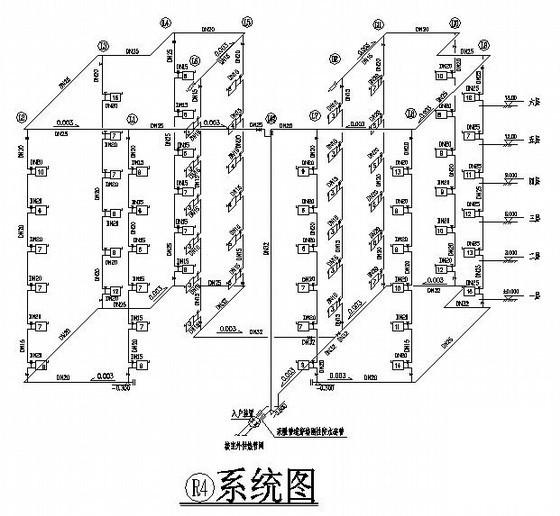

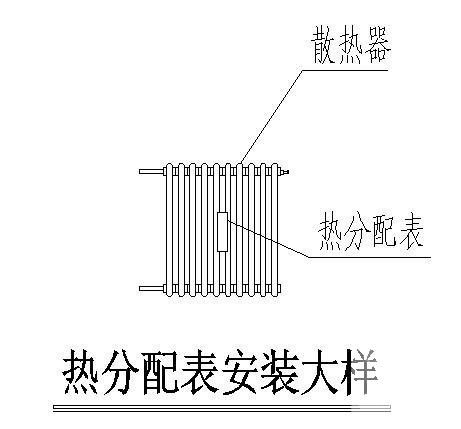

采暖系统设计：1.采暖热源：该项目采暖热源来自小区热力站，热水供回水设计温度为95-70℃。2、采暖系统：采暖户内系统为上供下回单管顺流同程式系统，每组散热器加装三通调节阀，该工程采暖系统设分户计量，热计量装置设在单元入口管道沟内，室内各散热器安装蒸发式或电子式热分配表，热分配表选则由甲方综合考虑,单元入口热计量装置参照 陕02N1～2(20页),该项目散热器均采用M-132型，工作压力为0.8MPa....图纸7张。
