2层工业厂房建筑消防水系统CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：48张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 大样节点：水箱
附件详情
- 消防系统 资料目录
- 消防系统设计说明
- 消防系统图例与缩写
- 消防泵流程图
- 室外消火栓及消防回路 平面布置图
- 厂区自动撒水系统升位图
- 室内消火栓系统升位图
- 一层消火栓系统平面布置图
- 一层夹层消火栓系统平面布置图
- 二层消火栓系统平面布置图
- 屋顶层消火栓系统平面布置图
- 一层自动撒水系统平面布置图
- 一层夹层自动撒水系统平面布置图
- 二层自动撒水系统平面布置图
- 室内消火栓系统图
- 自动撒水系统图
- 废品房室内消防系统布置图
- 废品房室内消防系统系统图
- ……
附件详情
本次消防设计包括一期塑胶射模厂，冲压模厂，背光模组厂，餐厅,动力中心，警卫室,废品房,室外的消防设计。
设计范围：消防给水系统、喷淋系统、雨水系统等；
，共计48张图纸；

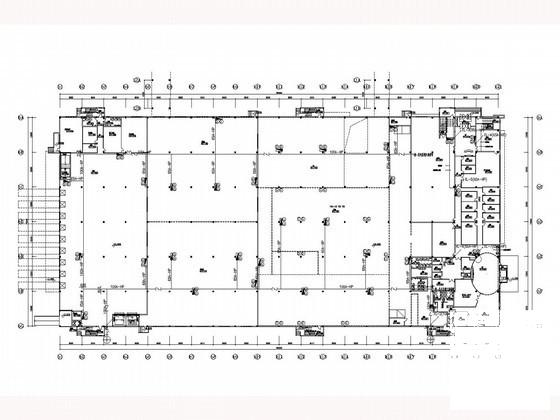

一层消火栓系统平面布置图

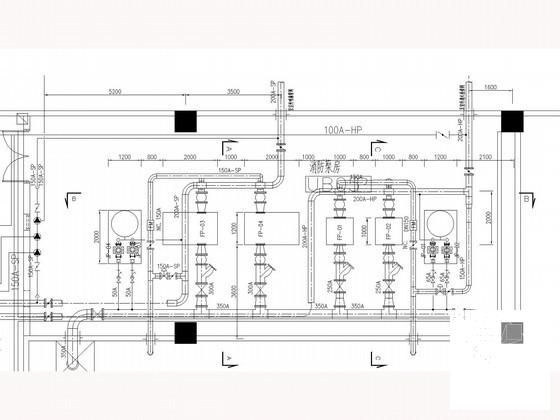

泵房详图

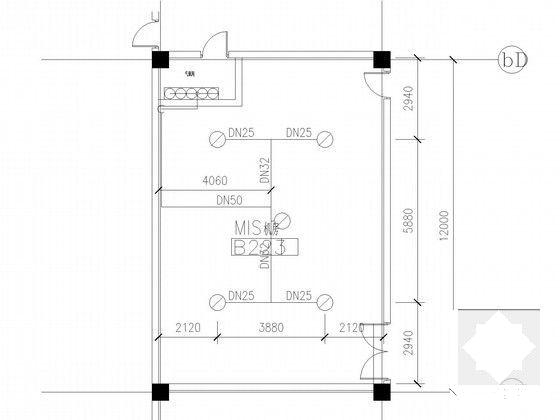

电脑房地板下方喷头布置

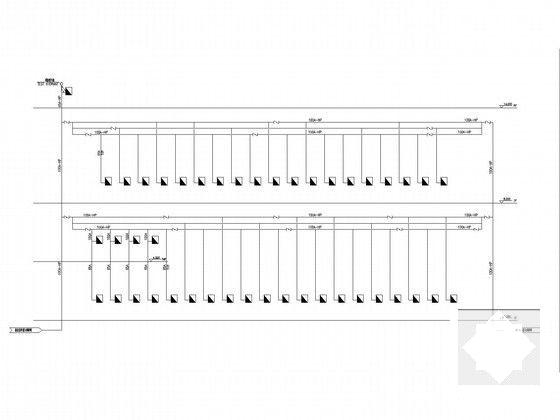

室内消火栓系统升位图
消火栓系统原理图

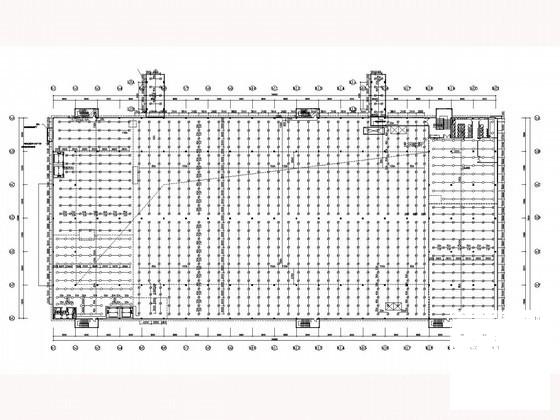

厂区自动撒水系统升位图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-30
- 评论次数：0
- 浏览次数：0
- 文件大小：4.31 MB
- 收藏次数：0
-
文件名称：
附件-995860999895085587888.rar
