4层工业厂房空调通风设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑设计面积:34611.8平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20-50张张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 节点大样:管道支吊架
  • 项目所在地:广东

附件详情

  • 资料目录
  • 空调工程施工图设计施工总说明
  • 空调主设备参数明细表

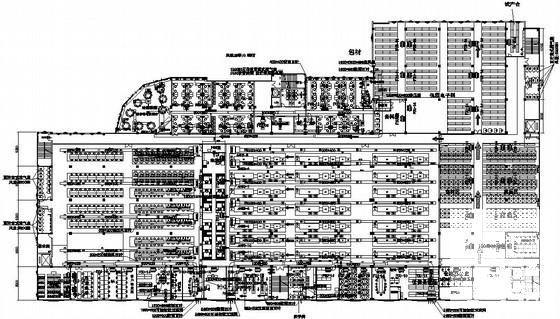

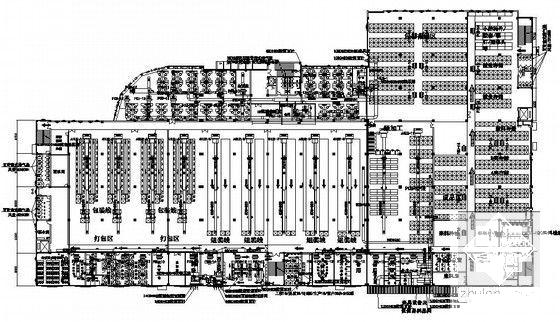

  • 空调风管平面图
  • 空调水管平面图
  • 空调电控平面图
  • 天面水塔及水管平面图
  • 空调主机房平面图
  • 空调水系统原理图
  • 主机房电控系统图
  • 空调末端电控系统图
  • 风水管施工大样图

附件详情

该项目属丙类厂房,建筑面积34611.8平方米,建筑高度为19.75m

;地下1层,地上4层;地下层为设备房,地上层为车间等用房。
设计内容:一~四层集中空调系统设计;制冷主机房系统设计。
主机房系统:一~四层车间采用一个集中央空调,总空调总面积29100m2,本

次设计空调面积约16800m2,预留空调面积约12300m2,该资料末端负荷约

为2771KW(788.2RT),预留空调末端冷负荷约为2000KW(569RT),装机容

量需4156.5KW;选用2台1385.5KW的水冷螺杆式冷水机组设于地下室制冷机房

内,并预留一台主机位置。
空调风管系统 :采用空调风柜加新风的空调系统。
冷冻水系统:冷冻水由设于地下室冷冻机房内的冷水机组供给,供回水温度

为7°C/12°C。
排风系统: 设备房、公共卫生间、空调用房设计了机械排风系统。


,图纸共22张。

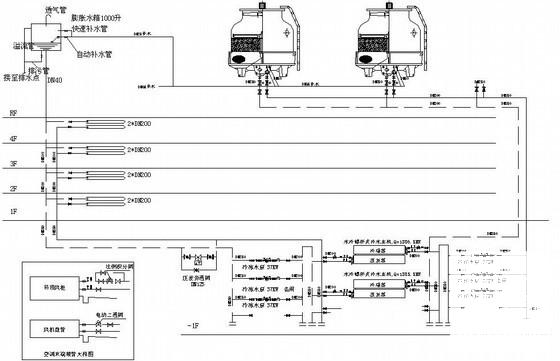

空调水系统原理图

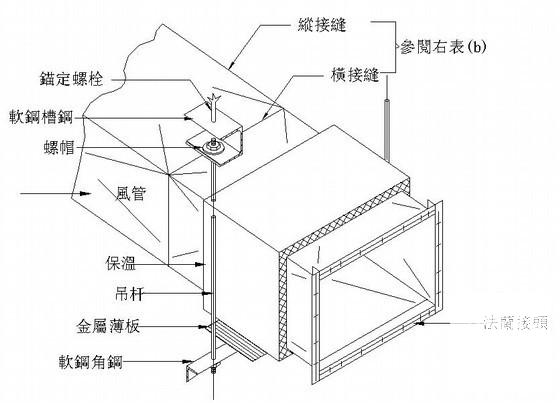

顶棚悬挂之风管支承详图

图5

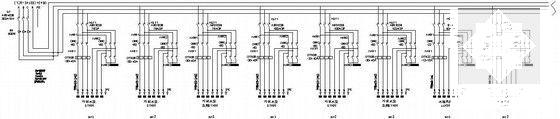

主机房电控系统图

暗装大样

制冷机房平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 4层工业厂房空调通风设计CAD施工图纸 - 1
    第 1 张图
  • 4层工业厂房空调通风设计CAD施工图纸 - 2
    第 2 张图
  • 4层工业厂房空调通风设计CAD施工图纸 - 3
    第 3 张图
  • 4层工业厂房空调通风设计CAD施工图纸 - 4
    第 4 张图
  • 4层工业厂房空调通风设计CAD施工图纸 - 5
    第 5 张图
  • 4层工业厂房空调通风设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
