2层工业厂房空调通风设计CAD施工图纸(焓湿图)
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源,其它
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统
- 水系统：单式泵,双管制,异程式
- 项目所在地：江苏
附件详情
- 设计与施工说明
- 主要设备规格表
- 冷热源系统流程图
- 空调水管系统流程图
- 空调通风 平面布置图
- 空调水管平面布置图
- 自控系统流程图
- 防排烟系统流程图
- 防排烟风管平面布置图
- 制程热排气风管平面布置图
- 机房大样图
附件详情
稿件为江苏苏州某印刷包装公司新建厂房空调通风设计施工图纸；厂房地上两层，车间、办公区采用集中式空调系统，宿舍区采用分体式空调系统。冷源采用水冷离心式冷水机组，冷冻机房设在一层冰水机房内，冷却塔采用直交流式冷却塔，选用一台冷却塔设在屋顶。开式膨胀水箱设于屋面……
，图纸共22张。

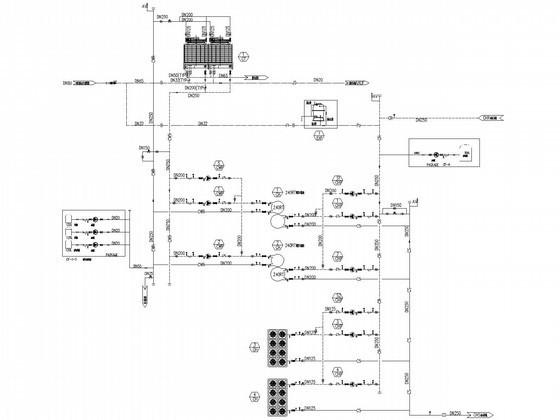

冷热源系统流程图

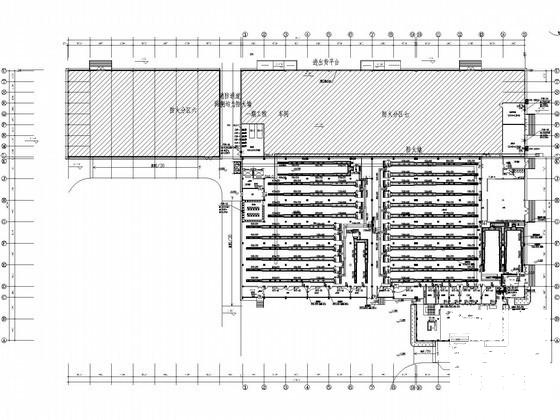

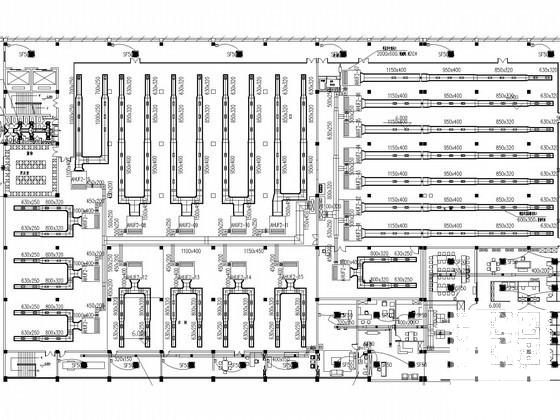

空调通风平面布置大样

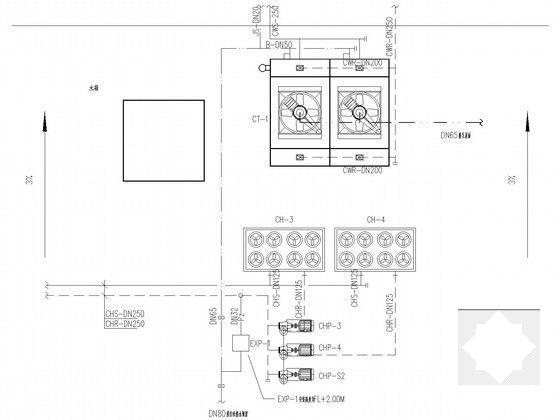

机房大样图

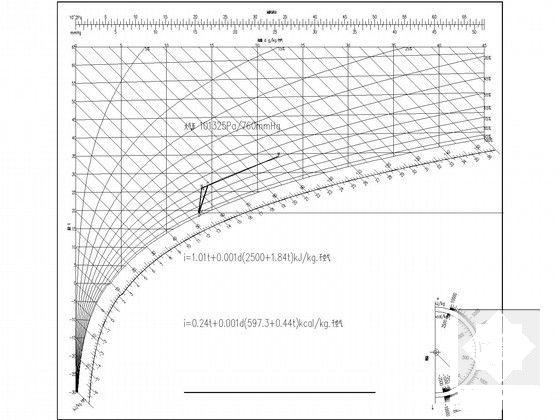

空气处理焓湿图
舒适性空调箱监控系统图
空调水系统图
二层空调水管平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-30
- 评论次数：0
- 浏览次数：0
- 文件大小：2.98 MB
