水产冻品配送中心暖通空调CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑设计面积:71100平方米
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,机房,其它
  • 空调系统:全空气系统
  • 水系统:单式泵,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:辽宁

附件详情

  • 设计施工说明
  • 资料目录、图例
  • 主要设备表
  • 制冷系统原理图
  • 制冷机房大样图
  • 换热站系统原理图
  • 换热站大样图
  • 空调水系统图

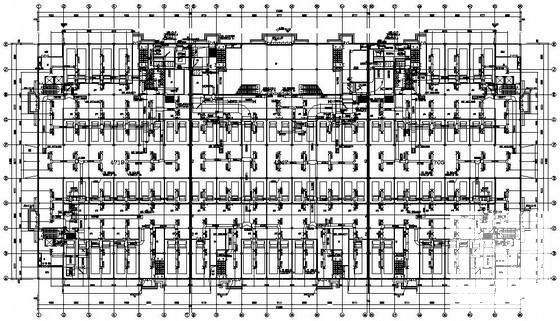

  • 空调通风平面图
  • 空调水管道平面图
  • 机房大样图

附件详情

本项目为沈阳水产冻品配送中心暖通空调工程。水产冻品配送中心部分主要为地下车库、店铺等功能及设备用房,地下一层,地上四层,建筑面积约为71100(挑空部分按单层计算)平方米,建筑高度为22.2米。
该项目设计包括以下内容:空调采暖系统、空调制冷水系统、热力站系统、暖通空调风系统、防排烟系统、暖通空调系统自控与环保节能与卫生防疫。
该项目店铺采用全空气系统。冷冻水由地下一层制冷机房提供冷源,热源由地下一层换热站供给。空调采用两管制水系统。冷冻水及采暖均采用定压补水装置定压补水。空调水系统采用一次泵两管制系统。空调系统采用异程式两管制的设置方式:即从制冷机房分、集水器至各层水管井,接至各末端设备。空调机组夏季供冷,冬季供热。空调系统采用异程式两管制的设置方式:即从制冷机房分、集水器至各层水管井,接至各末端设备....
设计年代:近代,图纸37张。

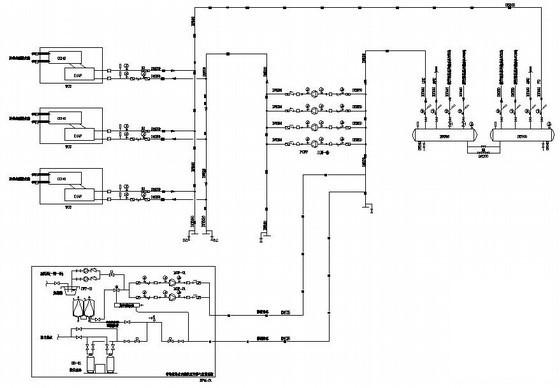

制冷系统原理图

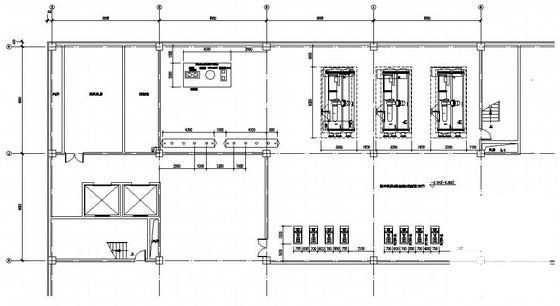

制冷机房大样图

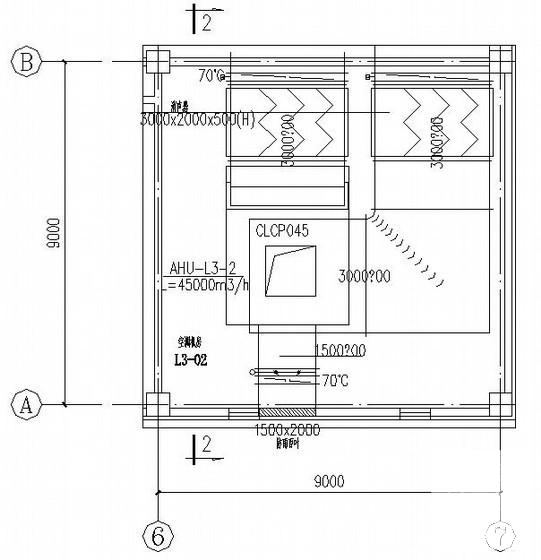

机房大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 水产冻品配送中心暖通空调CAD施工图纸 - 1
    第 1 张图
  • 水产冻品配送中心暖通空调CAD施工图纸 - 2
    第 2 张图
  • 水产冻品配送中心暖通空调CAD施工图纸 - 3
    第 3 张图
  • 水产冻品配送中心暖通空调CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
