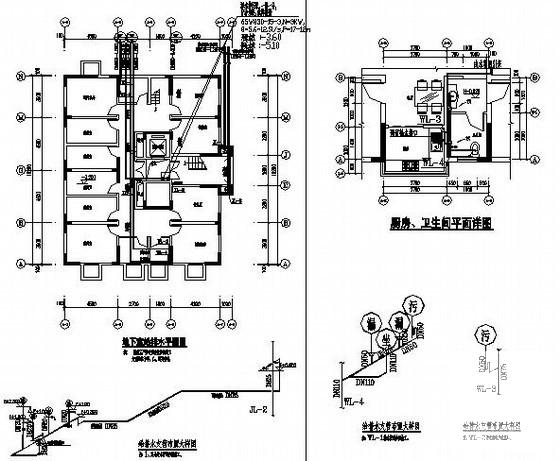

18层住宅楼小区给排水CAD施工图纸(框架剪力墙结构)

附件详情

河南某小区住宅，2、3号楼给排水图纸，本建筑地下一层，地上十八层，框架剪力墙结构。地下一层为杂物间（杂物间禁止储存甲乙丙类易燃易爆物品），其余为普通住宅，屋面为上人屋面，属二类居住建筑。建筑高度为54.850（54.850）米,建筑总面积5198.78（5200.51）平方米。本小区周围有完善的市政给排水管网。小区内设集中给水泵房（另行设计）。

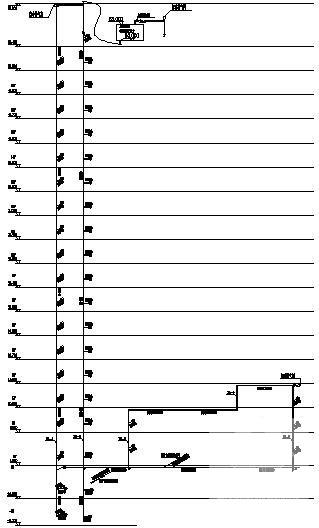

该项目设计内容包括室内生活给水系统、排水系统、室内消火栓给水系统、建筑灭火器的配置等设计。
