4368平米14米跨小圆拱温室施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢结构
  • 钢结构:桁架
  • 基础形式 :条形基础
  • 结构最大跨度:14m
  • 风压:0.35kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

山西某小圆拱温室图纸
该资料为:山西某小圆拱温室图纸
该项目为小圆顶温室工程,面积为4368平方米。
温室南北总长度为78米,开间6米,共13个;东西总宽56米,跨度14米,共4跨;总面积为4368。
温室排水槽高度为6米,顶高6.616米,四周墙高0.50米,室内道路标高 +0.10米。
该项目基础温室周围采用条形基础,上浇筑钢筋混凝土240高圈梁,内预留埋件,温室中间采用点式基础,埋件间距同上部骨架。
温室顶部采用固莱尔公司双层中空阳光板覆盖
基本雪载:0.35KN/平方米
基本风载:0.40KN/平方米
设计阶段:初步设计
该资料包含:

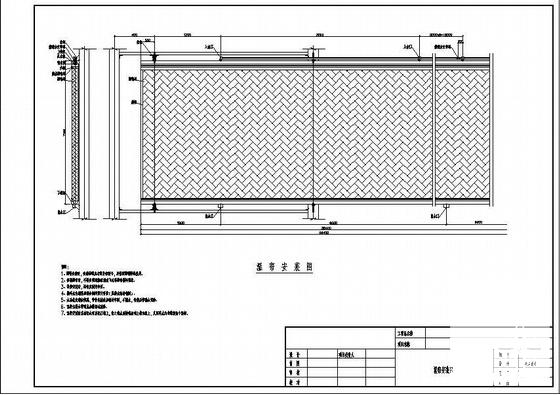

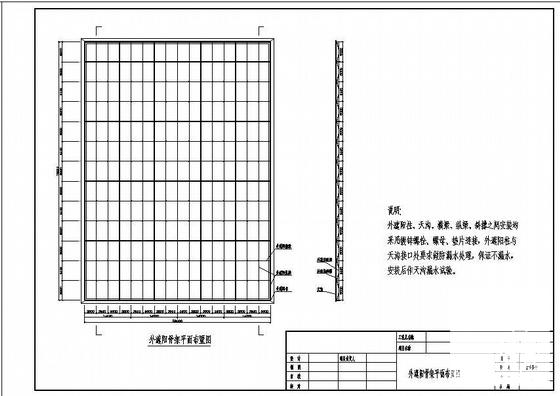

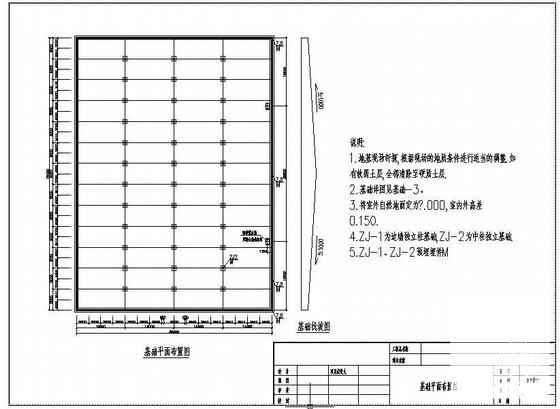

建筑设计总说明、温室剖面图、温室南北立面图、温室东西立面图、基础平面布置图、基础平面图、埋件布置图、基础详图、蓄水池结构图、结构设计总说明、立柱布置图、桁架布置图、天沟布置图、顶部拱架及檩条布置图、外遮阳骨架 平面布置图 、南北立面横杆布置图、东西立面横杆布置图、设备设计总说明、风机湿帘布置图、湿帘安装图、外遮阳布置图共21张图纸。
