24米跨带女儿墙门式厂房结构CAD施工图纸(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：24m
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：14张
附件详情
结构设计说明
、基础
平面布置图
、基础详图、屋面结构布置图、屋面檩条布置图、墙面檩条布置图、
节点图
、抗风柱详图、构件详图、支撑布置图、GJ图共10张图纸，另含4张建筑图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

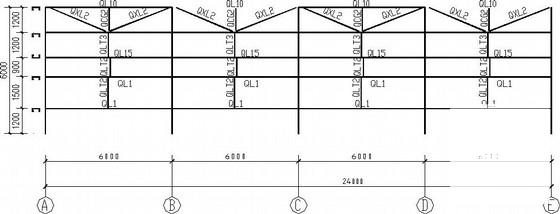

第 1 张图 -

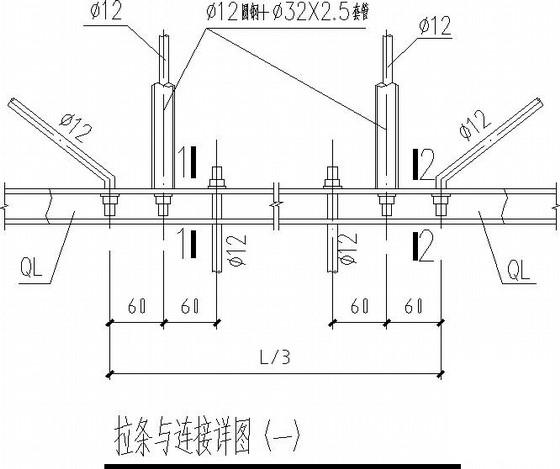

第 2 张图 -

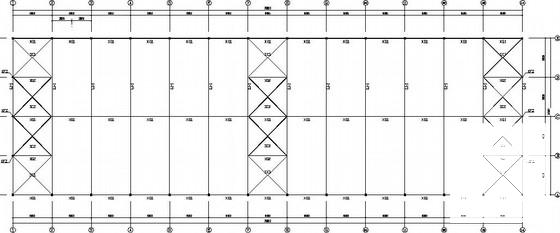

第 3 张图 -

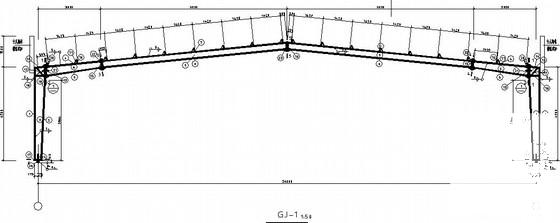

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.55 MB
- 收藏次数：0
-
文件名称：
附件-995878559688707577876.zip
