带女儿墙36米门式刚架厂房结构CAD施工图纸（独立基础）(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 参考图纸：9张
附件详情
基础
平面布置图
、基础
结构设计说明
、基础详图、地脚螺栓布置图、屋面支撑布置图、屋面檩条拉条布置图、山墙檩条拉条布置图、边墙檩条拉条布置图、墙面支撑布置图、GJ剖面图、雨蓬结构布置图、导轨连接件布置图、边柱女儿墙详图共9张图纸。

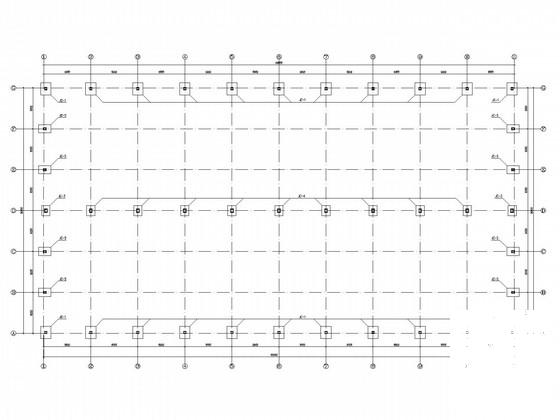

基础平面布置图
山墙檩条拉条布置图

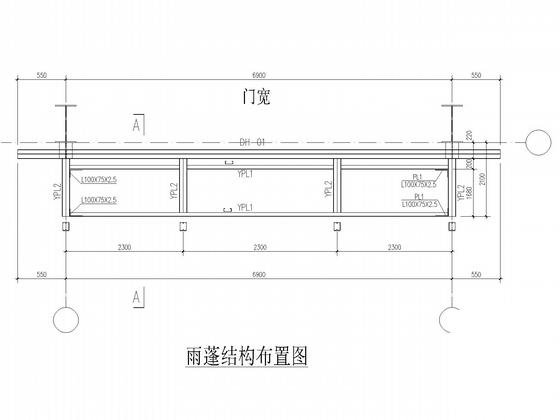

雨蓬结构布置图

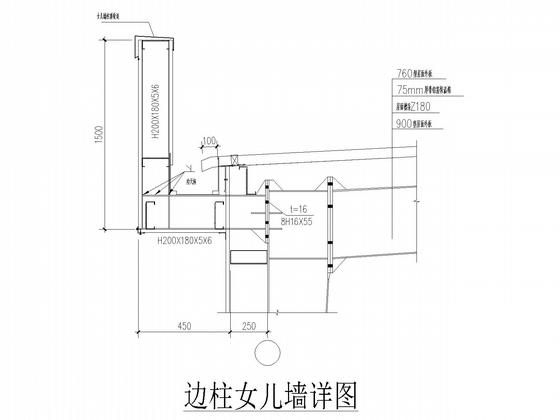

边柱女儿墙
屋面支撑布置图
