48米跨门刚结构发电机组总装车间钢结构CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:49张
  • 设计年代:近代

附件详情

该项目是年产1.56万台永磁发电机组总装车间项目,采用门式刚架结构,该资料柱距6米,跨度向总长48米,承重结构为门式刚架,第2跨有一台10.0t中级工作制吊车,第1跨有一台10.0t中级工作制吊车。设防烈度为6度。

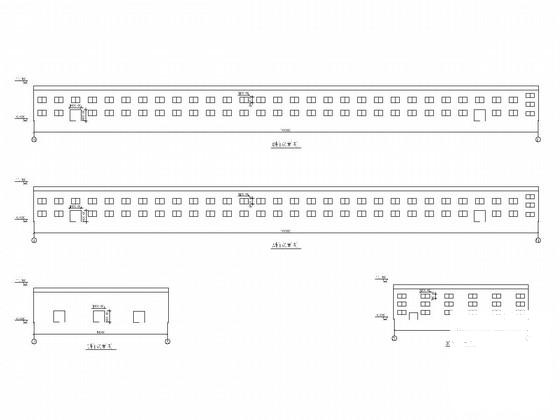

该资料包含:设计总说明,建筑立面图,基础施工图,基础平面图,刚架立面图,抗风柱施工图,刚架梁施工图,吊车梁 节点图 ,结构 平面布置图 ,锚栓图,檩条图,柱间支撑施工图等共计49张图。
分享投稿时间:近几年1月。

基础平面布置图

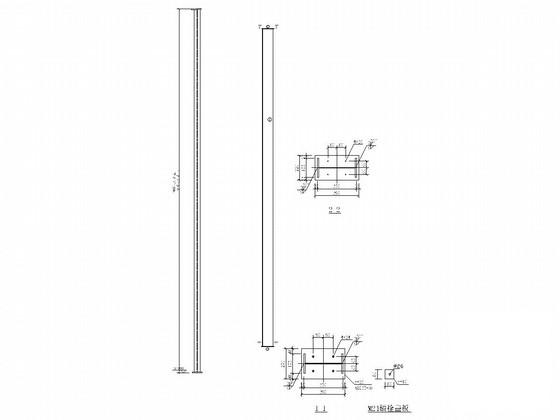

抗风柱施工图

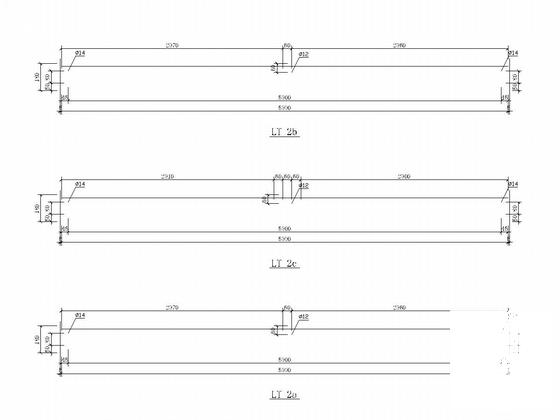

檩条详图

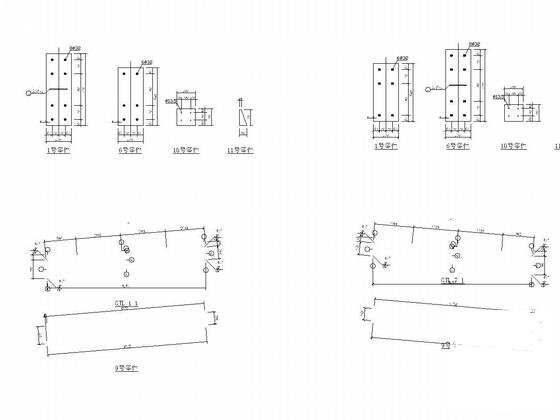

钢架图

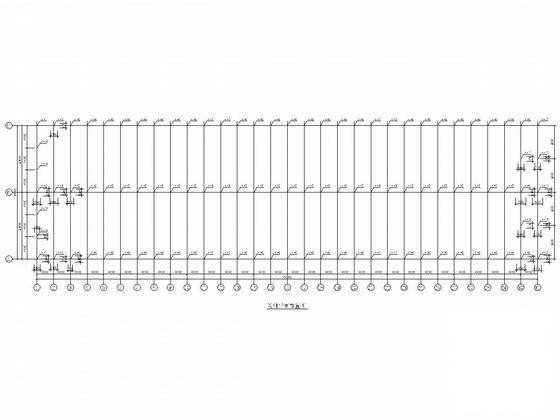

结构平面布置图

屋面檩条施工图

柱间支撑布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 48米跨门刚结构发电机组总装车间钢结构CAD施工图纸 - 1
    第 1 张图
  • 48米跨门刚结构发电机组总装车间钢结构CAD施工图纸 - 2
    第 2 张图
  • 48米跨门刚结构发电机组总装车间钢结构CAD施工图纸 - 3
    第 3 张图
  • 48米跨门刚结构发电机组总装车间钢结构CAD施工图纸 - 4
    第 4 张图
  • 48米跨门刚结构发电机组总装车间钢结构CAD施工图纸 - 5
    第 5 张图
  • 48米跨门刚结构发电机组总装车间钢结构CAD施工图纸 - 6
    第 6 张图
  • 48米跨门刚结构发电机组总装车间钢结构CAD施工图纸 - 7
    第 7 张图
  • 48米跨门刚结构发电机组总装车间钢结构CAD施工图纸 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
