11652平米8层医院采暖通风施工图纸
- 设计阶段：施工图设计
- 设计内容：散热器采暖, 通风排烟
- CAD版本：CAD2000
- 参考图纸：23张
- 建筑设计面积：11652.62平方米
- 建筑地上层数：8层
- 建筑地下层数：1层
- 采暖方式：散热器系统
附件详情
该项目为陕西省某医院，建筑面积11652.62m，地上8层，地下一层，建筑高度30.0m。该资料包括医院采暖、通风设计。八层的手术区的净化空调设计由专业公司设计，该资料预留空调机房。该项目供回水由锅炉房提供；采暖供回水温度为95/70°C；新风机组及净化空调机组供回水温度为60/50°C；采暖系统定压及补水由锅炉房解决；本建筑散热器均采用柱翼内腔无砂型散热器散热器SCWSTZYG3-6-6；
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

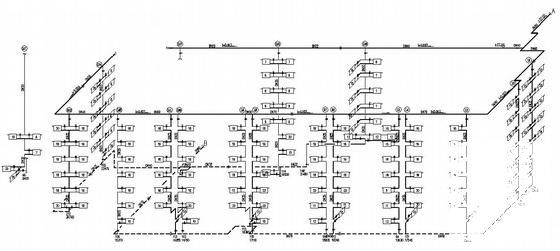

医院采暖通风 - 1 -

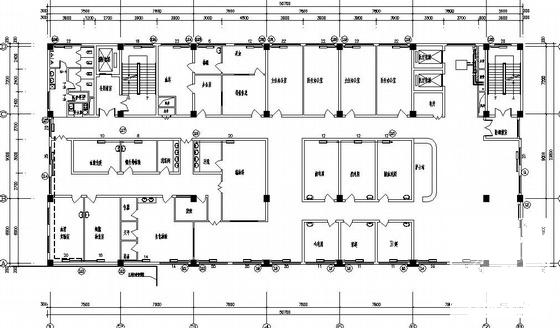

医院采暖通风 - 2 -

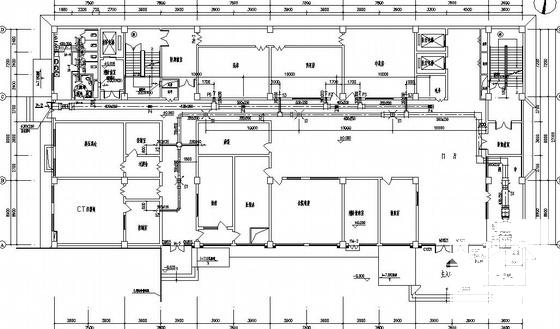

医院采暖通风 - 3 -

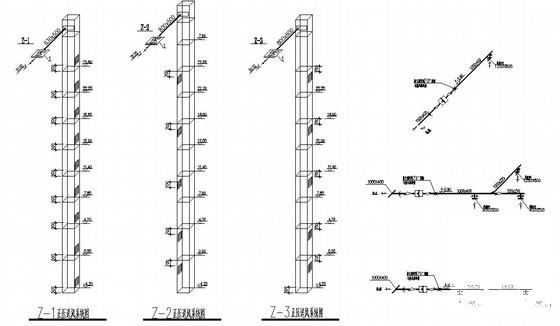

医院采暖通风 - 4
