钢筋混凝土风道结构施工大样图
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构
- 特种结构：其他结构
- 基础形式 ：其它基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：5张
附件详情
设计说明、风道平面图、剖面图、安全护栏安装大样图、风机基础平面图、风筒支座大样图、风机基础配筋大样图、风道底板、顶板配筋图、风道侧壁配筋图、风道基础平面图共5张图纸。

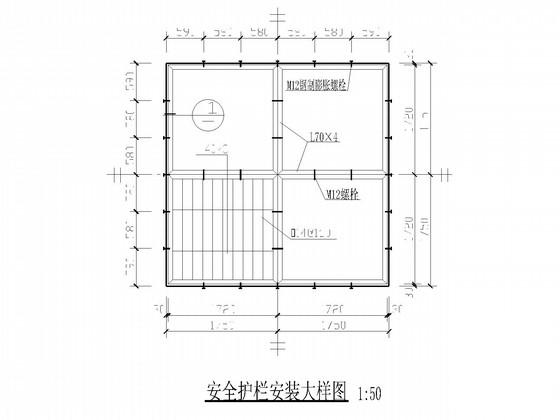

安全护栏安装大样图

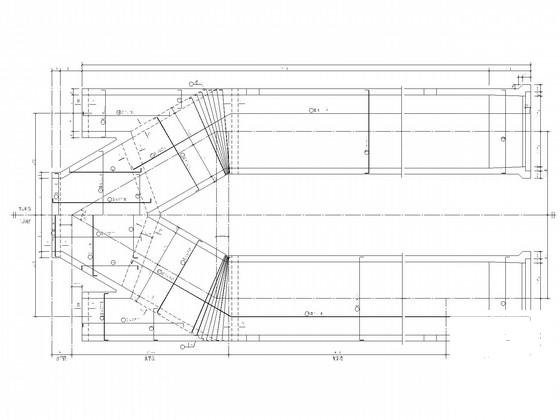

风道底板、顶板配筋图

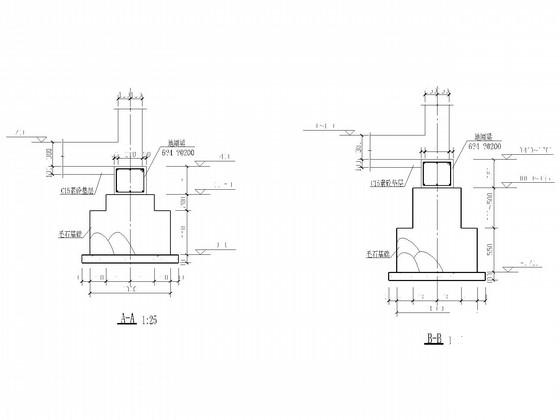

基础详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

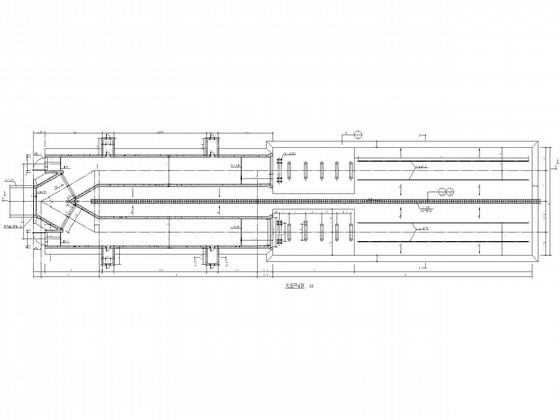

混凝土结构大样图 - 1 -
混凝土结构大样图 - 2 -
混凝土结构大样图 - 3 -
混凝土结构大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.44 MB
- 收藏次数：0
-
文件名称：
附件-995878995700787707697.zip
