15米跨单层门式刚架汽车库钢结构建筑结构设计施工大样图
- 建筑类别：交通建筑
- 厂房建筑高度类型：单层厂房
- 地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：15m
- 抗震设防烈度：8度抗震
- 风压：0.35kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
某汽车库钢结构建筑结构设计图
该资料为：某汽车库钢结构建筑结构设计图
该资料包含：
建筑平面图、立面图、剖面图、钢
结构设计说明
、基础
平面布置图
、钢架图、屋面结构布置图及大样图、节点大样图、墙架布置及
节点图
、墙架墙梁及拉条加工图、屋面檩条及拉条加工图共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

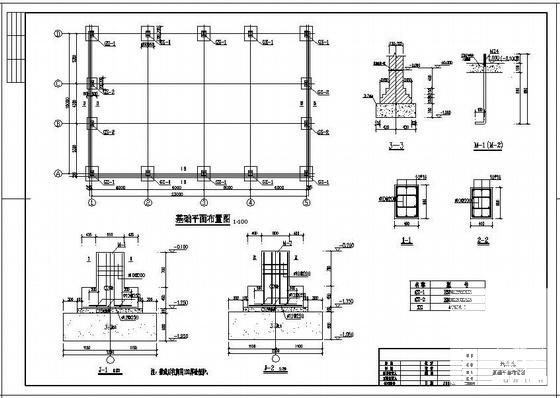

单层钢结构门式刚架 - 1 -

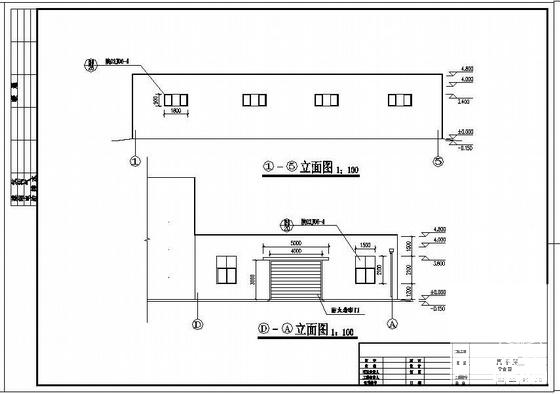

单层钢结构门式刚架 - 2 -

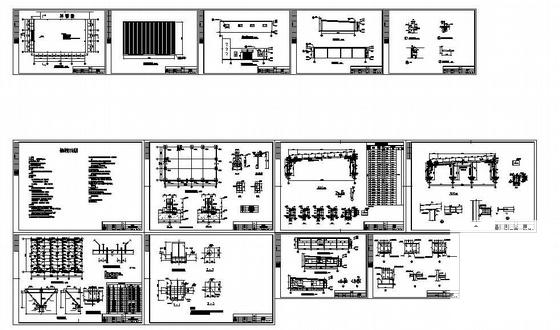

单层钢结构门式刚架 - 3 -

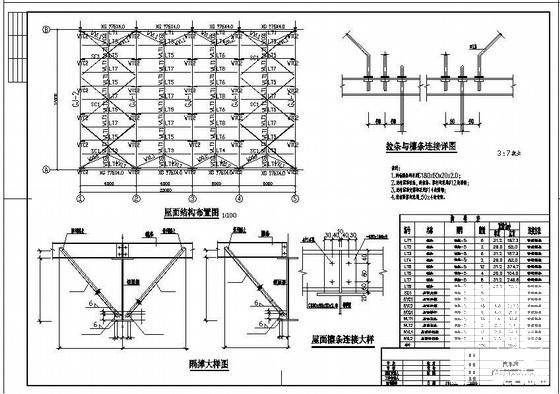

单层钢结构门式刚架 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-22
- 评论次数：0
- 浏览次数：0
- 文件大小：0.69 MB
- 收藏次数：0
-
文件名称：
附件-995878760096955867978.rar
