8-13米钢筋混凝土板桥全套CAD施工图纸（24张）

资料简介
赚取积分

附件详情

工程数量汇总表
桥位平面图
总体布置图

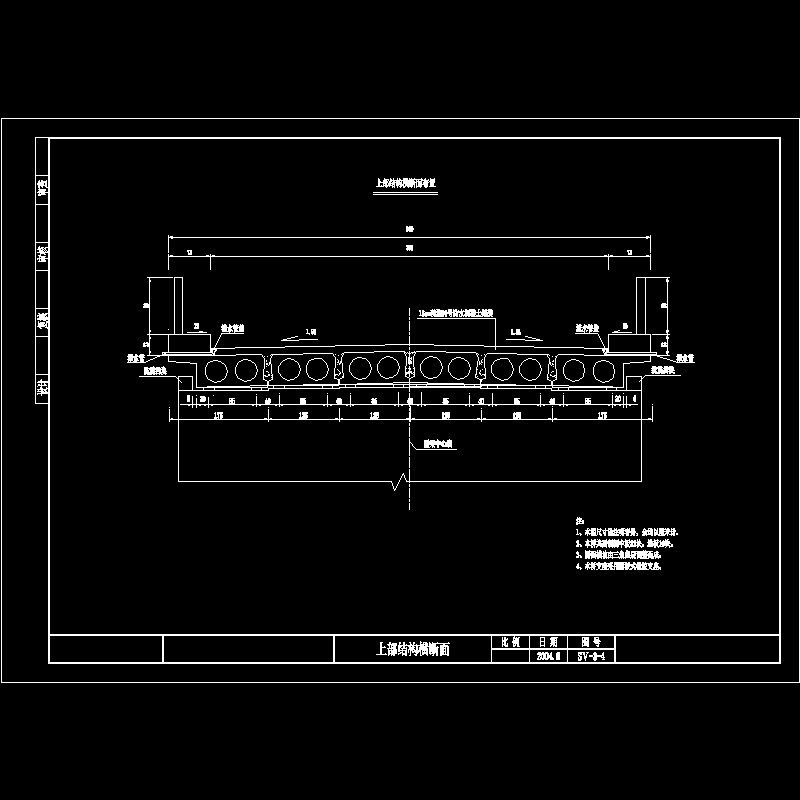

空心板上部结构横断面
空心板一般构造图
空心板中板钢筋构造
空心板边板钢筋构造
支座调平楔块构造
桥面连续构造
桥面铺装构造
防震锚栓构造
栏杆、人行道一般构造

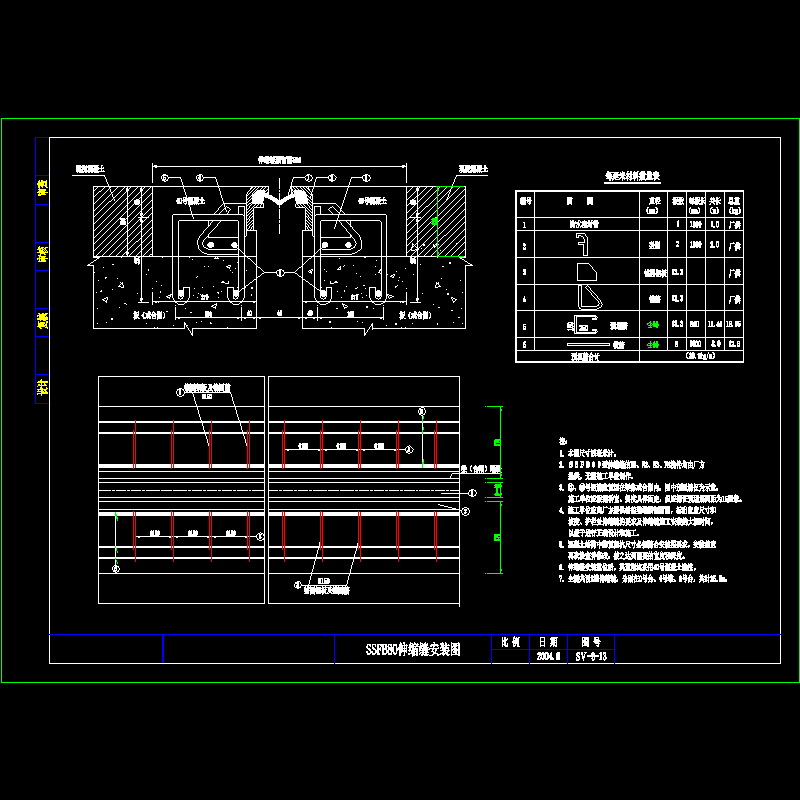

SSFB-80伸缩缝构造

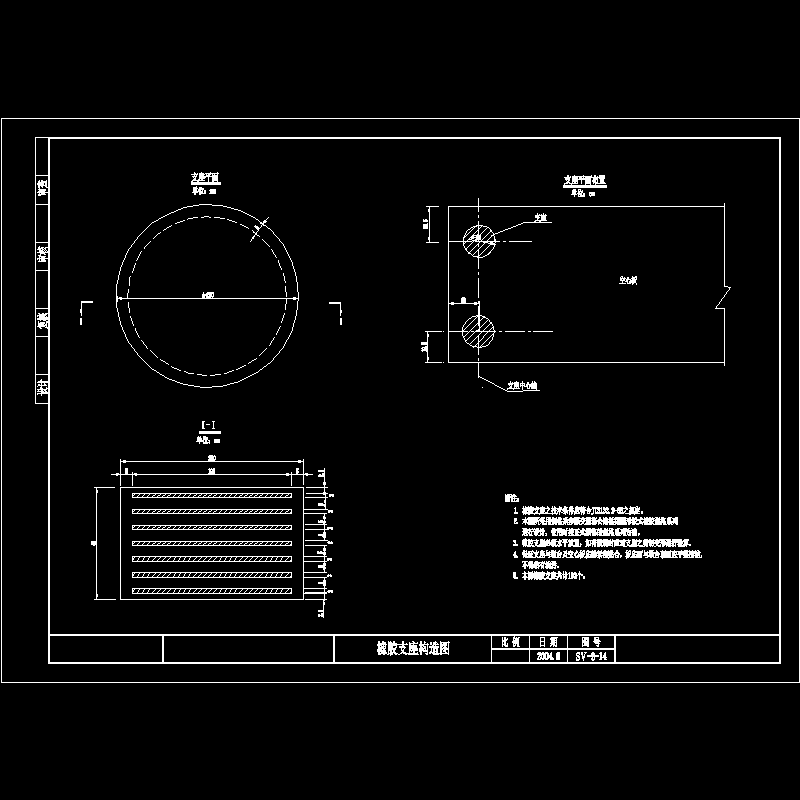

橡胶支座构造
铸铁泄水管构造
桥墩一般构造

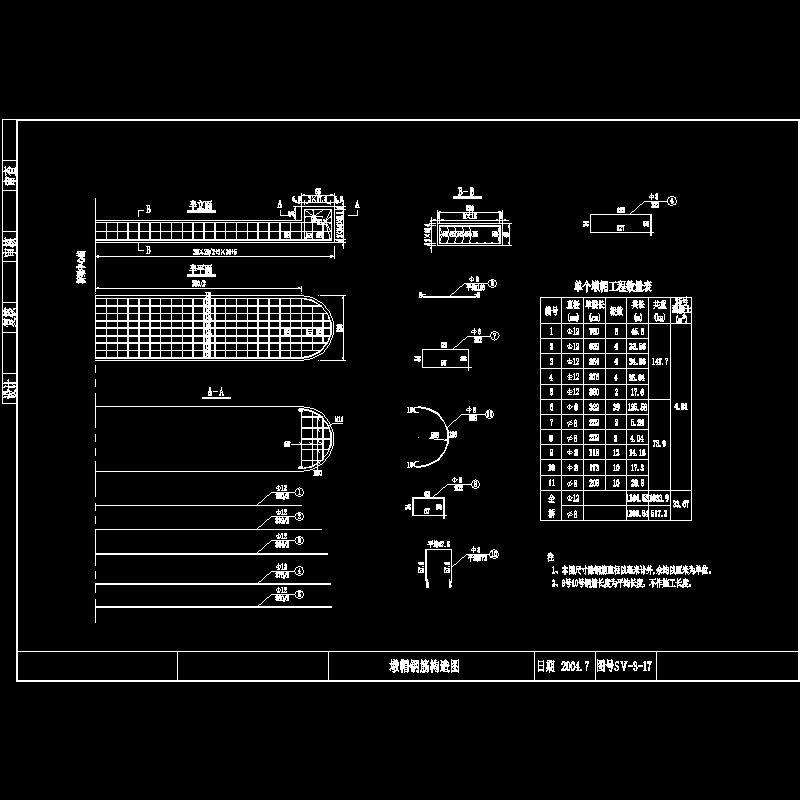

桥墩墩帽钢筋构造
桥墩支座及垫石布置
桥台一般构造
桥台台帽钢筋构造
桥台支座及垫石布置
锥坡一般构造图

附件详情

技术标准：
1、设计荷载：汽车—20，挂车—100；
2、桥面宽度：净7m 2X0.75m；
3、地震烈度：Ⅶ度；
4、设计洪水频率：1/50；
......
设计要点：
上部结构为13米混凝土空心板。
下部构造桥台为Ｕ型桥台、重力式桥墩、扩大基础。
桥面横坡由三角垫层调整。
本桥为四孔一联，共设SSFB-80毛勒缝三道。
本桥采用桥面连续。
......
设计于2004年，共包含CAD设计图24张。
