4-13米钢筋混凝土板桥全桥CAD施工图纸(23张).dwg

技术标准:    1、设计荷载:汽车—20,挂车—100;    2、桥面宽度:净7m 2X0.75m;    3、地震烈度:Ⅶ度;    4、设计洪水频率:1/50;   ......   设计要点:    上部结构为13米混凝土空心板,下部构造桥台为U型桥台、重力式桥墩、扩大基础,桥面横坡由三角垫层调整。本桥为四孔一联,共设SSFB-80毛勒缝两道。本桥采用桥面连续。  共包含CAD设计图23张。

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

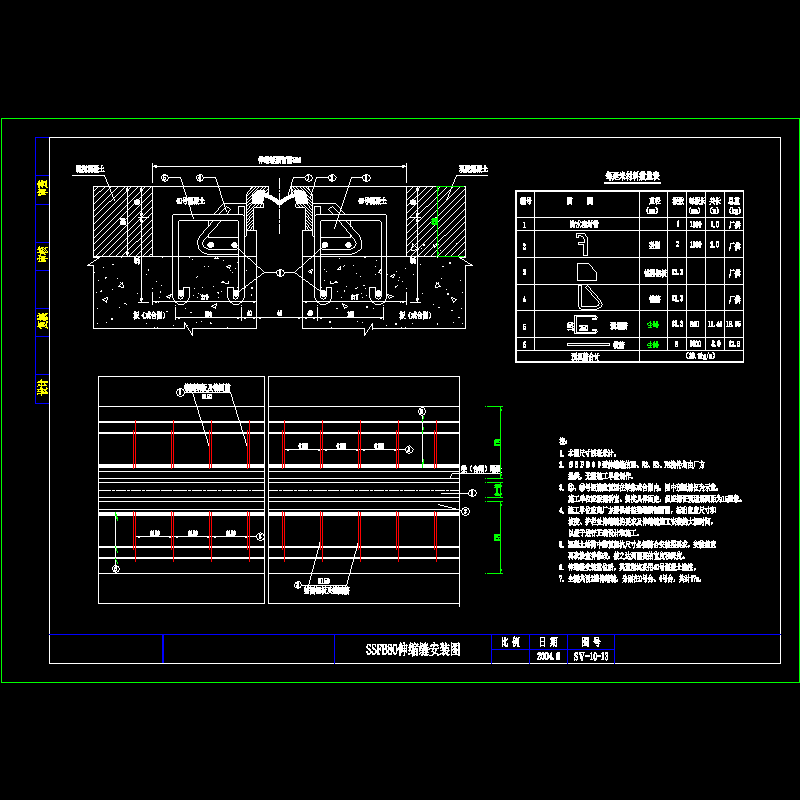

  • ssfb80伸缩缝.dwg
    ssfb80伸缩缝.dwg

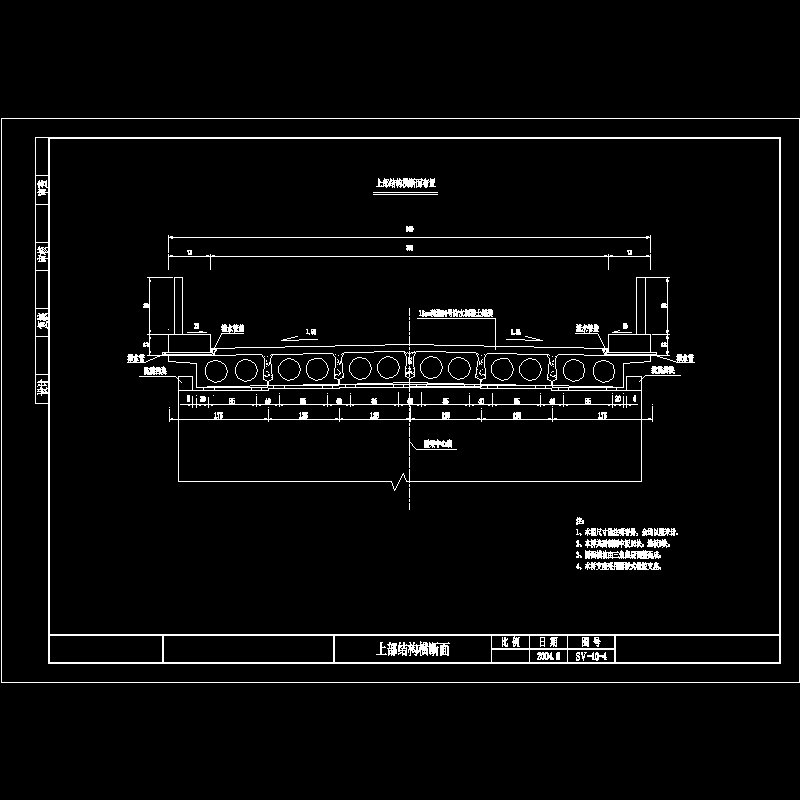

  • 上部标准横断面.dwg
    上部标准横断面.dwg

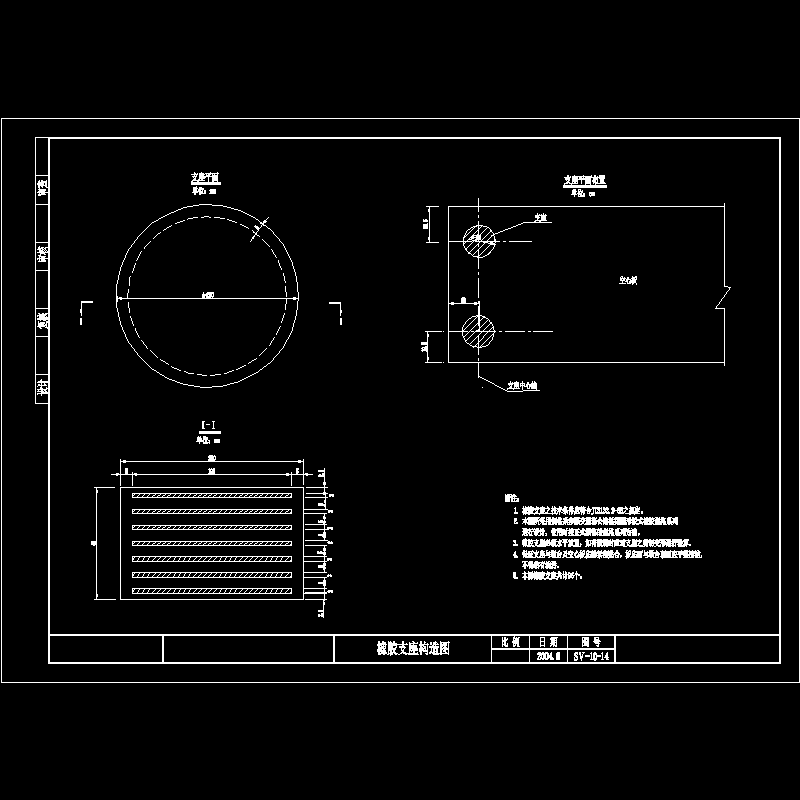

  • 圆橡胶支座构造(4.9cm).dwg
    圆橡胶支座构造(4.9cm).dwg

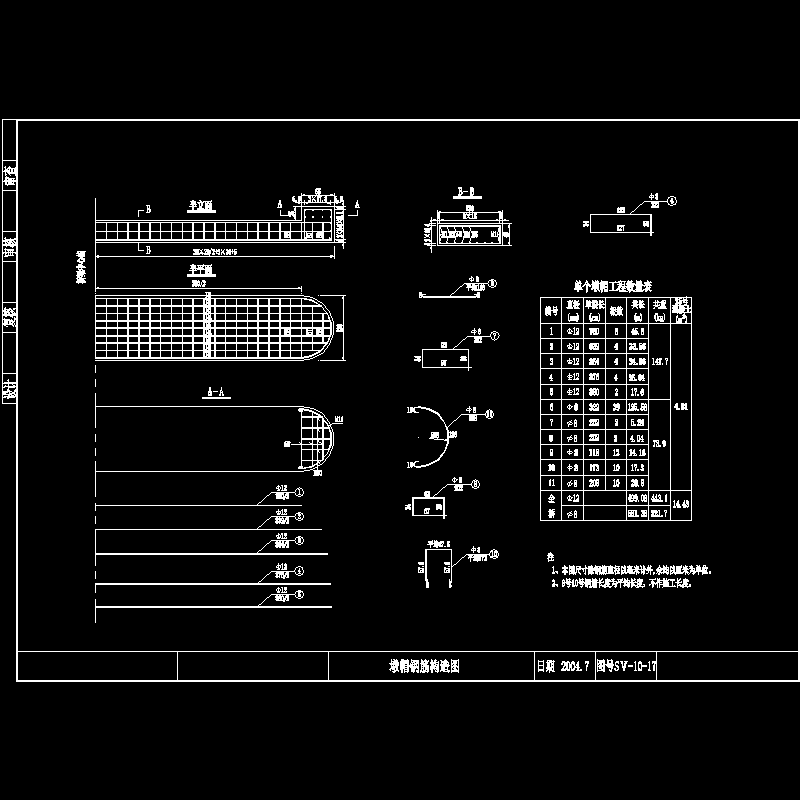

  • 墩帽布筋.dwg
    墩帽布筋.dwg

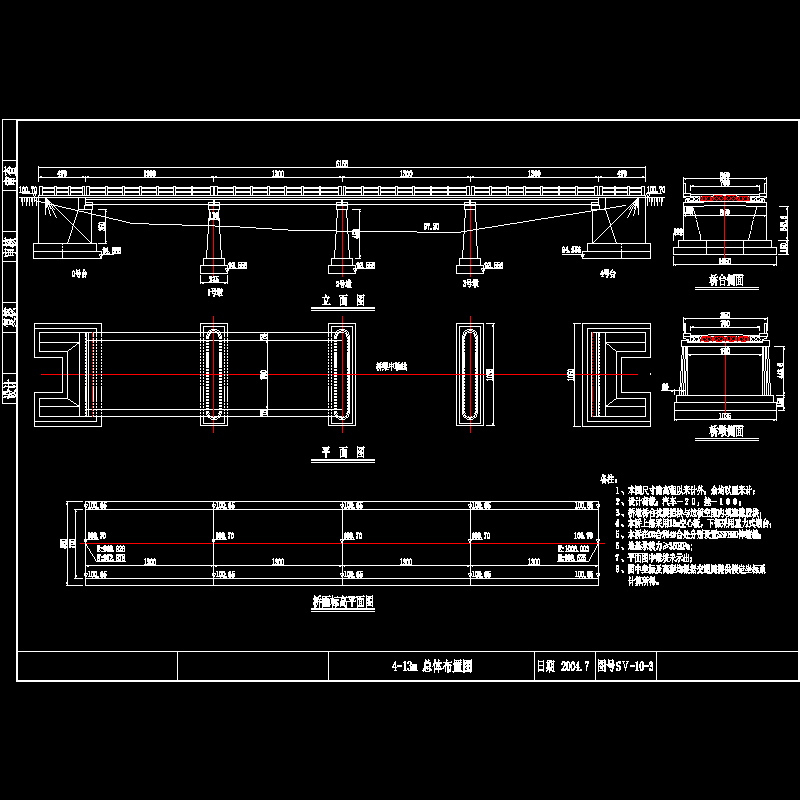

  • 总体.dwg
    总体.dwg
  • 支座调平锲块.dwg
    支座调平锲块.dwg
  • 桥台.dwg
    桥台.dwg
  • 桥台垫石13m.dwg
    桥台垫石13m.dwg
  • 桥墩垫石13m.dwg
    桥墩垫石13m.dwg
以上是部分截图,请下载附件后查看完整高清内容
