7x13m钢筋混凝土板桥全桥CAD施工图纸(19张)

附件详情

技术标准:
1. 荷载等级:汽车-超20级,挂车-120。
2. 图中阴影部分为老桥。新建桥梁中线与老桥中线重合,老桥利用,在原址两侧各修建一座7-13米钢筋混凝土板桥,桥宽均为6.5m,新建桥梁外侧设置防撞护栏,老桥中心线设置双黄实线。
3. 本桥桥台采用U型桥台扩大基础、桥墩采用柱式墩钻孔灌注桩基础。
......
设计于2004年,共包含CAD设计图19张。

伸缩缝

墩柱构造图

钢筋混凝土空心板钢筋构造图

锚栓、支座构造图

桥墩构造

钢筋混凝土空心板一般构造图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • ssfb80伸缩缝.dwg
    ssfb80伸缩缝.dwg

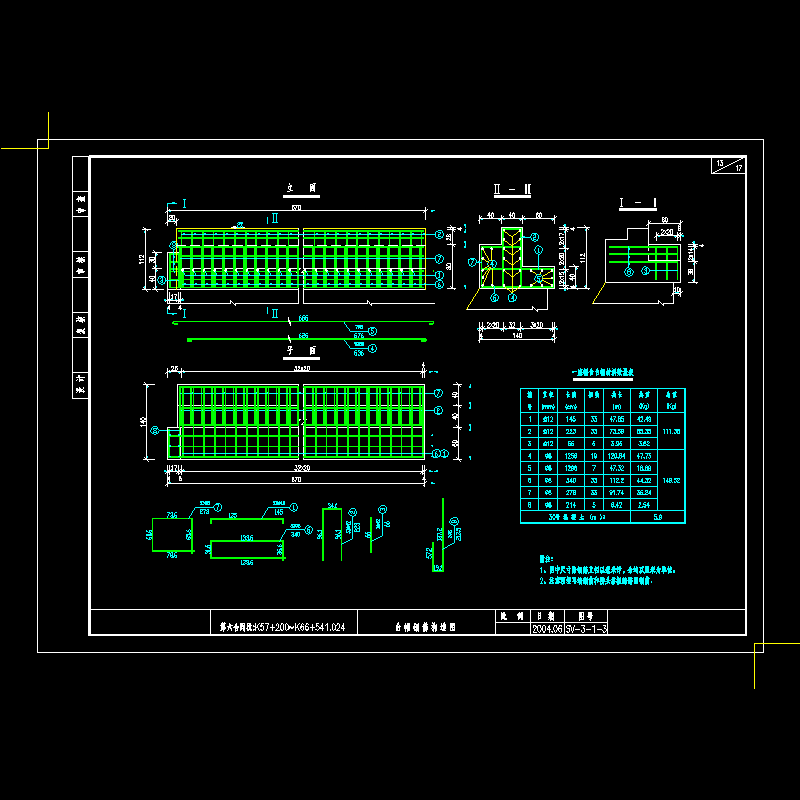

  • 台帽钢筋图.dwg
    台帽钢筋图.dwg

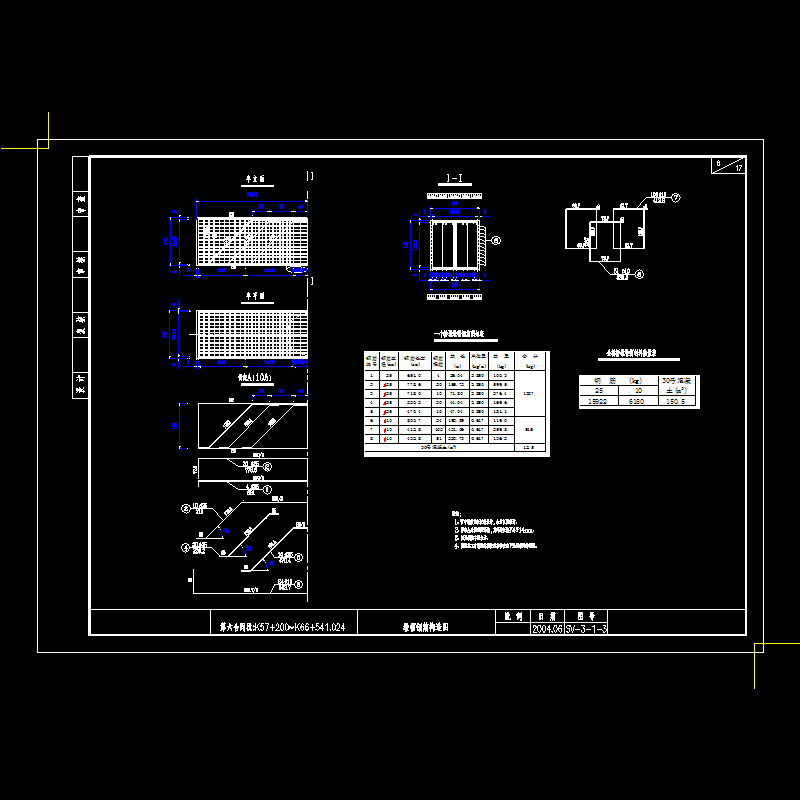

  • 墩帽钢筋.dwg
    墩帽钢筋.dwg

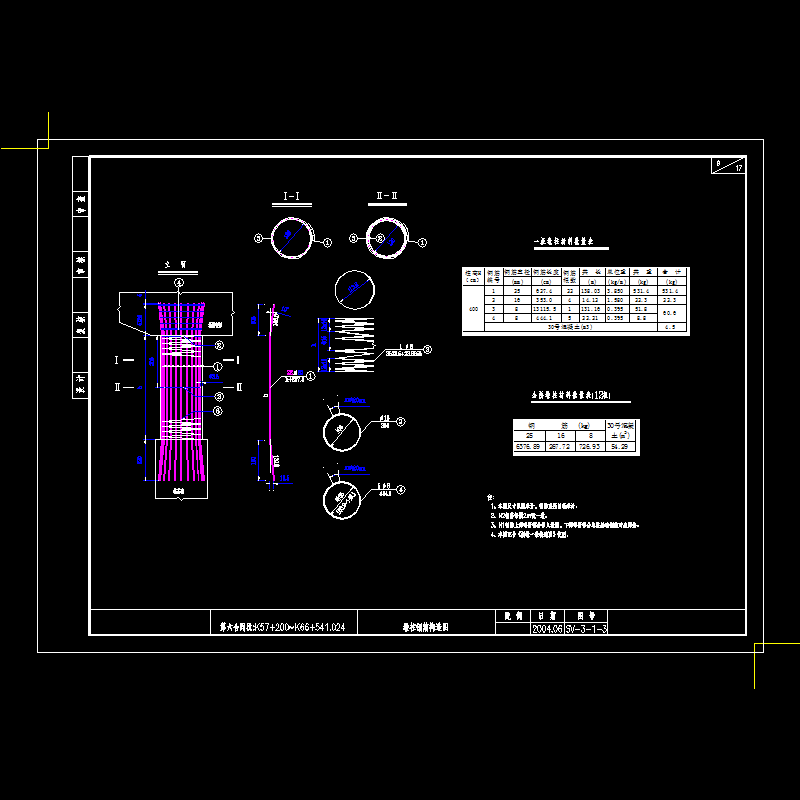

  • 墩柱钢筋.dwg
    墩柱钢筋.dwg

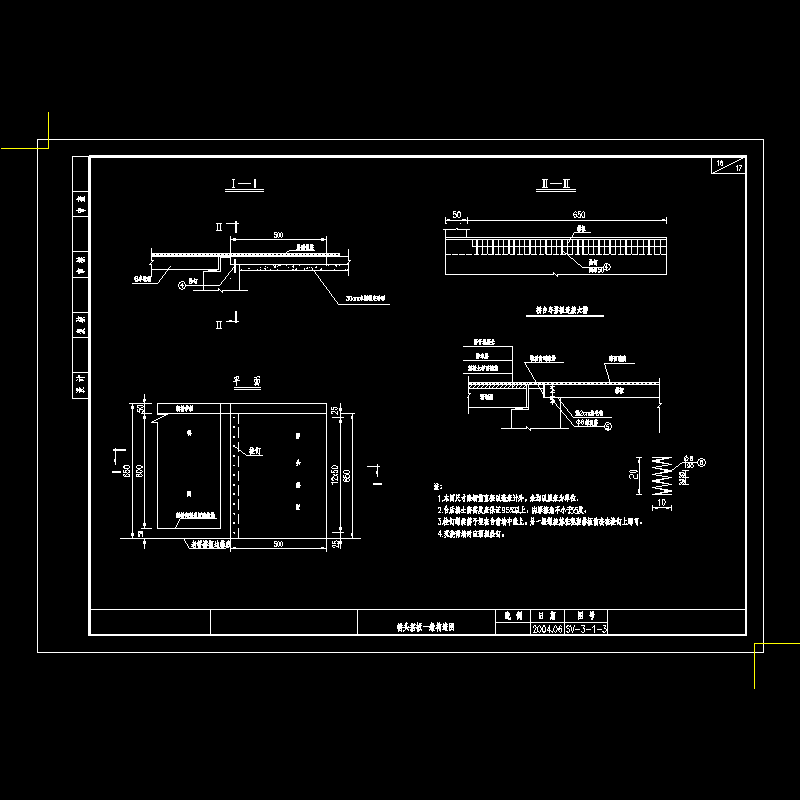

  • 搭板构造图.dwg
    搭板构造图.dwg
  • 搭板钢筋.dwg
    搭板钢筋.dwg
  • 桥位平面图.dwg
    桥位平面图.dwg
  • 桥台一般构造图.dwg
    桥台一般构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
