地标建筑20米深基坑排桩加钢支撑支护招标CAD大样图（附方案汇报PPT已中标）

附件详情

该项目基坑开挖深度20.1米，工程场地水文地质条件复杂。基坑四周采用SMW工法桩支护，深层采用悬臂排桩及钢支撑的形式。设置850@600三轴水泥土搅拌桩止水帷幕。
【基坑支护】
1、坑四周均采用850@600的三轴水泥土搅拌内插工字型钢作为基坑浅层土体的围护结构。
2、A区深层基坑拟采用两级卸土放坡，结合1000@1200的钻孔灌注桩排桩悬臂支挡的围护结构。
3、B区采用坑内被动区预留护壁土临时支挡钻孔灌注围护桩、再利用中心已施工完地下室结构结合型钢支撑的围护结构。
……

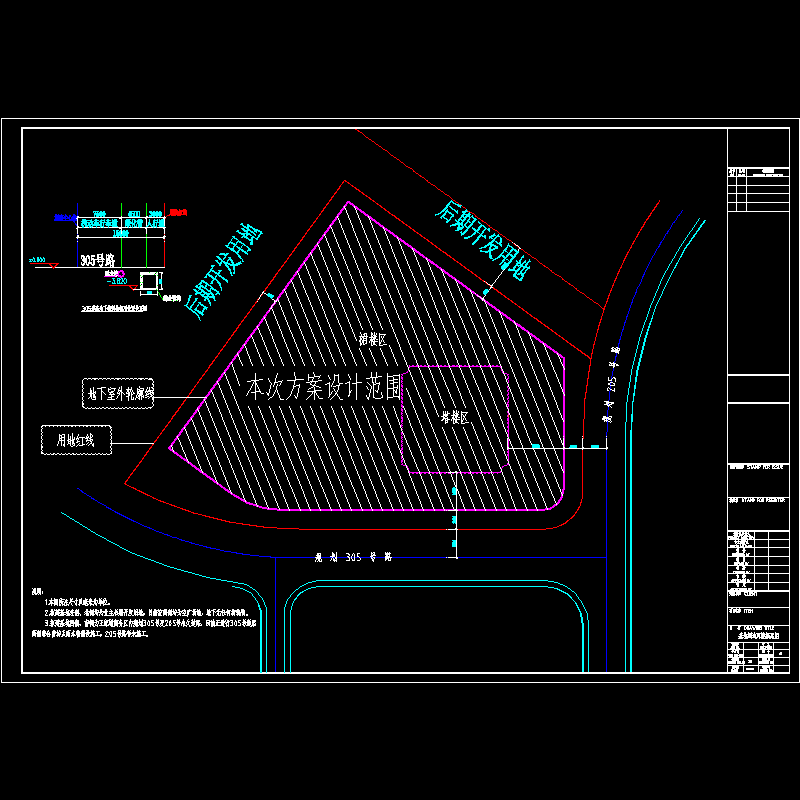

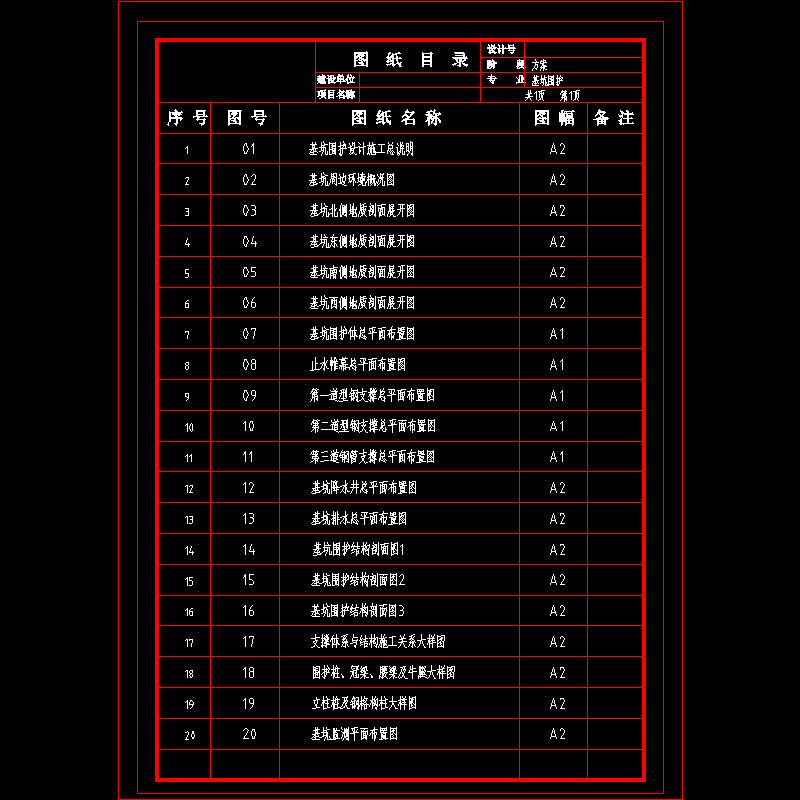

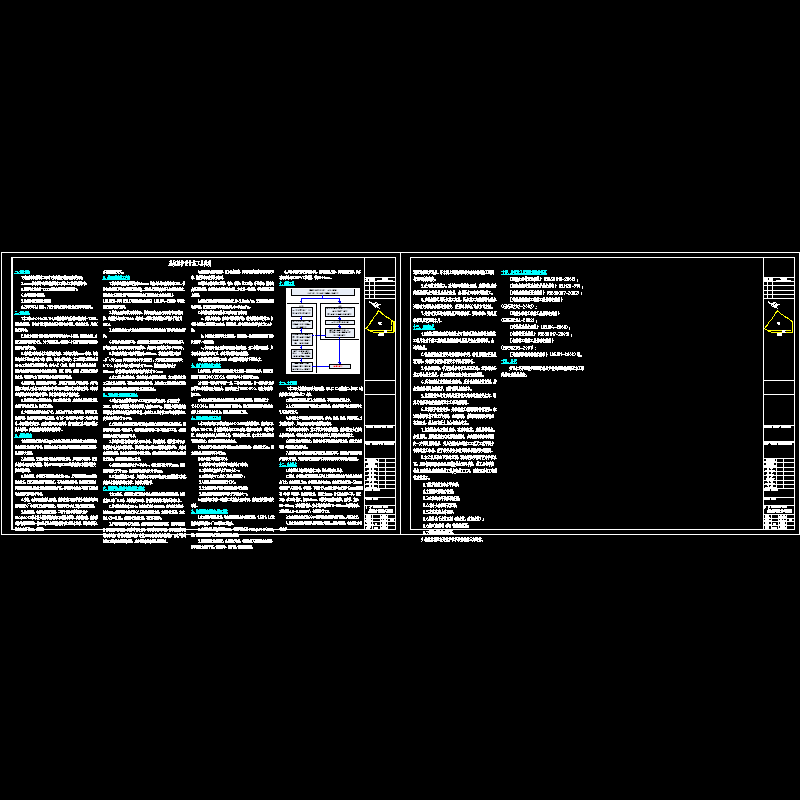

含：设计说明，基坑周边环境概况图，基坑地质剖面展开图，基坑围护体总平面布置图，止水帷幕总平面布置图，第一道、第二道型钢支撑总平面布置图，第三道钢管支撑总 平面布置图 ， 基坑降水 井总平面布置图，基坑围护结构剖面图，支撑体系与结构施工关系大样图，围护桩、冠梁、腰梁及牛腿大样图，立柱桩及钢格构柱大样图，基坑监测平面布置图
21页，编制于2009年。
