96米高层住宅建筑给排水CAD施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:32层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:四区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,卫生间,集水坑
  • 项目地址:天津

附件详情

  • 资料目录
  • 设计施工说明及图例
  • 给水、中水原理图
  • 消防、排水原理图
  • 地下室喷淋平面图
  • 地下室给排水平面图
  • 首层给排水平面图
  • 二层给排水平面图
  • 三-十八层给排水平面图
  • 十九层给排水平面图
  • 二十-三十二层给排水平面图
  • 机房层给排水平面图
  • 机房层给排水平面图及水箱系统图
  • 给水、中水、消火栓系统图及管井详图
  • 排水系统图
  • 给排水系统图
  • ……

附件详情

项目概要:该项目位于天津,是一住宅建筑给排水项目,建筑层数为地上32层,地下一层,建筑高度为96米;本小区生活给水供水方式及分区:竖向共分五个供水分区,各区均采用下行上给式的供水方式供水;市政区:地下一层~四层,由市政压力供水;加压Ⅰ区:五层~十三层,加压Ⅱ区:十四层~二十二层,加压Ⅲ区:二十三层~三十二层,分别由各区管网叠压设备供水;
设计范围:该资料包括单体建筑室内给水、中水、污废水、雨水、消火栓、自动喷水灭火系统的管道设计及建筑灭火器配置。
编制于2012年,共计22张图纸;

机房层给排水平面图

水箱系统图

管井详图

地下室排水系统图

原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 01设计施工说明及图例_t3.dwg
    01设计施工说明及图例_t3.dwg
  • 02图_t3.dwg
    02图_t3.dwg
  • 03图签0424.dwg
    03图签0424.dwg

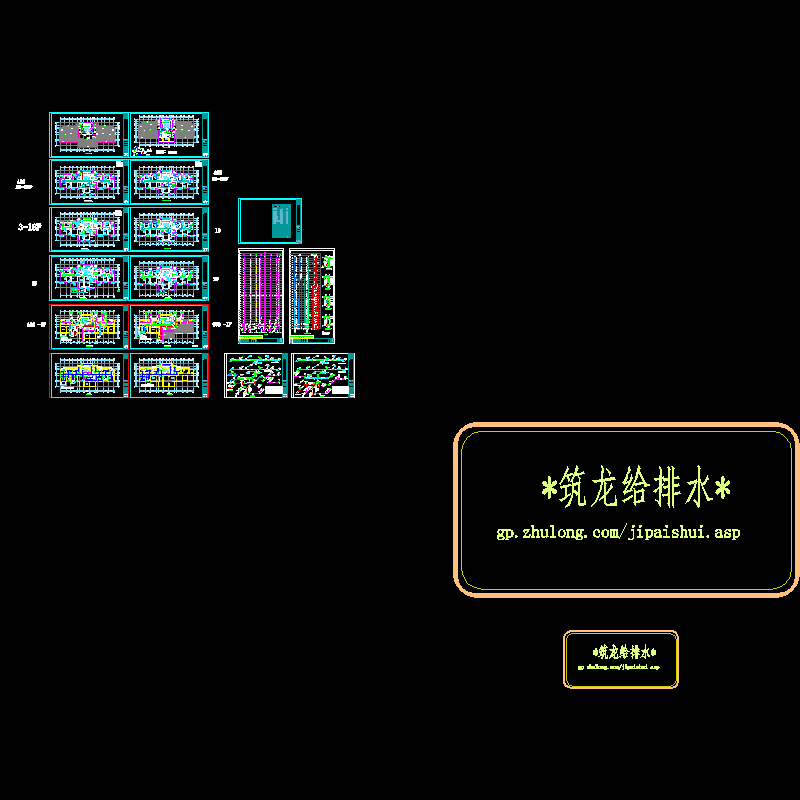

  • 45#46#水_t3.dwg
