13300平米7层门诊住院综合楼空调通风及防排烟系统设计施工图纸
- 设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：13300平方米
- 地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：28张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源
- 冷热源：电动压缩式冷水机组,空气调节器
- 空调系统：空气-水系统,制冷剂系统
- 水系统：单式泵,变流量,双管制
- 送风方式：散流器送风
- 项目所在地：湖北
附件详情
一、项目概要：
该项目位于湖北省，是一个多层娱乐建筑，地上7层，总建筑面积约13300平米，建筑高度30.3米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调水系统平面图，空调通风平面图，医用气体平面图，屋面空调平面图，空调水系统原理图，防排烟系统原理图，气体系统原理图，空调水系统及负压吸引系统平面图等...
二、空调系统：
1.冷热源：采用风冷螺杆式热泵机组...
2.风系统：采用风机盘管加新风系统，双制式分体空调...
3.水系统：采用两管制一次泵变流量系统...

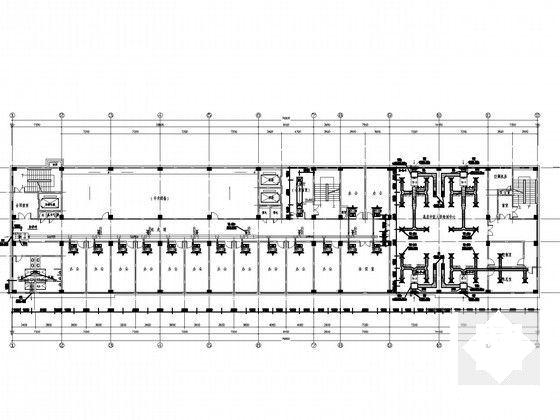

二层空调通风平面图

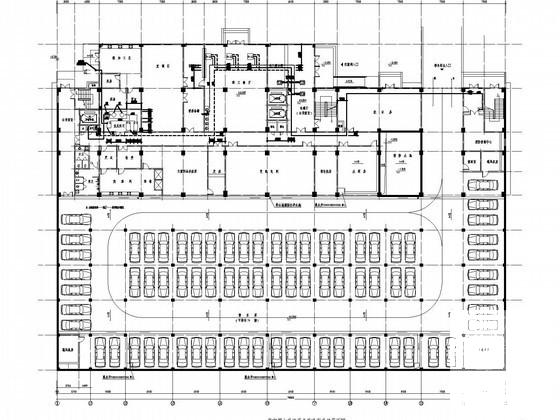

一层空调水系统平面图
七层空调通风平面图
七层空调通风平面图

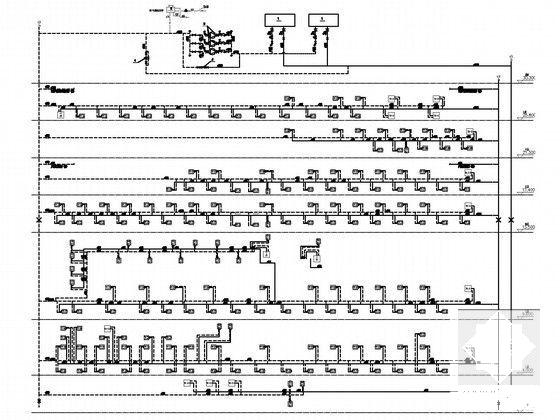

空调水系统原理图
空调水系统原理图
二层空调水系统平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
门诊综合楼设计 - 1 -
门诊综合楼设计 - 2 -
门诊综合楼设计 - 3 -
门诊综合楼设计 - 4 -
门诊综合楼设计 - 5 -
门诊综合楼设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
