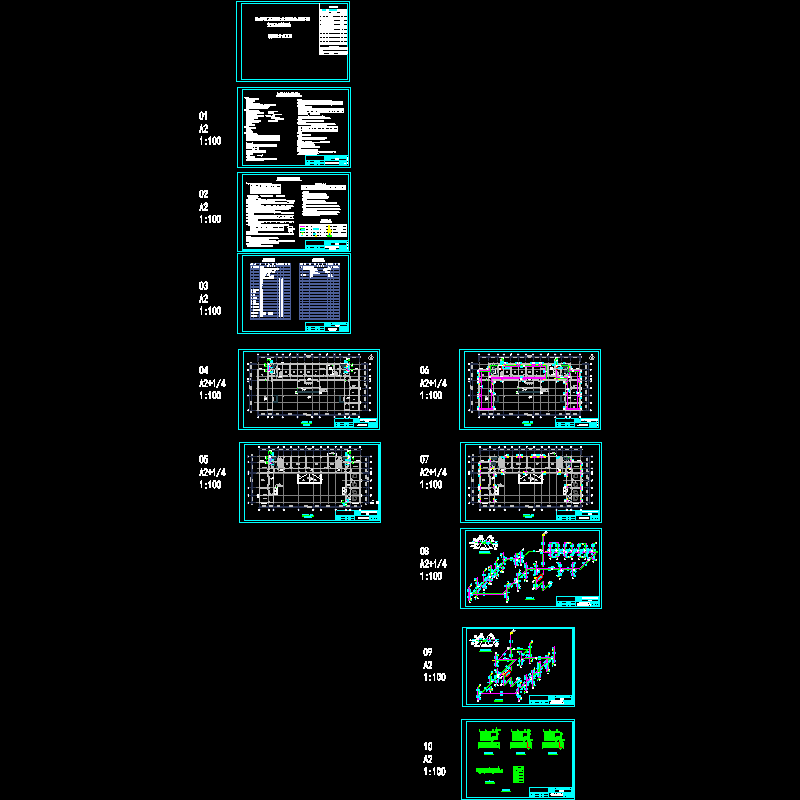

2层村委会办公大楼暖通系统设计CAD施工大样图

该项目供暖热源由燃气锅炉房提供,锅炉房由甲方自建，不在该资料范围内，该资料仅预留接管口径。采暖系统供回水温度为 85/60℃，由锅炉房换热所得。

该项目室内采用采暖立管异程式、水平干管同程式系统，采暖供回水管道接自锅炉房，其管段上设置温度表、压力表、Y型除污器、闸阀、压差平衡阀等采暖附件。采暖末端为散热器采暖，在散热器支管上设置自动温控阀及手动截止阀调节室温。散热器选用钢管柱型散热器,连接方式为同侧上供下回。

室外管网采用直埋无补偿敷设方式，具体做法详见《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管》（CJ/T 114-2000），固定装置选用固定墩作为管网支架。

卫生间为公共卫生间，设置机械通风系统。

本项目所有排烟区域设有外窗，有效开窗面积不小于房间建筑面积的2%，满足自然排烟的要求。一层小操作间排油烟系统，由甲方自备，不在该资料范围内。电气专业预留排油烟电负荷。
