时速350公里无碴轨道双线矩形空心桥台设计CAD图纸

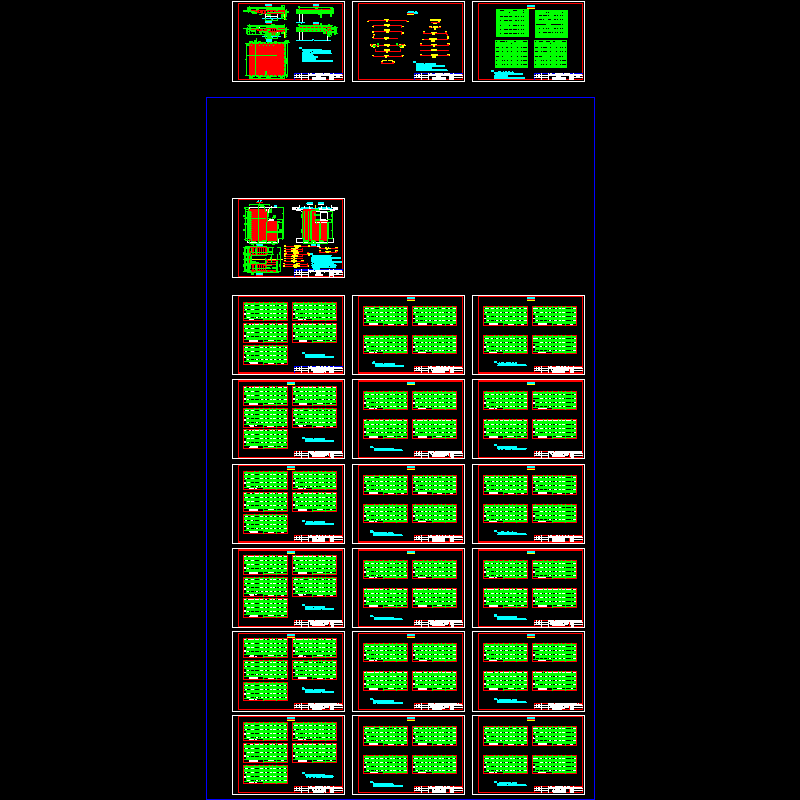

1、目录   2、设计说明(一)   3、设计说明(二)   4、设计说明(三)   5、设计说明(四)   6、设计说明(五)   7、直、曲线 桥台总图   8、直、曲线 桥台构造尺寸表   9、直、曲线 垫石钢筋布置图   10、直、曲线 顶帽钢筋布置图   11、直、曲线 台顶构造及钢筋布置图(一)   12、直、曲线 台顶构造及钢筋布置图(二)   13、直、曲线 台顶构造及钢筋布置图(三)   14、直、曲线 台身护面钢筋图   15、直、曲线 20m 简支箱梁 台身护面钢筋数量表(一)   16、直、曲线 20m 简支箱梁 台身护面钢筋数量表(二)   17、直、曲线 20m 简支箱梁 台身护面钢筋数量表(三)   18、直、曲线 24m(梁高2.45m )简支箱梁 台身护面钢筋数量表(一)   19、直、曲线 24m(梁高2.45m )简支箱梁 台身护面钢筋数量表(二)   20、直、曲线 24m(梁高2.45m )简支箱梁 台身护面钢筋数量表(三)   21、直、曲线 24m(梁高3.05m )简支箱梁 台身护面钢筋数量表(一)   22、直、曲线 24m(梁高3.05m )简支箱梁 台身护面钢筋数量表(二)   23、直、曲线 24m(梁高3.05m )简支箱梁 台身护面钢筋数量表(三)   24、直、曲线 32m 简支箱梁 台身护面钢筋数量表(一)   25、直、曲线 32m 简支箱梁 台身护面钢筋数量表(二)   26、直、曲线 32m 简支箱梁 台身护面钢筋数量表(三)   27、直、曲线 2×24m、3×24m 连续箱梁 台身护面钢筋数量表(一)   28、直、曲线 2×24m、3×24m 连续箱梁 台身护面钢筋数量表(二)   29、直、曲线 2×24m、3×24m 连续箱梁 台身护面钢筋数量表(三)   30、直、曲线 2×32m、3×32m 连续箱梁 台身护面钢筋数量表(一)   31、直、曲线 2×32m、3×32m 连续箱梁 台身护面钢筋数量表(二)   32、直、曲线 2×32m、3×32m 连续箱梁 台身护面钢筋数量表(三)

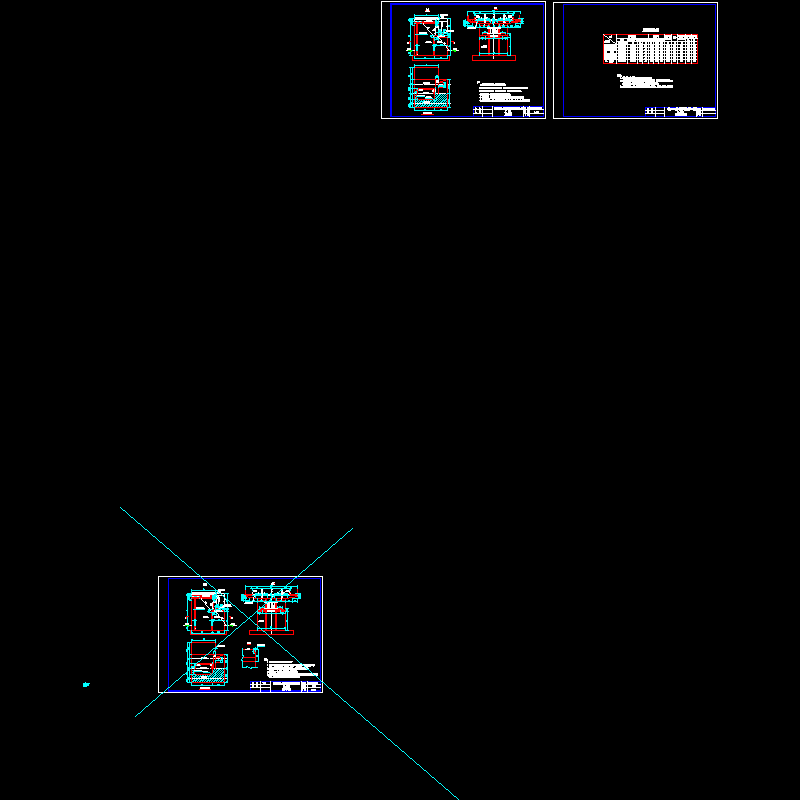

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

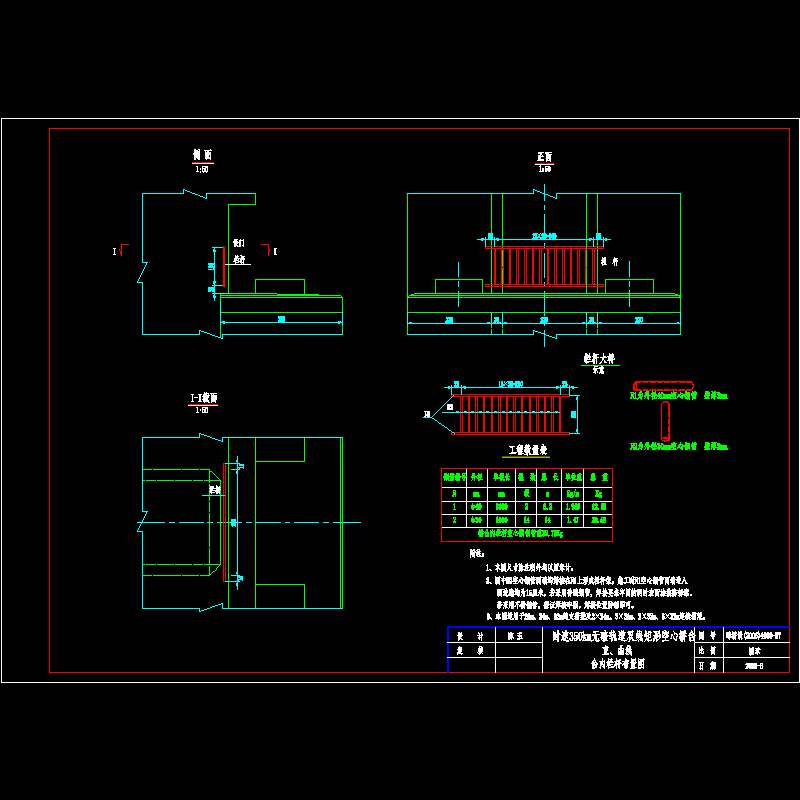

  • 350km无碴桥台内栏杆布置图.dwg
    350km无碴桥台内栏杆布置图.dwg

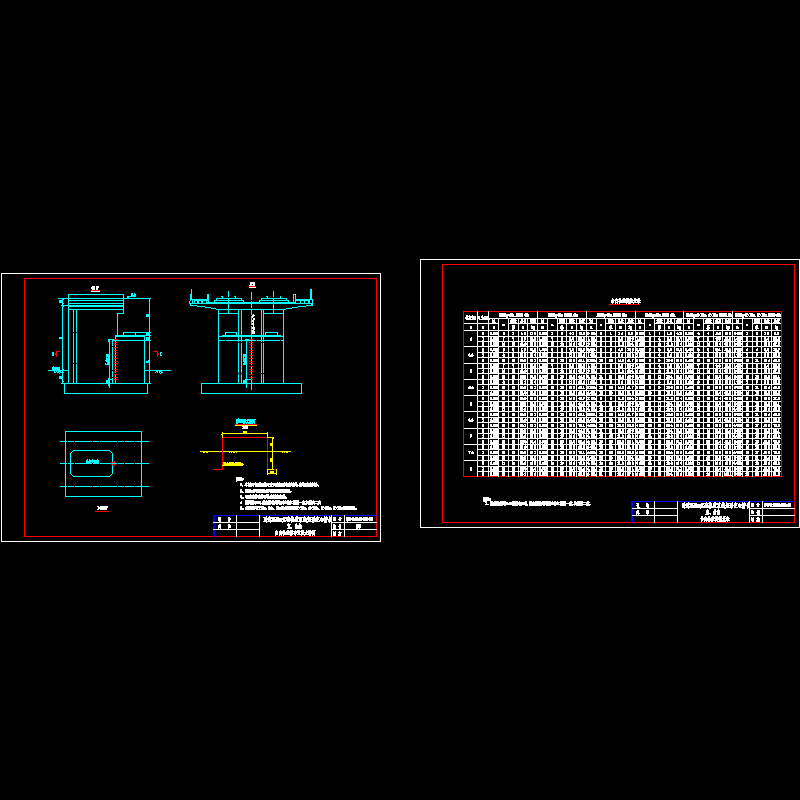

  • 350km无碴轨道双线桥台构造大样图.dwg
    350km无碴轨道双线桥台构造大样图.dwg
  • 350km无碴轨道双线桥台台顶,台身护面钢筋图new(未采用).dwg
    350km无碴轨道双线桥台台顶,台身护面钢筋图new(未采用).dwg

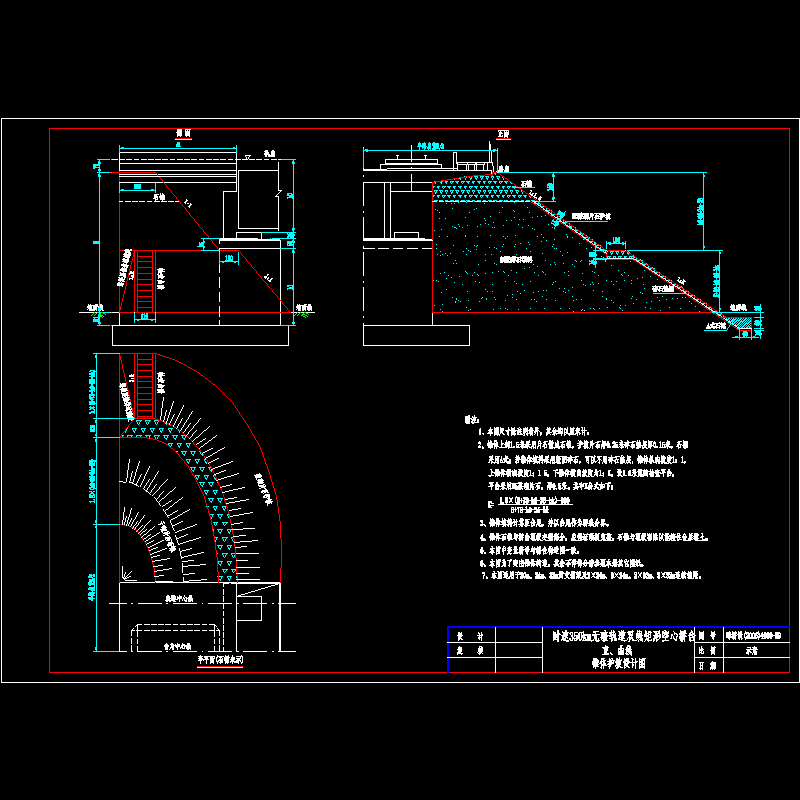

  • 350km无碴矩形空心桥台锥体护坡大样图.dwg
    350km无碴矩形空心桥台锥体护坡大样图.dwg
  • 350km无碴桥台台内检查梯.dwg
    350km无碴桥台台内检查梯.dwg
  • g350km无碴轨道双线桥台台身护面钢筋图(增加水平筋).dwg
    g350km无碴轨道双线桥台台身护面钢筋图(增加水平筋).dwg
  • 保护层钢筋图及数量表.dwg
    保护层钢筋图及数量表.dwg
  • 防撞墙3.dwg
    防撞墙3.dwg
  • 双线矩形空心桥台设计说明-无碴.dwg
    双线矩形空心桥台设计说明-无碴.dwg
以上是部分截图,请下载附件后查看完整高清内容
