桥梁设计施工全套CAD图纸

  • 位置:河北
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:10mm
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢桥

附件详情

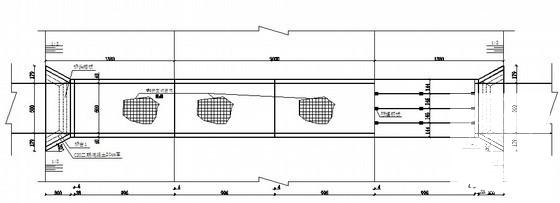

  • 1、桥型总体布置图

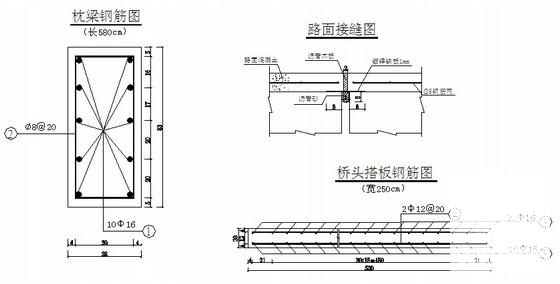

  • 2、桥墩、台桩柱钢筋图

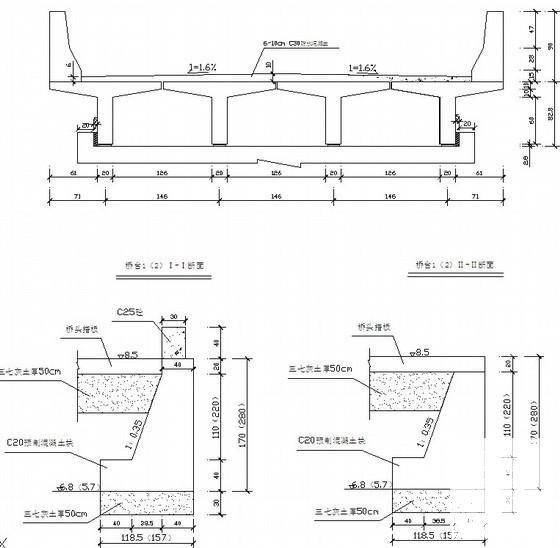

  • 3、T梁纵横断面构造图
  • 4、部件图

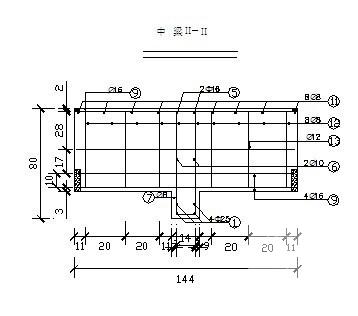

  • 5、T梁骨架、隔板钢筋图
  • 6、防撞护栏钢筋图
  • 7、T梁翼板钢筋图
  • 8、桥头搭板工具图
  • 9、桥墩、台盖梁钢筋图
  • 10、桥梁警示牌

附件详情

设计说明
一、工程设计
1.设计标准及依据
根据《水利水电枢纽工程等级划分及洪水标准》SL252-2000规定,确定该建筑物级别为4级。
1.1、设计标准:汽车-10级车队单向排列作为计算荷载,不考虑验算荷载。
1.2、设计依据
1)中华人民共和国交通部部标准《公路桥涵设计通用规范》JTJ 021-89.
2)中华人民共和国交通部部标准《公路工程技术标准》JTG B01-近代.
3)中华人民共和国交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-近代.
4)中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》JTJ 024-85.
5)中华人民共和国交通部部标准《公路桥涵施工技术规范》JTJ041-2000.
6)中华人民共和国交通部部标准《公路工程抗震设计规范》JTJ004-89.
2.工程设计
2.1、技术指标
1)结构型式:桥梁上部为钢筋混凝土T梁,下部为双柱式钻孔灌注桩。
2)跨径:中-中 10m
3)总体布置:
(1)纵向布置:全桥共四孔,桥长40m;桥两端分别设3.0m长八字型重力预制混凝土块桥台,全桥总长46.0m.桥面纵坡为零。
(2)横向布置:桥面净宽4.5m,两侧均设0.4m宽混凝土防撞护栏,桥面总宽5.8m,每跨由4片T梁组装而成,上设6.6~10cm厚混凝土铺装层,桥面为双向1.6%横坡。
(3)桩柱直径及入土深度:河底冲刷线以上井柱直径为0.8m,以下桩直径为0.9m。参考附近建筑物地址资料,桩柱入土深度按桩侧土平均摩阻力τ=35Kpa基底容许承载力σ0=100Kpa,采用M法计算确定:桥墩井柱入土深度为14m,桥台井柱入土深度为13m
2.2、主要材料
1)混凝土标号:T梁、桥头搭板、护轮、盖梁、井柱、枕梁、防撞护栏均采用C25混凝土,桥面铺装层采用C30防水混凝土,灌注桩采用C20混凝土。
2)钢筋:受力钢筋采用Ⅱ级钢筋,构造钢筋采用Ⅰ级钢筋。
3)支座:采用矩形板式氯丁橡胶支座。
2.3、设计要点
1)T梁按简支梁计算:翼板按悬臂板计算。
2)墩台盖梁按简支双悬臂梁计算……
